| Brand Name: | GEZHI or OEM |
| Model Numarası: | Filtre WDM |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T / T, Western Union |

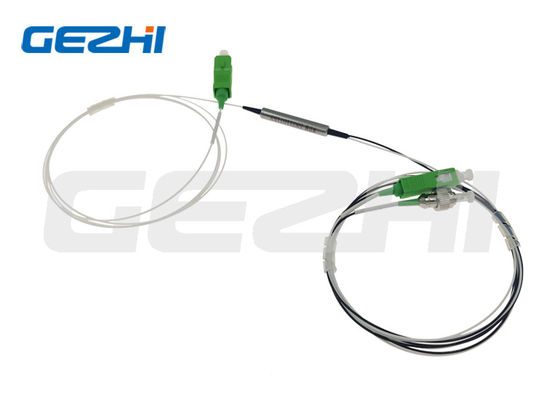

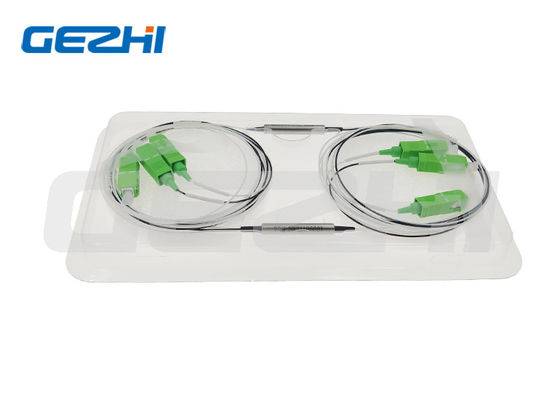

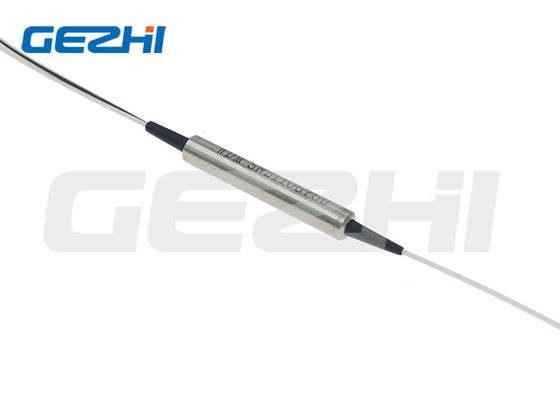

İletim 1620nm Yansıma 1310/1490/1550nm OTDR için 1x2 Filtre WDM tüpü
Optik filtre, çok sayıda dalga boyundan gerekli dalga boylarını seçebilen ve ilave dalga boylarını reddedebilen, dalga boyu seçimi için kullanılan bir araçtır.Dalga boyu seçiminde, optik yükselticinin gürültü filtresinde, kazanç eşitlemede, optik çoğullama/demultiplexing'de kullanılabilir.
Optik Fiber Filtre WDM FTTX 1625nm FWDM-1625, özel optik bileşenler ve ileri teknoloji ile yapılır, 1260-1590nm dalga boyunun geçmesine izin verebilir, ancak 1600-1670nm dalga boyunu verimli bir şekilde yansıtır.Bu ürün esas olarak fiber optik çevrimiçi testlerde kullanılır.1625/1650nm fiber optik filtrelemenin ideal bileşenidir.
|
Özellikleri |
Uygulamalar |
|
|
Şartname
| Parametre | Şartname | |
| Merkezi dalga boyu (nm) | 1625 | |
| Geçiş bandı dalga boyu (nm) | 1600~1670 | |
| Yansıma dalga boyu (nm) | 1260~1590 | |
| Ekleme Kaybı | (C→T)@PB'yi geçin | ≤0.8 |
| Yansıt (C→R)@SB | ≤0,6 | |
| İzolasyon(Geçiş) | ≥40 | |
| İzolasyon (Ref) | ≥15 | |
| Yönlülük (dB) | ≥55 | |
| Geri dönüş kaybı (dB) | ≥45 | |
| PDL(dB) | ≤0.10 | |
| Ekleme kaybı termal kararlılık (dB) | ≤0,005 | |
| Güç kullanımı (mW) | ≤500 | |
| Çalışma sıcaklığı (℃) | 0 ~ +70 | |
| Depolama sıcaklığı (℃) | -40 ~ +85 | |
| Boyutlar (mm) | Φ5.5xL35mm | |
Not: Talep üzerine daha yüksek performans özellikleri mevcuttur.
Sipariş Bilgileri:
| FWDM | geçiş dalga boyu | Modül tipi | Kablo türü | lif uzunluğu | bağlayıcı |
| FWDM | 1625nm | 00=Cam Tüp S1=Φ5.5x35mm A0=90x20x10mm A1=ABS kutusu 100x80x10mm A2=ABS kutusu 120x80x18mm A3=ABS kutusu 140x115x15mm L1=LGX 129*29*130mm L2=2 yuvalı Rafta LGX eki L4=LGX 4 yuvalı Rafta ek R1=19" 1 U Raf R2=2slot 19″1U Raf R4=4slot 19″1U Raf X=Özelleştirilmiş |
00=çıplak lif 09=900um gevşek tüp 20=2.0 mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m X=Özelleştirilmiş |

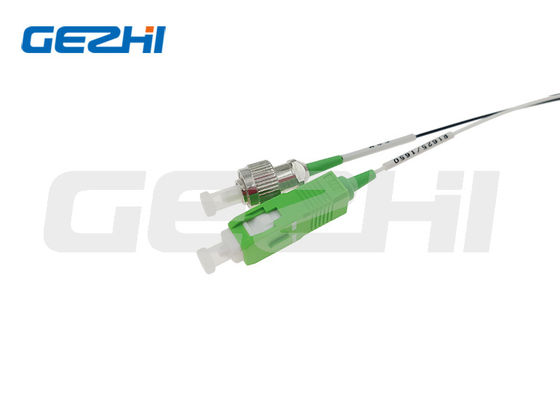

00=yok LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Özelleştirilmiş |
|
|
