| Brand Name: | GEZHI or OEM |
| Model Numarası: | FWDM-T15R13/14 |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T / T, Western Union |

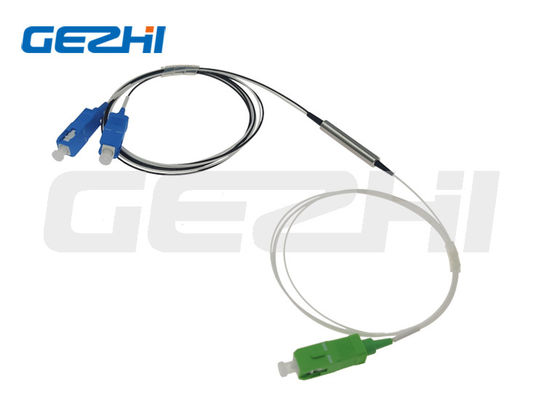

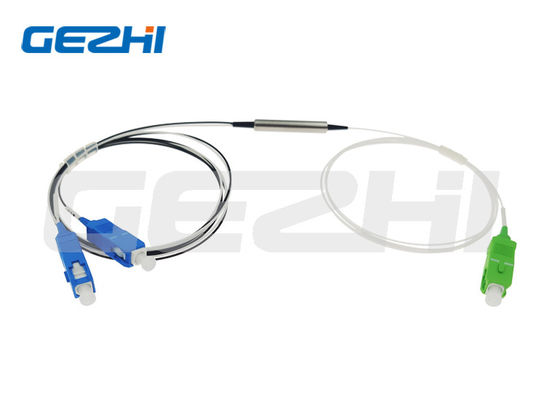

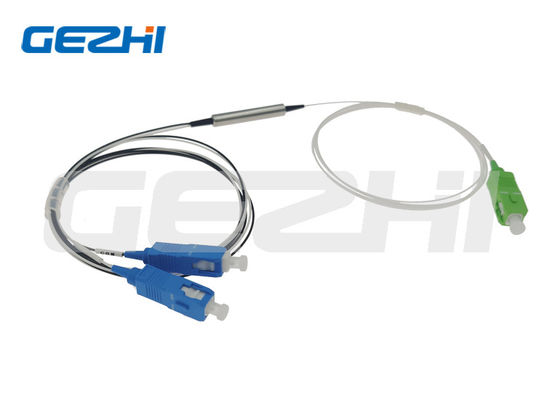

Fiber Optik FWDM FTTH 1310/1490/1550nm FİLTRE WDM
WDM, FTTH mimarisindeki temel bileşenlerden biridir. FTTH WDM, olağanüstü bant geçiş performansı sağlamak için yüksek performanslı ince film girişim filtreleri kullanır.Çift yönlü özelliği ile ONT ve OLT ekipman ünitesinde uygulanabilir.
|
Özellikleri |
Uygulamalar |
|
|
Şartname
| parametreler | Birim | FWDM Cihazı | ||
| Çalışma Dalga Boyu T: iletim dalga boyu R: yansıma dalga boyu 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nm | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Ekleme Kaybı | dB | İletim: ≤ 0.6 | ||
| Yansıma: ≤ 0.4 | ||||
| İletim Kanalı İzolasyonu | dB | ≥ 30 | ||
| Yansıma Kanalı İzolasyonu | dB | ≥ 17 | ||
| PDL | dB | ≤ 0.1 | ||
| Dalga boyu termal kararlılık | nm/℃ | ≤ 0.003 | ||
| Ekleme kaybı termal kararlılık | dB/℃ | ≤ 0,005 | ||
| Geri dönüş kaybı | dB | ≥ 45 | ||
| Optik Güç | mW | ≤ 500 | ||
| Çalışma sıcaklığı | ℃ | -10 ~ +70 | ||
| Depolama sıcaklığı | ℃ | -40 ~ +85 | ||
| Bağıl nem | % | 5 ~ 95 | ||
| Boyut | mm | Φ5.5×35 | 90×20×10 | |
| Not: 1. Özelleştirme mevcuttur. 2. Bağlayıcı olmadan belirtilir ve bağlayıcı başına ek 0,2 dB kayıp eklenir. |
||||
İletim 1310nm Reflect 1490/1550nm Filtre tabanlı WDM Çoklayıcılar
Sipariş Bilgileri:
| A | B | C | NS | E |
| dalga boyu | Boru türü | lif uzunluğu (Bağlayıcı dahil) |
bağlayıcı | Boyut |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Diğerleri |
25=250um 90=900um 20:2000um 30=3000um X=Diğerleri |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= Diğerleri |
00=Yok FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Diğerleri |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Özelleştirilmiş |
|
|
