| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-1x3-RWM |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T/T, Western Union |
1x3 Raman WDM Modülüne Genel Bakış

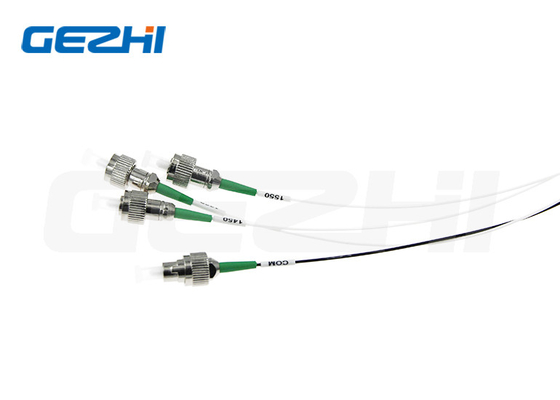

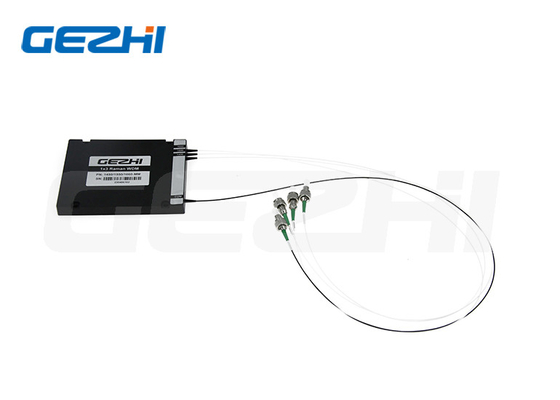

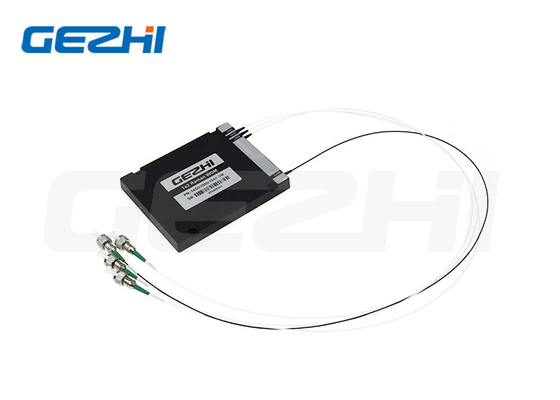

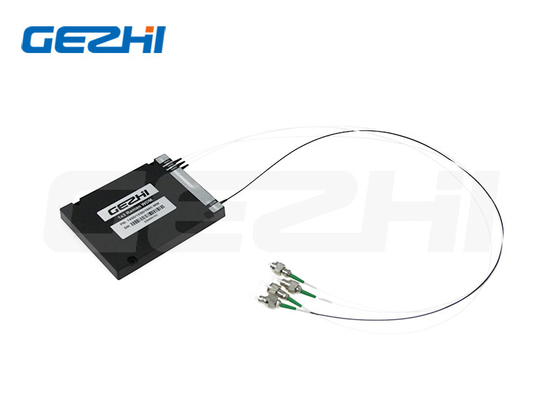

ABS Kutulu 1450/1550/1660nm 1x3 Raman WDM Modülü
Raman WDM Modülü
Raman Dalga Boyu Bölmeli Çoklayıcı (Raman WDM) Modülü, ince film filtre teknolojisi kullanılarak üretilmiştir, 1450nm, 1550nm ve 1660nm'de (veya 1650nm) farklı sinyal dalga boylarını ayırmak ve birleştirmek için kullanılır.Düşük ekleme kaybı ve yüksek izolasyon Özelliği ile Raman Filtre WDM.Raman DTS sistemlerinde veya diğer fiber test veya ölçüm sistemlerinde yaygın olarak kullanılmaktadır.
Özellikleri ve Uygulamaları1x3 Raman WDM Modülü
Özellikler:
Telcordia GR1221, RoHS Uyumlu
Optik yol epoksi içermez ve mükemmel termal kararlılık
Düşük ekleme kaybı ve yüksek izolasyon
Geniş ve düz geçiş bandı
Uygulamalar:
Hat testinde FTTX
WDM Sistemi
kurumsal ağlar
özellikleri 1x3 Raman WDM Modülü
| Paramenter | Birim | Değer | |||
| Çalışma Dalgaboyu | deniz mili | 1450/1550/1660 | |||
| Merkez Dalgaboyu | deniz mili | 1450 | 1550 | 1650 | |
| Bant genişliği | deniz mili | 1260-1500 | 1535-1565 | 1600-1670 | |
| Ekleme Kaybı | dB | ≤1.4 | |||
| İzolasyon (Bitişik kanal) | dB | ≥60 | ≥45 | ≥60 | |
| PDL | dB | ≤0,2 | |||
| PMD | ps | ≤0,2 | |||
| Yönelme | Tek mod | dB | ≥50 | ||
| çoklu mod | dB | ≥35 | |||
| Geri dönüş kaybı | Tek mod | dB | ≥45 | ||
| çoklu mod | dB | ≥35 | |||
| Optik Güç | mW | ≤500 | |||
| Çalışma Sıcaklığı Aralığı | ℃ | -10 ila 70 | |||
| Çalışma Sıcaklığı Aralığı | ℃ | -40 ila +85 | |||
| Paket (U x G x Y) | mm | 100x80x10 | |||
Test ortamı
|
|
|
| Tip | Paket Özellikleri | Elyaf Tipi |
Lif Çap |
Lif Uzunluk |
Bağlayıcı |
| RWM = Roma WDM Modülü | A1 =ABS kutusu 100x80x10mm A2 =ABS kutusu 120x80x18mm X=Diğerleri |
Ö9 =9/125 M5 =50/125 M6 =62,5/125 |
25 =250um 90 = 900um 20 =2.0mm 30 =3.0mm X=Diğerleri |
05 =0.5m 10 =1.0m 15=1.5m X=Diğerleri |
00 = yok LP = LC/UPC LA = LC/APC SP =SC/UPC SA =SC/APC FP =FC/UPC FA =FC/APC X=Diğerleri |
|
|
