| Brand Name: | GEZHI |
| Model Numarası: | GZ-FWDM |
Ürün Tanımı:

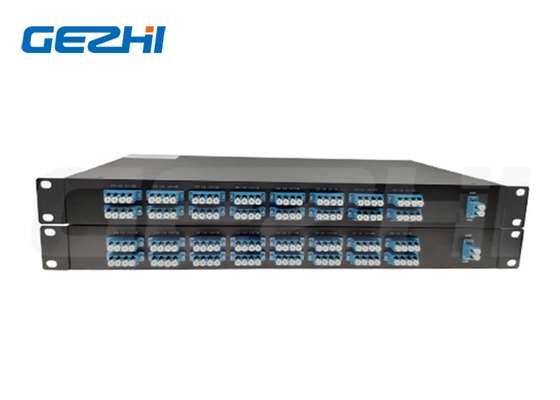

Çok kanallı 40CH Filtreli DWDM Mux Demux Multipleksör 1RU 19 "rak montajı ile
40CH DWDM, LC/UPC optik adaptör arayüzü ile. İçeride Mux + Demux paketi olan bağımsız 1RU 19 "rak. ITU kanalı 21-59.1x40 Filtre DWDM Mux Demux, yoğun dalga boyu bölünmesi multiplexing (DWDM) ve demultiplexing yapabilen kompakt bir 1RU çerçevesinde 40 kanallı bağımsız bir üründüryoğun sinyal-fiber oranı ile, 40CH Filter DWDM mux demux, optik fiber sinyallerinin uzun mesafeli taşınması için idealdir.Multipleks için kullanın ve çeşitli biçimlerde sinyallerin büyük bir miktarını taşıyın..
Özellikleri
◆Yüksek kanal yalıtımı
◆ İnce Film Filtre bazlı
◆Düşük kutuplaşmaya bağlı kayıp
◆Bir çerçevede çoklu ve çoklu çözücü yeteneği
Başvurular
◆Dens WDM Sistemleri
◆ Erişim / Kurumsal Ağlar
◆CATV Fiber Optic Bağlantıları
◆Metro Ağı
Teknik parametreler
| Parametreler | Özellikler | Birim | Yorum | ||
| Min. | En fazla. | ||||
| Girdi Kanalı | 1 | ||||
| Çıkış Kanalı | 48 | 32,40.44.48 kanal mevcut | |||
| Kanal Arası | 100 | GHz | |||
| Referans geçiş bandı | - 12 tane.5 | 12.5 | GHz | ||
| Dalga boyu doğruluğu | -50 | 50 | pm | ITU Şebekesi'ne göre | |
| 1dB bant genişliği |
0.2 ((G) 0.4 ((F) |
nm |
Gussion veya Flat top Tipi
|
||
| 3dB bant genişliği |
0.4 ((G) 0.6 ((F) |
nm | |||
| I.L. | 4.5 | dB | ITU geçiş bandında en kötü durum | ||
| I.L. UNI. | 1 | dB | |||
| Dalgalanma | 0.7 | dB | ITU geçiş bandındaki kayıp değişimi | ||
| PDL | 0.5 | dB | ITU geçiş bandındaki maksimum değer | ||
| Yakındaki Crosstalk | 25 | dB | ITU geçiş bandında en kötü durum | ||
| Yakın olmayan geçiş sesi | 30 | dB | ITU geçiş bandında en kötü durum | ||
| Toplam Crosstalk | 22 | dB | Diğer tüm kanalların toplu çapraz sesi | ||
| Geri dönüş kaybı | 40 | dB | |||
| Maksimum Sürekli Optik Güç | 250 | mW | Maksimum giriş optik gücü | ||
| Hromatik Dağınıklık (CD) | - 20 | +20 | ps/nm | ||
| PMD | 0.5 | ps | |||
Mekanik çizim
Paketlenmiş boyut Mux/ Demux için 120mm X 70mm X 10mm' dir.
