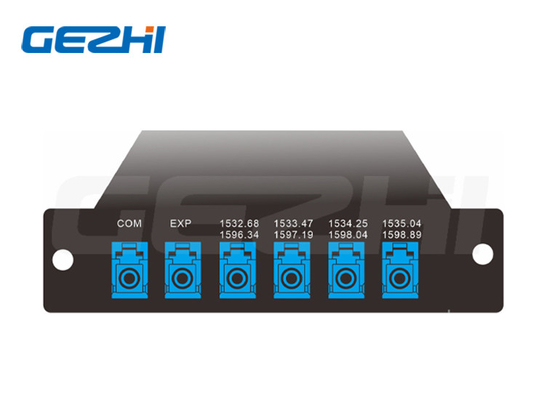

4 veya 8 Port Dalga Uzunluğu Multiplexer WM1 NG-PON2 PON sistemi için

Marka Adı:	GEZHI
Model Numarası:	GZ-WM100x

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS,ISO9001

Liman:

4 ,8

Ekleme Kaybı:

≤2.0dB

Bağlayıcı:

SC/UPC veya özelleştirilmiş

Depolama sıcaklığı:

-40 ~ +85(°C)

Çalışma sıcaklığı:

-5~+75(°C)

Uygulama:

PON Sistemi

Vurgulamak:

8 Port Dalga Boyutu Multipleksörü

PON sistemi için dalga boyu multipleksörü

Ürün Tanımı

Ürün Tanımı:

PON sistemi için 4 veya 8 port dalga boyu multiplexer WM1 NG-PON2

NG-PON2

NG-PON2 (TWDM-PON olarak da bilinir), pasif optik ağ (PON) için bir telekomünikasyon ağ standardıdır.Her abonede mevcut 10 Gbit/s'ye kadar simetrik yukarı/aşağı hızlara karşılık gelir..

GEZHI Photonics, NG-PON2 gereksinimlerine uyan WM1 ve CEx modülleri tedarik ediyor. Dalga boyu multiplekseri (WM1) Yeni Nesil PON'u (NG-PON2) desteklemek için kullanılan pasif bir cihazdır.C ve L bant DWDM iki yönlü iletimi birleştirir ve ayırır.

Özellikleri

◆Küçük Ekleme Kaybı

◆Yüksek kanal yalıtımı

◆Mükemmel Çevre

Başvurular

◆WDM SYSTEM

◆PON SYSTEM

◆FTTH erişim ağları

Teknik parametreler

Parametreler	Birim	Değer
Merkezi dalga onduncu	Liman 1	1532.68 / 1596.34
	Liman 2	1533.47 / 1597.18
	Liman 3	1534.25 / 1598.04
	Liman 4	1535.04 / 1598.89
Geçiş bandı	nm	±0.12
Ekleme Kaybı	dB	≤2.0
Dalgalanma	dB	≤0.4
İzolasyon	dB	Çevre Kanalı ≥30
	dB	Çevre dışı kanal ≥36
	dB	Yükseltme Kanalı ≥11
Yönetmelik	dB	≥ 55
Geri dönüş kaybı	dB	≥50
Polarizasyona bağlı kayıplar	dB	≤0.3
Polarizasyon Modu dağılım	ps	≤0.2
Çalışma sıcaklığı	°C	-5~+75
Depolama sıcaklığı	°C	-40~+85

Not: Özel özellikler mevcuttur.

Yukarıdaki özellikler bağlantı kaybını içerir.

Dalga boyu multiplexer WM1 diyagramı

4 veya 8 Port Dalga Uzunluğu Multiplexer WM1 NG-PON2 PON sistemi için

Sipariş Verme Bilgisi

Model

Kanal

Yapılandırma

Paket türü

Kablo tipi

Fiber uzunluğu

Bağlantı

WM1

S = Belirleyin

04=4Kanal

08=8Kanal

S = Belirleyin

M=Mux
D=Demux
A=Mux+Demux

A0=ABS kutusu 80x60x12mm

A1=ABS kutusu 100x80x10mm

A2=ABS kutusu 120x80x18mm

A3=ABS kutusu 140x115x15mm

L1=LGX 129*29*130mm

L2=LGX 2 slotlı raf içine yerleştir

L4=LGX 4 slotlı raf içine yerleştir

R1=19" 1 U raf

R2=2 slot 19′′1U Rack

R4=4slot 19′′1U Rack

S = Belirleyin

00=Hiçbir

09=900um gevşek tüp
20=2.0mm
30=3.0mm

00=Hiçbir

05=0,5m

10=1.0m
15=1.5m
S = Belirleyin

00=hiçbir
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S = Belirleyin

Sık Sorulan Sorular

S1:WM1'in MOQ'unuz nedir?

A1:Sample sipariş test ve kalite kontrol için hoş geldiniz.MOQ, 1pcs numune mevcut.Ayrıca karışık örnekler kabul edilebilir.

S2: Önderi süresi nedir?

A2: Normal teslim süresi yaklaşık 1 haftadır.Büyük miktarda ve özel ürünler için lütfen teslimat süresini satış temsilcimizle kontrol edin.Ama bazı ürünler için stok tutuyoruz.Ödemeyi aldıktan sonra 1-3 gün sonra gönderebilir.

S3:Ödeme şartları nelerdir?WM1?

A3: Ödeme süresi: T/T, Paypal,Western Union,Nakit ödeme, ALI vb.

S4: Garanti süreniz nedir? WM1?
A4: 3 yıllık garanti.

S5: Kendi logomuzu, etiketimizi ve paketimizi kullanabilir miyim?
A5: Evet, OEM hizmeti sağlayabiliriz. Gereksinimlerinize göre ürün etiketini, logosunu, PN, SN, paketi tasarlayabiliriz.
