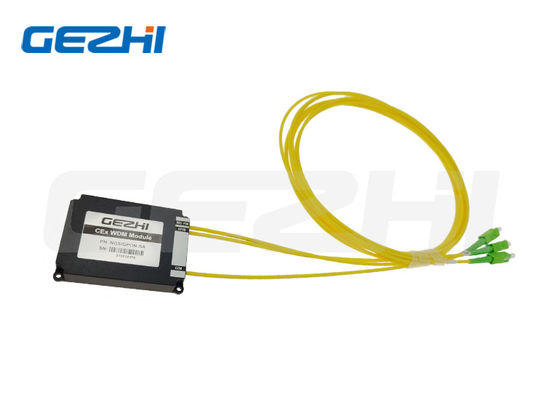

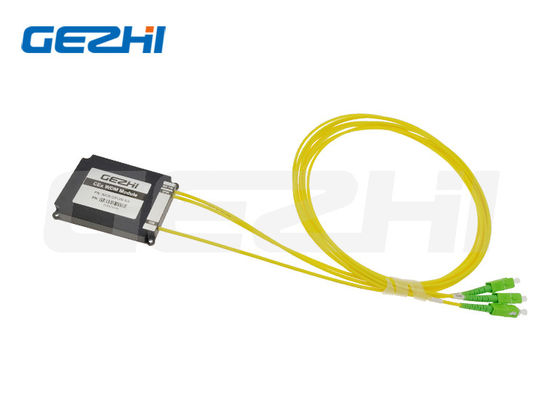

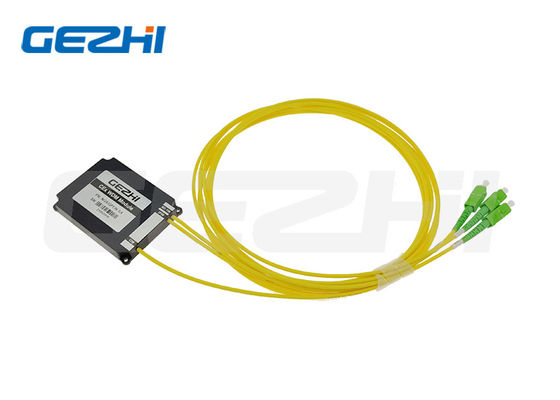

NGS-PON GPON Ağları için Düşük Girişim Kayıplı ve Yüksek Kanal İzolasyonlu RoHS Uyumlu CEx WDM Modülü

Name: NGS-PON GPON Ağları için Düşük Girişim Kayıplı ve Yüksek Kanal İzolasyonlu RoHS Uyumlu CEx WDM Modülü
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: NGS/GPON-SA
Price: 33.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	NGS/GPON-SA
Moq:	1 PC
fiyat:	US$17-US$49
Ödeme Şartları:	T/T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS,ISO9001

Ürün adı:

CEx WDM Modülü

PN:

NGS/GPON-SA

Bağlayıcı:

SC/APC

Elyaf Tipi:

Corning Ultra Fiber (G657.A1)

Ambalaj bilgileri:

Kağıt kutusu

Yetenek temini:

ayda 5000 adet

Vurgulamak:

NGS-PON GPON CEx WDM1r Modülü

Optik Telekomünikasyon Ağları CEx WDM1r Modülü

RoHS uyumlu CEx WDM1r modülü

Ürün Tanımı

RoHS uyumlu CEx WDM1r NGS-PON GPON Optik Ağları Modülü

Koeksistans Elementi (CEx) xWDM/xPON multipleksörü, mevcut G-PON FTTH hizmetlerini ortaya çıkan XGS-PON ve Next Generation NG-PON2 teknolojileri ile birleştirmek için tasarlanmış tek bir WDM cihazıdır.Bu çok yönlü çözüm RF dahil olmak üzere ek tedarik dalga boyları destekler, Noktadan Noktaya (PtP) ve OTDR izleme, ITU-T G'ye tam uyumludur.984.5 standartları.

Yüksek kaliteli bileşenler mükemmel termal performansla tüm spektral aralığında olağanüstü operasyonel istikrar sağlar.Esnek CEx ürün platformumuz, özel gereksinimlerinize ve maliyet etkinlik ihtiyaçlarınıza göre özel PON dağıtımlarına izin verir.

Temel Özellikler

Düşük Ekleme Kaybı
Yüksek kanal yalıtımı
RoHS Uyumlu
Özel İşlevler Kullanılabilir

Başvurular

WDM Sistemleri
PON Sistemleri
FTTH erişim ağları
Optik Telekomünikasyon Ağı

Birlikte varoluş unsuru dalga boyu özellikleri

Protokol/Hizmet	Dalga boyu aralığı
G-PON bantı	1290~1330, 1480~1500nm
XGS-PON bantı	1260~1280, 1575~1580nm
NG-PON2 bantı	1524~1544, 1596~1625nm
RF Video Bantı	1540~1565nm
PtP WDM-PON bantı	1610~1625nm
OTDR izleme bandı	1640~1660nm

CEx Multiplexer'ın teknik özellikleri

CEx modeli	Protokol/Hizmet	Spektral Aralık	Maksimum Ekleme Kaybı	İzolasyon
CEx01	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
CEx01	NGA	1260-1280 & 1572-1650nm	1.0dB	≥16dB
CEx02	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
CEx02	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
CEx03	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥16dB
CEx04	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥25dB
CEx05	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	RF Video	1540-1565nm	1.4dB	≥30dB
CEx06	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	RF Video	1540-1565nm	1.7dB	≥30dB
	OTDR izleyici	1640-1660nm	1.4dB	≥30dB
CEx07	G-PON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥25dB
	RF Video	1540-1565nm	2.0dB	≥30dB
	PtP WDM-PON	1610-1625nm	1.7dB	≥30dB
CEx08	G-PON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥25dB
	OTDR izleyici	1640-1660nm	1.7dB	≥30dB
	PtP WDM-PON	1610-1625nm	2.0dB	≥30dB
	RF Video	1540-1565nm	2.3dB	≥30dB

Özel özellikler mevcuttur. Yukarıdaki özellikler konektör kaybını içermez.

Ek Teknik Parametreler

Parametreler	Birim	Değer
PDL	dB	≤0.2
Yönetmelik	dB	≥50
Geri dönüş kaybı	dB	≥50
Çalışma sıcaklığı	°C	-10~+70
Depolama sıcaklığı	°C	-40~+85
Optik Güç	mW	300
Elyaf Türü	/	Corning Ultra Fiber (G657.A1)

Sipariş Verme Bilgisi

Model	Yapılandırma	Paket Türü	Kablo Türü	Fiber Uzunluğu	Bağlantı
CEx01-CEx08, S=Belirleyin	1=1birim kombinasyonu, 2=2birim kombinasyonu, 3=3birim kombinasyonu, 4=4birim kombinasyonu, S=Öner	A0=ABS kutusu 80x60x12mm, A1=ABS kutusu 100x80x10mm, A2=ABS kutusu 120x80x18mm, A3=ABS kutusu 140x115x15mm, L1=LGX 12929130mm, L2=LGX 2 slot rafına yerleştir, L4=LGX 4 slot rafına yerleştir, R1=19" 1 U rafı,R2=2 slot 19′′1U Rack, R4=4slot 19′′1U Rack, X=Kustomlaştırılmış	00=Hiçbir şey, 09=900um gevşek tüp, 20=2.0mm, 30=3.0mm	00=Hiçbir şey, 05=0,5m, 10=1,0m, 15=1,5m, S=Tespit et	00=hiçbir, LP=LC/UPC, LA=LC/APC, SP=SC/UPC, SA=SC/APC, FP=FC/UPC, FA=FC/APC, S=Belirleyin

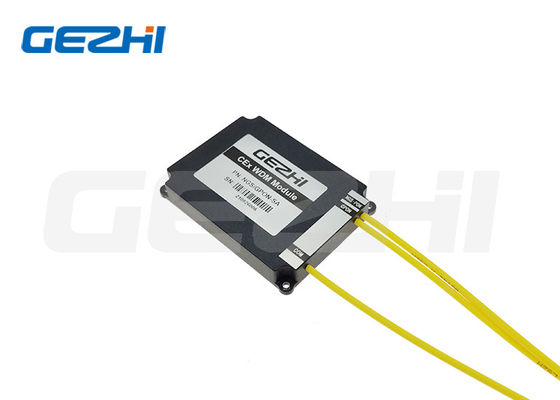

CEx Multiplexer Modülü ABS Kutusu Paketi

CEx Multiplexer Modülü Rackmount Paketi
