| Brand Name: | GEZHI or OEM |
| Model Numarası: | NGS/GPON-SA |
| Moq: | 1 PC |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |

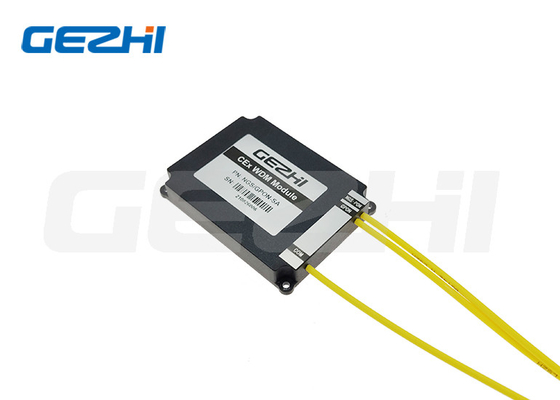

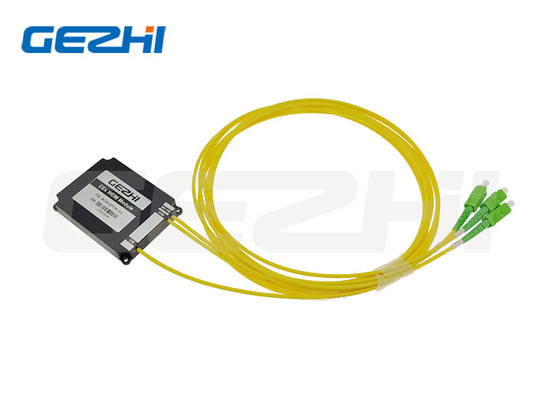

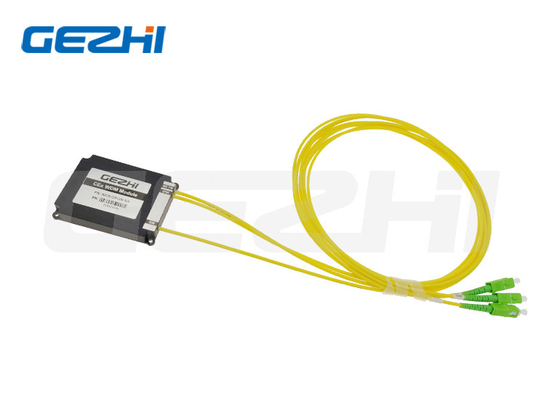

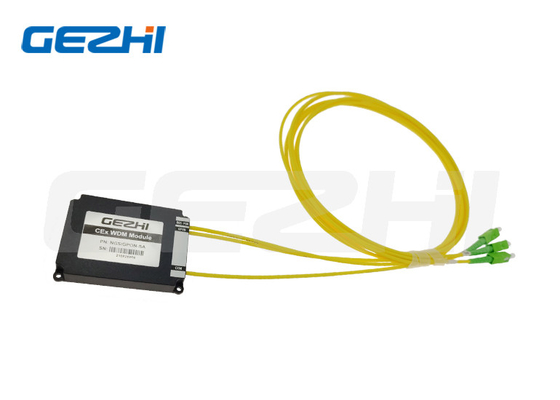

RoHS uyumlu CEx WDM1r Modülü, optik telekomünikasyon ağları için NGS-PON GPON
Ürün Tanımı
xWDM/xPON multipleksörünün Koeksistans Element (CEx), mevcut G-PON FTTH hizmetlerini ortaya çıkan XGS-PON ve Next Generation NG-PON2 teknolojileriyle birleştirmek için tek bir WDM cihazıdır.Koekizans Elementi ile ek tedarik dalga boyları RF içerir, Noktadan Noktaya (PtP) ve OTDR izleme. ITU-T G ile uyumludur.984.5.
Yüksek kaliteli bileşenler, xWDM/xPON multipleksörlerinin tüm spektral aralığında çok yüksek çalışma istikrarını ve mükemmel termal istikrarını sağlar. GEZHI offers a flexible platform of Coexistence Element products to fit a specific PON deployment that is most cost-effective to your needs – Depending on your requirements each CEx can be fully complemented with all PON services or with only the services requestedÜst düzey optik bileşenler ve yüksek kaliteli bağlantı üstün performans, en düşük kayıp ve sağlam ağ güvenilirliğini sağlar.
|
Özellikler Düşük Ekleme Kaybı Yüksek kanal yalıtımı RoHS Uyumlu Özel işlevsellikler ile mevcut |
Uygulamalar WDM sistemleri PON SYSTEM FTTH erişim ağları optik telekomünikasyon ağları |
Koekizans Elemet (CEx) Multipleksörünün dalga boyu
| Protokol/Hizmet | Dalga boyu |
| G-PON bantı | 1290~1330, 1480~1500nm |
| XGS-PON bantı | 1260~1280, 1575~1580nm |
| NG-PON2 bantı | 1524~1544, 1596~1625 |
| RF Video Bantı | 1540~1565nm |
| PtP WDM-PON bantı | 1610~1625nm |
| OTDR izleme bandı | 1640 - 1660nm |
Spesifikasyon
| CEx Multiplexer | Protokol/Hizmet | Spektral Aralık | Maksimum Ekleme Kaybı | İzolasyon |
| CEx01 | GPON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| NGA | 1260-1280 & 1572-1650nm | 1.0dB | ≥16dB | |
| CEx02 | GPON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| CEx03 | GPON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4dB | ≥16dB | |
| CEx04 | GPON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4dB | ≥25dB | |
| CEx05 | GPON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| RF Video | 1540-1565nm | 1.4dB | ≥30dB | |
| CEx06 | GPON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| RF Video | 1540-1565nm | 1.7dB | ≥30dB | |
| OTDR izleyici | 1640-1660nm | 1.4dB | ≥30dB | |
| CEx07 | G-PON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4dB | ≥25dB | |
| RF Video | 1540-1565nm | 2.0dB | ≥30dB | |
| PtP WDM-PON | 1610-1625nm | 1.7dB | ≥30dB | |
| CEx08 | G-PON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4dB | ≥25dB | |
| OTDR izleyici | 1640-1660nm | 1.7dB | ≥30dB | |
| PtP WDM-PON | 1610-1625nm | 2.0dB | ≥30dB | |
| RF Video | 1540-1565nm | 2.3dB | ≥30dB |
Not: Özel özellikler mevcuttur.
Yukarıdaki özellikler bağlantı kaybını içermez.
Diğer Spesifikasyonlar
| Parametreler | Birim | Değer |
| PDL | dB | ≤0.2 |
| Yönetmelik | dB | ≥50 |
| Geri dönüş kaybı | dB | ≥50 |
| Çalışma sıcaklığı | °C | -10~+70 |
| Depolama sıcaklığı | °C | -40~+85 |
| Optik Güç | mW | 300 |
| Elyaf Türü | / | Corning Ultra Fiber (G657.A1) |
Sipariş Verme Bilgisi
| Model | Yapılandırma | Paket türü | Kablo tipi | Fiber uzunluğu | Bağlantı |
|
CEx01 CEx02 CEx03 CEx04 CEx05 CEx06 CEx07 CEx08 S = Belirleyin |
1=1 birim kombinasyonu 2=2 birim kombinasyonu 3=3birim kombinasyonu 4=4birim kombinasyonu S = Belirleyin |
A0=ABS kutusu 80x60x12mm A1=ABS kutusu 100x80x10mm A2=ABS kutusu 120x80x18mm A3=ABS kutusu 140x115x15mm L1=LGX 129*29*130mm L2=LGX 2 slotlı raf içine yerleştir L4=LGX 4 slotlı raf içine yerleştir R1=19" 1 U raf R2=2 slot 19′′1U Rack R4=4slot 19′′1U Rack X=Kustomlaştırılmış
|
00=Hiçbir 09=900um gevşek tüp |
00=Hiçbir 05=0,5m 10=1.0m |
00=hiçbir LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S = Belirleyin |
CEx Multiplexer Modülü ABS Kutusu Paketi
CEx Multiplexer Modülü Rackmount Paketi
|
|
