Ürün ayrıntıları

Evde Ürünler

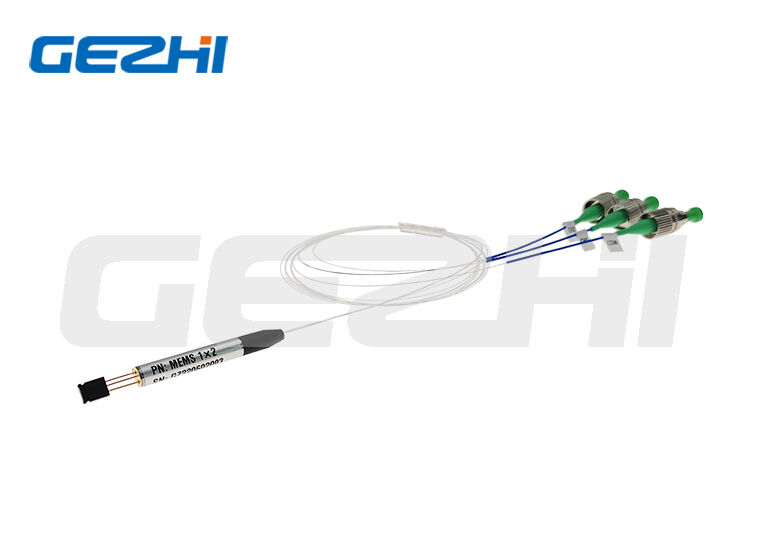

1×N MEMS Optik Değiştirici.

1×N MEMS Optik Değiştirici.

Marka Adı:	GEZHI or OEM
Model Numarası:	MEMS-D-
Moq:	1 adet
fiyat:	US$188-US$688
Teslimat süresi:	2-3 hafta

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE RoHS,ISO9001

Belge:

Bağlayıcı Türü:

FC/SC/LC...

Anahtarlama Süresi:

Ekleme Kaybı:

1×2 ≤0,8dB；3≤N≤8 ≤1,0dB；17≤N≤32 ≤1,5dB；33≤N≤64 ≤1,7dB

Kontrol Gerilimi:

Maks. Optik güç:

≤ 500mW

Çalışma Sıcaklığı:

-20°C ~ +85°C

Ambalaj bilgileri:

Kağıt Kutusu

Yetenek temini:

Ayda 2000 adet

Ürün Tanımı

Yüksek Performanslı 1×N MEMS Optik Anahtar Cihazı – Tek Modlu ve Çoklu Mod Versiyonları

Ürün Tanıtımı

Gezhi Photonics 1×N MEMS Optik Anahtar, fiber iletişim, PON ağı, optik enstrümantasyon ve ağ izleme sistemleri için tasarlanmış minyatür bir MEMS fiber anahtarlama bileşenidir. Bu mandalsız MEMS optik anahtar, tek modlu (maks. 1×64 kanal) ve çoklu modlu (maks. 1×16 kanal) iki seri sağlar; ultra kompakt silindirik muhafaza, hızlı anahtarlama hızı, düşük ekleme kaybı, mükemmel dalga boyu/termal/polarizasyona bağlı kayıp performansı ve 10 milyar anahtarlama süresine kadar ultra uzun hizmet ömrü sunar.

Temel Özellikler

1.Ultra Kompakt Silindirik Yapı	İki boyut özelliği: Φ5,5×42mm (N≤7 kanal), Φ6,0×47mm (8≤N≤64 kanal), kompakt optik modüller için az yer kaplayan
2.Ultra Hızlı Anahtarlama Süresi	Anahtarlama süresi ≤8 ms, gerçek zamanlı ağ koruması için anında optik yol değiştirme
3.Düşük Ekleme Kaybı	Farklı kanal sayıları için kademeli kayıp tasarımı, tekli mod yalnızca 1×2 ≤0,8dB ekleme kaybı
4.Üstün Optik Tutarlılık İndeksi	WDL≤0,3dB, TDL≤0,3dB, PDL≤0,1dB, tekrarlanabilirlik ≤±0,05dB, kararlı sinyal iletimi
5.Yüksek İzolasyon ve Geri Dönüş Kaybı	Dönüş kaybı ≥50dB (tek mod), karışma ≥45~50dB, optik sinyal karışma girişimini etkili bir şekilde önler
6.Ultra Uzun Hizmet Ömrü	Dayanıklılık ≥10 milyar anahtarlama döngüsü, uzun süreli istikrarlı çalışma
7.Geniş Çalışma Ortamına Uyarlanabilirlik	Çalışma sıcaklığı: -20°C ~ +85°C, depolama sıcaklığı: -40°C ~ +85°C, nem %5~%95 bağıl nem
8.Mandallamasız Anahtarlama Modu, Kontrol Gerilimi ≤60V, Maksimum yatak optik gücü 500mW

Uygulamalar

Optik iletişim ve optik test endüstrilerine tamamen uygulanabilir, ana senaryolar:

PON Optik Erişim Ağı
Fiber Bağlantı Otomatik Koruma Anahtarlaması
Optik Test Cihazları ve Laboratuvar Test Ekipmanları
Optik Fiber Ağ Gerçek Zamanlı İzleme Sistemi
Optik sinyal yönlendirme, çok kanallı optik sinyal dağıtımı

Performans Özellikleri

Tek Modlu 1×N MEMS Optik Anahtar (N ≤ 64)

Parametre	Birim	Teknik İndeks
Çalışma Dalga Boyu	-	O bandı (1290~1330nm), L+ bandı (1625~1650nm)
Ekleme Kaybı	dB	1×2 ≤0,8；3≤N≤8 ≤1,0；17≤N≤32 ≤1,5；33≤N≤64 ≤1,7
WDL	dB	≤0,3
TDL	dB	≤0,3
PDL	dB	≤0,1
İade Kaybı	dB	≥50
Çapraz konuşma	dB	2≤N≤32 ≥50;33≤N≤64 ≥45
Tekrarlanabilirlik	dB	≤±0,05
Anahtarlama Süresi	Bayan	≤8
Mekanik Dayanıklılık	kez	≥10.000.000.000
Kontrol Gerilimi	V	≤60
Anahtarlama Modu	-	Kilitlenmeyen
Maksimum Optik Güç	mW	≤500
Çalışma Sıcaklığı	°C	-20 ~ +85
Depolama Sıcaklığı	°C	-40 ~ +85
Çalışma Nemi	%RH	5 ~ 95
Boyut	mm	N≤7: Φ5,5×42;8≤N≤64: Φ6,0×47

Çoklu Mod 1×N MEMS Optik Anahtar (N ≤ 16)

Parametre	Birim	Teknik İndeks
Çalışma Dalga Boyu	nm	850±30, 1310±30
Ekleme Kaybı	dB	N≤12 ≤1,0;13≤N≤16 ≤1,2
WDL	dB	≤0,3
TDL	dB	≤0,4
PDL	dB	≤0,2
İade Kaybı	dB	≥30
Tekrarlanabilirlik	dB	≤±0,05
Anahtarlama Süresi	Bayan	≤8
Mekanik Dayanıklılık	kez	≥10.000.000.000
Kontrol Gerilimi	V	≤60
Anahtarlama Modu	-	Kilitlenmeyen
Maksimum Optik Güç	mW	≤500
Çalışma Sıcaklığı	°C	-20 ~ +85
Depolama Sıcaklığı	°C	-40 ~ +85
Çalışma Nemi	%RH	5 ~ 95
Boyut	mm	N≤7: Φ5,5×42;8≤N≤16: Φ6,0×47

Optik Rota ve Mekanik Boyut

1×N MEMS Optik Değiştirici. 0

Optik Yol: Ortak bağlantı noktası (COM) tek fiber girişi, N çıkış kanallarından herhangi birine geçiş yapın
Muhafaza Boyutu
- Küçük boyut (N≤7): Φ5,5×42mm, 3Pin kontrol pin çıkışı: Pin1=GND, Pin2=X, Pin3
- Büyük boyut (8≤N≤64): Φ6,0×47mm, 5Pin kontrol pin çıkışı: Pin1=GND, Pin2=X, Pin3=Y
Silindirik metal kabuk, kuyruk fiberi çıkışlı, çeşitli fiber konektörlerle uyumlu

Sipariş Bilgileri ve Model Kodu

Model Kodu Formatı: MEMS-D-[Kanal]-[Dalga Boyu]-[Fiber Tipi]-[Fiber Çapı]-[Fiber Uzunluğu]-[Konektör]

Kanal Kodu:	02=1×2, 04=1×4, 08=1×8, 16=1×16
Dalga Boyu Kodu:	85=850nm, 13=1310nm, 14=1490nm, 15=1550nm, 1625=1625nm, 1650=1650nm,13/15=Çift 1310/1550nm
Elyaf Türü:	5=50/125μm, 6=62,5/125μm, 9=9/125μm, X=Özel fiber
Elyaf Çapı:	25=250μm kaplama, X=Özel
Elyaf Uzunluğu:	05=0,5m, 10=1,0m, X=Özel uzunluk
Bağlayıcı:	00=Yok, FP=FC/PC, FA=FC/APC, SP=SC/PC, SA=SC/APC, LP=LC/PC, LA=LC/APC

Örnek: MEMS-D-16-15-9-25-10-LA → 1×16 tek modlu 1550nm, 9/125 fiber, 250μm kaplama, 1m fiber, LC/APC konektörü

Sıkça Sorulan Sorular

S1: 1×N MEMS optik anahtar ne için kullanılır?

C: MEMS 1×N fiber anahtarımız esas olarak çok kanallı optik sinyallerin otomatik yönlendirme anahtarlamasını gerçekleştirmek amacıyla PON ağ erişimi, fiber bağlantı koruması, optik test cihazları ve fiber ağ izleme için kullanılır.

S2: Tek modlu MEMS optik anahtarınızın maksimum kanalı nedir?

C: Tek modlu versiyon 1×64 kanala kadar destekler; çoklu mod versiyonu maksimum 1×16 kanal.

S3: Bu MEMS optik anahtar mandallı mı yoksa mandalsız tipte mi?

C: Tüm MEMS-D serilerimiz kilitlemesiz anahtarlama modunu, kontrol voltajını ≤60V olarak benimser.

S4: MEMS optik anahtarı kaç kez değiştirilebilir?

C: Mekanik dayanıklılık ≥10 milyar anahtarlama döngüsüne, endüstriyel sürekli kullanım için uzun hizmet ömrüne ulaşır.

S5: Hangi fiber konektörler özelleştirilebilir?

A: Destek FC, SC, LC PC/APC konnektörleri, konnektörsüz çıplak fiber de isteğe bağlıdır.

Üretici: Gezhi Photonics Co.,Ltd

Küresel fiber iletişim endüstrisi için MEMS optik anahtar, fiber kuplör, optik pasif bileşenlerin profesyonel tedarikçisi. Özel özellikler, OEM ve ODM hizmeti mevcuttur. Resmi web sitesi:www.gezhiphotonics.com
