Gezhi MEMS MxN optik anahtar matrisi, çift yönlü optik sinyal iletimini destekleyen, M×N veya N×M sinyal yönlendirme yapısı olarak yapılandırılabilen entegre silikon MEMS çip tasarımını benimser. Kanal özellikleri mini 4×4'ten büyük ölçekli 256×256 matrise, yerleşik CMOS/TTL uyumlu sürücü devresine kadar değişir ve her optik kanal bağımsız olarak kontrol edilebilir.

Rafa monte MEMS fiber matris anahtarı, telekomünikasyon, havacılık, uzay, fiber otomatik ölçüm, FTTH, uzaktan optik kablo izleme ve diğer yüksek talepli optik iletişim senaryolarında yaygın olarak kullanılan sıkı uzun ömürlü güvenilirlik testlerinden geçer.

• SerialNet kararlı kontrol sistemi, ultra yüksek uzun vadeli kararlılık ve güvenilirlik

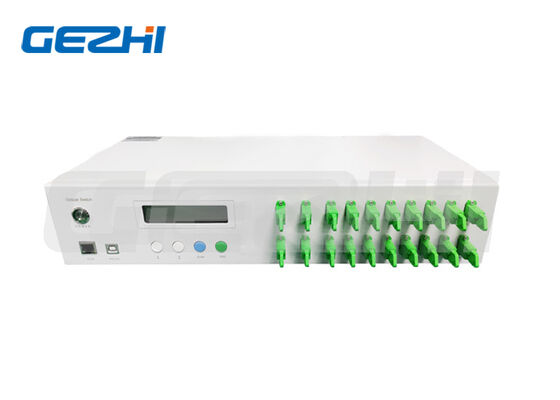

• Görsel gerçek zamanlı veri ekranı ve fiziksel düğmeyle çalıştırma özelliğine sahip dahili LCD ön panel
• Tam şeffaf optik sinyal iletimi, düşük dalga boyuna bağlı kayıp
• Otomatik kanal taramayı, özelleştirilebilir tarama aralığını ve kanal başlangıç/bitiş aralığını destekleyin
• Çift kontrol arayüzleri: RS232 seri port + RJ45 Ethernet uzaktan ağ yönetimi
• Yanlış çalışmayı önlemek için kilitlenebilir panel tuşları ve kanal kilitleme işlevi
• Geniş çalışma sıcaklığı ve nem aralığı, endüstriyel düzeyde uyarlanabilirlik

• Fiber Konektör: FC, SC, LC, ST, SMA veya özelleştirilmiş
• İletişim Portu: RJ45 + RS232, özel arayüz mevcut

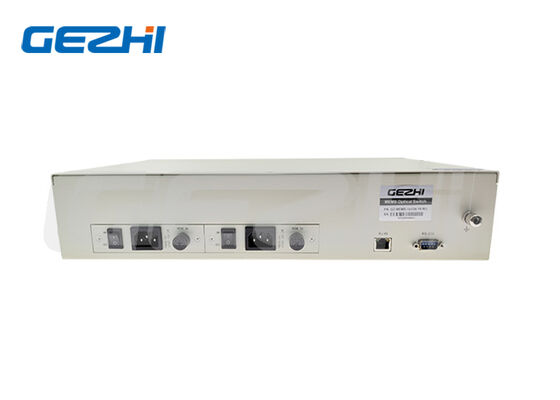

• Güç Kaynağı: AC 220V(50/60Hz) / DC 36V~72V; Çift AC/DC isteğe bağlı
• Çalışma Sıcaklığı: -10°C ~ +60°C
• Depolama Sıcaklığı: -40°C ~ +85°C
• Çalışma Nemi: %5 ~ %95 yoğunlaşmayan
• Raf Boyutu: 1U(483×230×44,5mm, ≤16 kanal), 2U(483×230×89mm, ≤32 kanal), 3U/4U/özel raf

• Baud Hızı İsteğe Bağlı: 1200, 2400, 4800, 9600, 19200, 57600, 115200 (varsayılan 19200)
• Kontrol Protokolü: Özel seri komut seti, < ile başlayın, > ile bitirin, büyük harfli komut kodu
• Kontrol Yöntemleri: Yerel LCD düğme işlemi, RS232 seri kontrol, RJ45 Ethernet uzaktan izleme

• FTTH / FITL optik fiber erişim ağı testi
• Optik fiber otomatik ölçüm sistemi
• Optik ağ uzaktan gerçek zamanlı izleme
• Optik kablo çevrimiçi izleme ve bakım sistemi
• Telekomünikasyon ekipmanı araştırması ve üretim testi
• Havacılık optik iletişim bağlantısı anahtarlama
• Veri merkezi çok kanallı optik sinyal yönlendirme
• Optik alet çok yollu sinyal değiştirme

Sipariş Kodu Formatı:MEMS-MxN-X-XX-X-XX-XX-XX-XX

• MxN Matris Ölçeği: 4×4 /8×8 /16×16 /32×32 /64×64 /128×128 /özel
• Fiber Modu: S=Tek Mod(SM), M=Çoklu Mod(MM)
• Dalga boyu: 85=850nm,13=1310nm,15=1550nm, 85/13 çift dalga boyu vb.
• Raf Paketi: 1U/2U/3U/4U/özel
• Fiber Çekirdek Özelliği: M5=50/125, M6=62,5/125, S9=9/125
• Güç Kaynağı: AC tek, DC tek, çift AC, çift DC, AC+DC hibrit
• Fiber Konektör: FC/UPC, FC/APC, SC/UPC, SC/APC, LC/UPC, LC/APC, konektör yok

• 256×256'ya kadar geniş matris kapsamı, özelleştirilmiş çok kanallı boyutu destekler
• Ultra düşük ekleme kaybı, yüksek izolasyonlu karışma, mükemmel optik iletim performansı
• Çift yönlü sinyal iletimi, esnek M×N/N×M düzeni değiştirme
• Çift RS232+Ethernet uzaktan kumanda, uzun mesafeli gözetimsiz izlemeyi destekler
• Endüstriyel rafa monte tasarım, standart 19 inç kabine uyumlu
• 10 milyar kat anahtarlama ömrü, istikrarlı uzun vadeli sürekli çalışma
• Yerel LCD görsel işlemi + uzaktan yazılım ikili kontrolü, uygun hata ayıklama
• Eksiksiz özel hizmet: dalga boyu, konektör, raf boyutu, güç kaynağı, arayüz

C: Standart modeller 4×4, 8×8, 16×16, 24×24, 32×32, 64×64, 128×128, maksimum 256×256 matrise kadar içerir, özel kanal özellikleri mevcuttur.

A: Üç kontrol modu: 1. Yerel LCD fiziksel düğme işlemi; 2. RS232 seri port üst bilgisayar kontrolü; 3. RJ45 Ethernet uzaktan ağ yönetimi.

C: Evet. Dahili MEMS optik anahtar dizisi, çift yönlü optik iletimi destekler ve gerektiğinde M×N veya N×M matrisi olarak kullanılabilir.

C: Anahtarlama dayanıklılığı, uzun vadeli sürekli otomatik tarama testi senaryolarına uygun olarak ≥10 milyar katına ulaşır.

C: Seri port üzerinden uzaktan tuş kilidi ve kanal kilitleme komutlarını destekleyin, kilitlemeden sonra ön panel kanalları manuel olarak değiştiremez.
