Ürün adı: | MEMS Optik Anahtar | Kanal: | 1x8 |
---|---|---|---|
dalga boyu: | 1310 ve 1550 nm | Kontrol tipi: | TTL / I2C veya TTL / RS232 |
Bağlayıcı: | LC / UPC | Uygulama: | DWDM ağları |
Vurgulamak: | 1550nm MEMS Optik Anahtar,MEMS opto mekanik anahtar,1x8 opto mekanik anahtar |

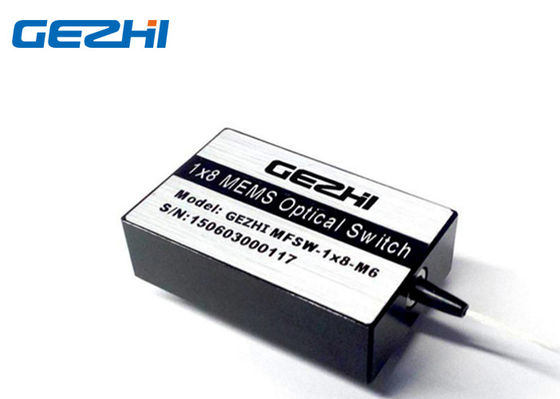

Mini 1x8 MEMS Fiber Optik Anahtarlar Mikro-Elektro-Mekanik Sistemler Optik Anahtar
GEZHI 1x8 Fiber Optik anahtarlar Mikro-Elektro-Mekanik Sistemler (MEMS) Çipini kullanır.Bu Optik Anahtar, 24 port'a kadar çok Kanallı sunar.Hızlı anahtarlama süresi, yüksek kalite özellikleri ile.Bu tamamen optik anahtarlar çift yönlüdür ve 1xN veya Nx1 yönünde kullanılabilir.
Özellikleri
Küçük paket
MEMS Teknolojisine Dayalı
Yüksek Kararlılık, Yüksek Güvenilirlik
Sigara mandallama
Optik Yolda Epoksi İçermez
Uygulamalar
DWDM ağları
Kanal Monitörü
Laboratuvarda Ar-Ge
Yapılandırılabilir OADM
Şartname
Parametreler | birim | GZ-FSW MEMS-1 x N (N≤24) | |
Dalga boyu aralığı | mil | SM | AA |
1310 ± 20 veya 1550 ± 20 veya 1625 ± 20 | 850 ± 20 veya 1310 ± 20 veya 1550 ± 2 | ||
Test Dalgaboyu | mil | 1310/1550/1625 | 850/1310/1550 |
Ekleme Kaybı1, 2 | dB |
1,0 (TİP) 1,2 (MAKS) N≤16 1,2 (TİP) 1,8 (MAKS) N≤24 |
0,8 (TİP) 1,0 (MAKS) N≤8 1,0 (TİP) 1,5 (MAKS) N≤12 |
Geri Dönüş Kaybı1,2 | dB | ≥40 | ≥25 |
Crosstalk1 | dB | ≥50 | ≥30 |
WDL | dB | ≤0.3 | |
PDL | dB | ≤0.15 | |
Tekrarlanabilirlik | dB | ≤ ± 0.05 | |
Güç kaynağı | V | 5 ~ 12 | |
dayanıklılık | döngüleri | ≥109 | |
Anahtar Zamanı | Hanım | ≤20 | |
Iletim gücü | mW | ≤500 | |
Çalışma sıcaklığı | ℃ | 5 ° ile + 70 | |
Depolama sıcaklığı | ℃ | -40 ~ 85 | |
boyut | aa | (Tip A) 39,1 (U) x 24,7 (G) x 11 (Y) ± 0,2 | |
(Tip B) 65 (L) x 24,7 (G) x 11 (Y) ± 0,2 | |||
Not: 1. Çalışma sıcaklığı ve SOP içinde. 2. Konektörler hariç. |
Pin Ataması
MS1
Toplu iğne | ad | Açıklama | I / O | Şartname | birim |
1 | NC | Bağlı değil | |||
2 | VCC | Güç kaynağı | İÇİNDE | 5 ~ 12 | VDC |
3 | / STROB | Strobe sinyali, Düşen Kenar Aktif | İÇİNDE | TTL | |
4 | GND | Zemin | İÇİNDE | ||
5 | D0 | Veri0 Girişi | İÇİNDE | TTL | |
6 | D1 | Veri1 Girişi | İÇİNDE | TTL | |
7 | D2 | Veri2 Girişi | İÇİNDE | TTL | |
8 | NC | Bağlı değil | |||
9 | TXD | RS232 iletimi | DIŞARI | TTL | |
10 | RXD | RS232 alma | İÇİNDE | TTL | |
11 | GND | Zemin | İÇİNDE | ||
12 | NC | Bağlı değil | |||
13 | D3 | Veri3 Girişi | İÇİNDE | TTL | |
14 | /SIFIRLA | Donanım Sıfırlama, Mantık Düşük Aktif | İÇİNDE | TTL |
MS-2
Toplu iğne | ad | Açıklama | I / O | Şartname | birim |
1 | NC | Bağlı değil | |||
2 | VCC | Güç kaynağı | İÇİNDE | 5 ~ 12 | VDC |
3 | NC | Bağlı değil | |||
4 | GND | Zemin | İÇİNDE | ||
5 | A0 | ben2C Adresi A0 | İÇİNDE | TTL | |
6 | SDA | ben2C Verileri | IN / OUT | TTL | |
7 | SCL | ben2C Saati | İÇİNDE | TTL | |
8 | NC | Bağlı değil | |||
9 | NC | Bağlı değil | |||
10 | NC | Bağlı değil | |||
11 | GND | Zemin | İÇİNDE | ||
12 | NC | Bağlı değil | |||
13 | A1 | ben2C Adresi A1 | İÇİNDE | TTL | |
14 | /SIFIRLA | Donanım Sıfırlama, Mantık Düşük Aktif | İÇİNDE | TTL |
Sipariş Bilgisi
GZ-MMS-1x8-xx-xx-xx-x
kip | Kanal | dalga boyu | Elyaf Türü | Fiber Uzunluğu | Bağlayıcı | Kontrol tipi |
MMS = Kısa MEMS Anahtarı |
1xN N belirtin, burada N≤24 |
85 = 850 nm |
1 = SMF-28 X = Özel |
05 = 0.5 M 10 = 1.0m X = Diğer |
NC = Yok FP = FC / UPC FA = FC / APC SP = SC / UPC SA = SC / APC LP = LC / UPC LA = LC / APC |
1 = TTL / I2C 2 = TTL / RS232 |
