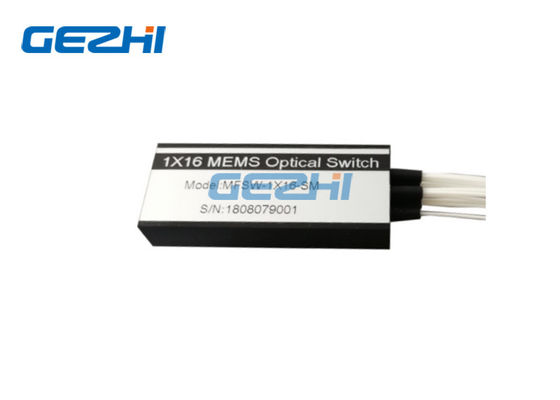

DC 5V PON Network 1620nm 1x16 MEMS Optik Anahtar

Name: DC 5V PON Network 1620nm 1x16 MEMS Optik Anahtar
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-MFSW-1x16
Price: 535.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	GZ-MFSW-1x16
Moq:	1 bilgisayar
fiyat:	pazarlık edilebilir
Delivery Time:	2-7 iş günü
Ödeme Şartları:	T / T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS ISO9001

Ürün adı:

MEMS Anahtarı

Kanal:

1xN N≤16

dalga boyu:

1260 ~ 1620nm

Bağlayıcı:

Özelleştirilmiş

Özellikleri:

Hızlı Geçiş süresi

Uygulama:

PON Ağı

Ambalaj bilgileri:

Plastik Kutu ile bir köpük içinde 2 adet

Yetenek temini:

Aylık 500pcs

Vurgulamak:

1x16 MEMS Optik Anahtar

PON Ağ MEMS Optik Anahtar

1620nm Optik Kablo Anahtarı

Ürün Tanımı

1x16 MEMS Optik Anahtar Modülü

MEMS tabanlı tasarımı ile GEZHI Photonics 1x16 MEMS optik anahtar modülü, kompakt bir pakette dayanıklı performans.Hızlı anahtarlama süresi ve 10 milyardan fazla kullanım ömrü beklentisi, onu zorlu üretim uygulamaları için mükemmel bir optik anahtar haline getirir.MEMS Optik Anahtarı, 1x2, 1x4,1x8, 1x12, 1x16 modül seçenekleriyle tek modlu fiberler için mevcuttur.

Özellikleri

Kompakt Yapı
Hızlı Geçiş Süresi
Düşük Ekleme Kaybı
Yüksek güvenilirlik

Uygulamalar

PON Ağı
Koruma
Enstrümantasyon
Ağ izleme

Şartname

Parametreler	Birim	MFSW-1 × N (N≤16)
Çalışma Dalgaboyu	nm	SM için 1260 ~ 1620, MM için 850/1310
Ekleme Kaybı	dB	≤ 1.0 (tipik: 0.8)
WDL	dB	≤ 0.3
TDL	dB	≤ 0.3
PDL	dB	≤ 0.1
Geri dönüş kaybı	dB	SM ≥ 50, MM ≥ 30
Crosstalk	dB	SM ≥ 50, MM ≥ 30
Tekrarlanabilirlik	dB	≤ ± 0.02
Anahtarlama Zamanı	Hanım	≤ 8
Dayanıklılık	zamanlar	≥ 10 milyar
Güç kaynağı	V	DC 5V ±% 5
Anahtarlama Modu		Kilitlemesiz
Optik Güç	mW	≤ 500
Çalışma sıcaklığı	° C	-5 ~ +70
Depolama sıcaklığı	° C	-40 ~ +85
Çalışma Nemi	%	5 ~ 95
Boyut	mm	34 × 24 × 11 veya 60 × 24 × 11

Not: 1. Çalışma sıcaklığı ve tüm SOP dahilinde.

2. Konektör hariç ve bir çift konektör için 0.3dB IL ekleyin.

Pinler

Teknik Özellikler

Hayır.	Öğe	Şartname
1	Güç kaynağı	DC 5V ±% 5
2	Güç tüketimi	<500mW
3	Kontrol	UART veya Paralel mod (TTL seviyesi)

Pin Ataması

Toplu iğne	Sinyal Adı	Açıklama
1	NC	Fiziksel dahili bağlantı yok
2	VCC	Güç Kaynağı (5V)
3	STROBE	Falling Edge Aktif (giriş)
4	GND	Sinyal zemini
5	D0	Veri 0 (giriş)
6	D1	Veri 1 (giriş)
7	D2	Veri 2 (giriş)
8	D3	Veri 3 (giriş)
9	UART TX	UART İletimi (çıktı)
10	UART RX	UART Alma (giriş)
11	GND	Kasa Zemin
12	RDY	Hazır (çıktı), dahili hata ayıklama için kullanın
13	MOD	0 = TTL, 1 = UART (giriş)
14	SIFIRLA	0 = Sıfırla (giriş)

Optik Yol

Boyut

Sipariş Bilgisi

GZ-MFSW-1xN-xx-xx-xx-x

Tür

Kanal

Dalgaboyu

Elyaf Tipi

Elyaf Çapı

Elyaf Uzunluğu

Bağlayıcı

GZ-MFSW

01 = 1x1

02 = 1x2

.....

16 = 1x16

......

C = C Bandı

L = L Bandı

O = O Bandı

D = C + L Bandı

X = Diğerleri

5 = 50/125

6 = 62,5 / 125

9 = 9/125

X = Diğerleri

25 = 250um

90 = 900um

20 = 2,0 mm

30 = 3,0 mm

X = Diğerleri

1 = 1 milyon

2 = 1,5 milyon

X = Diğerleri

0 = Yok

FP = FC / PC

FA = FC / APC

SP = SC / PC

SA = SC / APC

LP = LC / PC

LA = LC / APC

X = Diğer
