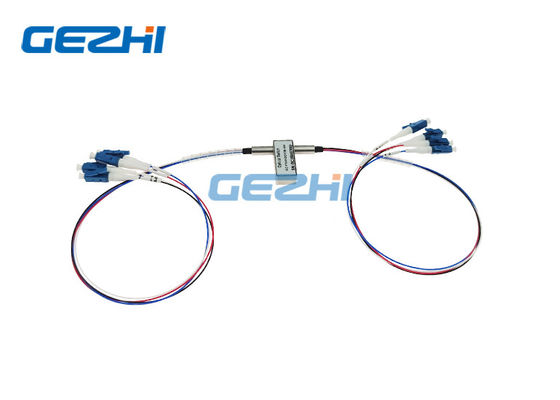

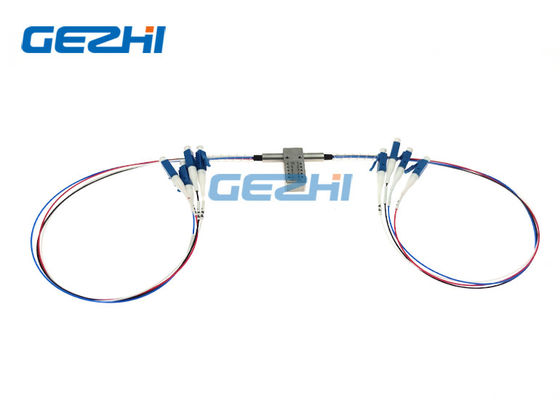

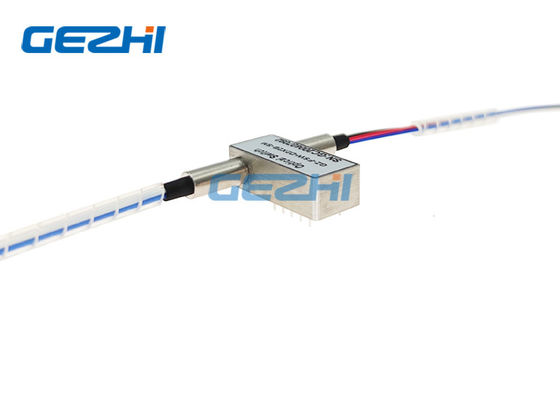

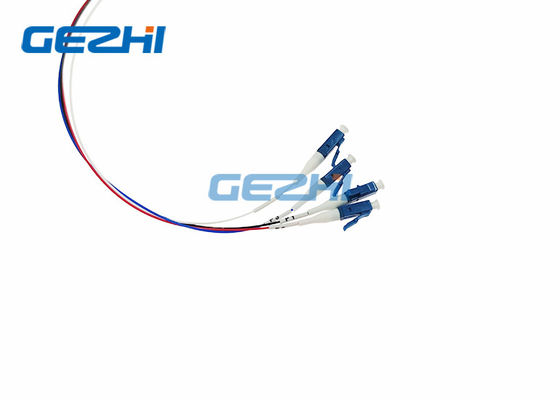

Engellemesiz 1650nm 4x4 Optik Baypas Anahtarları 2x2

Name: Engellemesiz 1650nm 4x4 Optik Baypas Anahtarları 2x2
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-FSW-D2x2B
Price: 360.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	GZ-FSW-D2x2B
Moq:	1 bilgisayar
fiyat:	pazarlık edilebilir
Delivery Time:	2-7 iş günü
Ödeme Şartları:	T / T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS,ISO9001

Ürün adı:

4x4 Optik Anahtarlar

dalga boyu:

1260 ~ 1650nm

Kontrol tipi:

Kilitleme veya Kilitlemesiz

Güç kaynağı:

3V veya 5V

Bağlayıcı:

LC / UPC veya özelleştirilmiş

özellik:

Düşük takma kaybı

Ambalaj bilgileri:

Plastik Kutu ile bir köpük içinde 2 adet

Yetenek temini:

Aylık 60000pcs

Vurgulamak:

4x4 Optik Baypas Anahtarları

1650nm Optik Baypas Anahtarları

2x2 Mekanik Optik Anahtar

Ürün Tanımı

Engellemesiz 4x4 Optik Baypas Anahtarları Çift 2x2 Mekanik Optik Anahtar

GEZHI Photonics Co., Ltd'nin 4x4 optik anahtarı, Giriş ve Çıkış kanalları arasında çapraz bağlantı ve baypas işlevi sağlamak için tasarlanmıştır.Mükemmel ekleme kaybı, tekrarlanabilirlik ve geniş bir çalışma sıcaklığı aralığı sunar.

Özellikleri

Düşük ekleme kaybı
Mükemmel tekrarlanabilirlik
Düşük karışma
Düşük polarizasyona bağlı kayıp
Geniş geçiş bandı

Uygulamalar

Yedeklilik anahtarlama
Optik izleme sistemleri
Optik Ekle-Bırak çoklayıcı

Fiber ağların yeniden yapılandırılması ve restorasyonu

Şartname

Modeli	Birim	GZ-FSW-D2x2B
Çalışma dalgaboyu	nm	850 ± 40/1300 ± 40	1260 ～ 1620
dalga boyu	nm	850 ve 1300	1310 ve 1550
Ekleme kaybı	dB	Tip: 1.0 Maks: 1.5
Geri dönüş kaybı	dB	MM≥30 SM≥50
Çapraz konuşma	dB	MM≥35 SM≥55
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.25
Tekrarlanabilirlik	dB	≤ ± 0.02
Voltaj	v	3.0 veya 5.0 ± 0.5
Çalışma ömrü	Zaman	≥10⁷
Geçiş zamanı	Hanım	≤8
Güç kontrolü	mW	≤500
Çalışma sıcaklığı	℃	-20 ～ + 70 (endüstriyel tip mevcuttur)
Depolama sıcaklığı	℃	-40 ～ + 85
Elyaf rengi		P1, P1 ': Siyah P2, P2': Kırmızı P3, P3 ': Mavi P4, P4': Beyaz
Boyut	mm	27.0 × 12 × 8.2
Not: 1 Çalışma sıcaklığı ve SOP dahilinde.2 Konektörler Hariç.

Optik Yol

Engellemesiz 1650nm 4x4 Optik Baypas Anahtarları 2x2 0

Pinler

Tür	Durum	Pin tanımı	Güç				Durum izleme
D2x2B			1	5	6	10	2-3	3-4	7-8	8-9
Kilitlemesiz	Bir	P1- P3 '	-	-	-	-	Kapat	Açık	Açık	Kapat
		P2-P4 '
	B	P1-P1 ', P2-P2'	V +	-	-	GND	Açık	Kapat	Kapat	Açık
		P3-P3 ', P4-P4'
Kilitleme	Bir	P1- P3 '	-	-	GND	V +	Kapat	Açık	Açık	Kapat
		P2-P4 '
	B	P1-P1 ', P2-P2'	V +	GND	-	-	Açık	Kapat	Kapat	Açık

Sipariş Bilgisi

GZ-D2x2B-x-xx-xxx-xx-x-xx

Mod

Dalgaboyu

Gerilim türü

Kontrol Modeli

Elyaf Tipi

Elyaf Çapı

Elyaf Uzunluğu

Bağlayıcı

S = SM
M = MM

85 = 850 nm
13 = 1310 nm
15 = 1550 nm
13/15 = 1310/1550 nm
X = Diğerleri

3 = 3V
5 = 5V

L = Kilitleme
N = Kilitlemesiz

5 = 50/125
6 = 62,5 / 125
9 = 9/125
X = Diğerleri

25 = 250um
90 = 900um
20 = 2,0 mm
30 = 3,0 mm
X = Diğerleri

1 = 1 milyon
2 = 1,5 milyon
X = Diğerleri

0 = Yok
FP = FC / PC
FA = FC / APC
SP = SC / PC
SA = SC / APC
LP = LC / PC
LA = LC / APC

X = Diğerleri

Daha fazla resim

Engellemesiz 1650nm 4x4 Optik Baypas Anahtarları 2x2 1
