| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x2 Opto-Mekanik Optik Anahtarlar |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |

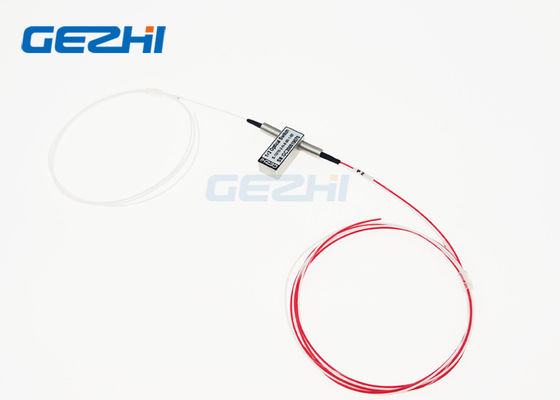

1x2 Opto-Mekanik Fiber Optik Anahtarlar Geniş Dalgaboyu Optik Anahtar
GEZHI 1x2 Geniş dalga boyuna sahip Opto-Mekanik Fiber Optik Anahtarlar 1260 ~ 1650nm.SC / APC yeşil konektörlü. Tek Mandallı 1x2 optik anahtar, 3 fiber ve 2 durumlu standart 1x2 yapılandırmasıdır.GEZHI 1x2 Opto-Mekanik Fiber Optik Anahtarlar, gelen optik sinyali seçilen bir çıkış fiberine yönlendirerek optik kanalları bağlar.Bu, mekanik konfigürasyonlar kullanılarak elde edilir ve bir elektrik kontrol sinyali yoluyla etkinleştirilir.
GEZHI ayrıca MEMS optik anahtar veya diğer özelleştirilmiş optik anahtar sağlayabilir.Soruşturma hoşgeldiniz.
Özellikleri
Optik yolda epoksi içermez
Uygulamalar
Dalgaboyu yönlendiricisi
Araştırma ve Geliştirme
Yeniden yapılandırılabilir ekleme / bırakma çoklayıcıları
İletim ekipmanlarının korunması
Optik ağ izleme
Optik ağ koruması ve restorasyonu
Şartname
|
Parametreler |
GZ-FSW-1 × 2 | ||
| Dalga boyu aralığı | mil | 850 ± 40/1300 ± 40 | ~ 1650 1260 |
| Çalışma Dalgaboyu | mil | 850/1300 | 1310/1490/1550/1625/1650 |
| Ekleme Kaybı | dB | Tip: 0.8 Maks: 1.2 | Tip: 0.5 Maks: 1.0 |
| Geri dönüş kaybı | dB | MM≥30 SM≥50 | |
| Diyafoni | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Tekrarlanabilirlik | dB | ≤ ± 0.02 | |
|
Güç kaynağı |
V | 3.0 veya 5.0 | |
| Ömür | Zaman | ≥107 | |
| Anahtar Zamanı | Hanım | ≤8 | |
| Iletim gücü | mW | ≤500 | |
| Çalışma sıcaklığı | ℃ | -20 ~ 80 | |
| Depolama sıcaklığı | ℃ | -40 ~ 85 | |
| Ağırlık | g | 16 | |
| boyut | aa | (L) 27 x (W) 12.0 x (H) 8.2 | |
Not: 1. Özelleştirme mevcuttur.
2. Konektör olmadan belirtilir ve konektör başına ek 0,2 dB kayıp eklenir.
Optik Yol
| Birinci Durum | Durum İki |
|
|
|
pinler
| tip | Toplu iğne | Elektrikli Tahrik | Durum sensörü | ||||||
| 1 × 2 | kanal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| mandallama | P1-P2 | - | - | GND | V + | Kapat | Açık | Açık | Kapat |
| P1-P3 | V + | GND | - | - | Açık | Kapat | Kapat | Açık | |
| Sigara mandallama | P1-P2 | - | - | - | - | Kapat | Açık | Açık | Kapat |
| P1-P3 | V + | - | - | GND | Açık | Kapat | Kapat | Açık | |
boyut
1x2 Optik Anahtar Sipariş Bilgileri
GZ-FSW-1x2-xxx-xxx-xxx-xx
| kip | dalga boyu | Gerilim Türü | Kontrol Modeli | Elyaf Türü | Fiber Çapı | Fiber Uzunluğu | Bağlayıcı |
|
G = SM M = AA |
85 = 850 nm 13 = 1310nm 15 = 1550 nm 13/15 = 1310/1550 X = Diğer |
3 = 3V 5 = 5V |
L = Mandallama N = Kilitlemesiz |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Diğer |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Diğer |
1 = 1 m 2 = 1,5 X = Diğer |
00 = Yok FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC X = Diğer |
video
|
|
