| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-FSW-1x32 |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |
1x32 Step Motor Optik Anahtarlar Çift yönlü Opto-mekanik Anahtar
GEZHI'nin 1x32 opto-mekanik anahtarları, fiberleri güvenilir ve tekrarlanabilir şekilde birbirine bağlamak için yüksek çözünürlüklü bir step motor kullanır.Ek olarak, 1x32 Kademeli Motor Optik anahtarları çift yönlüdür ve 1xN veya Nx1 yönünde kullanılabilir.Çok kanallı fiber optik ışık yolu anahtarlamasını gerçekleştirebilir.1x32 Kademeli Motor Optik Anahtarları Çift Yönlü Opto-mekanik Anahtar, sürücü devresinin kendi kendini kontrol etme işlevine sahip modüler bir tasarımdır.Optik fiber iletim sisteminde çoklu ışık kaynağı / dedektör seçimi, çok kanallı fiber izleme ve fiber optik yol koruması vb. İçin kullanılır.
Özellikleri
Düşük Kayıp ve Yüksek Güvenilirlik
Modüler Tasarım
Paralel Arayüz (TTL)
Sürücü Devresi Arızası Otomatik Kontrol Fonksiyonu
Uygulamalar
Halka Ağı
Çoklu Işık Kaynağı
Dedektör Seçimi
Fiber, Optik Bileşen Testi
Optik Fiber Yol Koruması
Optik Ağda Uzaktan İzleme
Şartname
| Parametre | Parametre Değerleri |
| model | GZ-FSW-1X32 |
| Ekleme Kaybı | ≤0,8 dB |
| Dalga boyu aralığı | 1260 ~ 1650 nm |
| Test Dalgaboyu | 1310/1550 nm |
| Elyaf Türü | SM, 9 / 125um (SMF-28) |
| Geri dönüş kaybı | ≥50 dB |
| Diyafoni | ≥ 70 dB |
| PDL | .00,05 dB |
| WDL | ≤0.25 dB |
| TDL | ≤0.25 dB |
| Tekrarlanabilirlik | .00,02 dB |
| Ömür | > 107 |
| Anahtarlama Zamanı | ≤8 ms (Bitişik kanal) |
| Optik Güç | ≤500 mW |
| Bağlayıcı | FC / PC |
| Kontrol modu | TTL |
| Çalışma Güç Kaynağı | 5V / 500 mA |
| Ürün Sze | 135 x 64 x 46 |
| Çalışma sıcaklığı | -20 ℃ ila +70 ℃ |
| Çalışma sıcaklığı | -40 ℃ ile +85 ℃ arası |
Not: 1. Özelleştirme mevcuttur.
GEZHI'nin 1x32 kademeli motor optik anahtarları, bir elyafı diğerine fiziksel olarak işaret ederek çalışan doğrudan elyaftan elyafa anahtar teknolojisidir.Bu, ortak fiber (ler) i hassas bir şekilde döndürmek ve seçilen çıktı fiber (ler) e yönlendirmek için yüksek çözünürlüklü bir step motor kullanılarak gerçekleştirilir.
Pim Özellikleri
| DB-15 erkek konnektör | |||
| Pim No. | I / O | işaret | Açıklama |
| 2 | Giriş | D0 |
D0 ~ D5 kanal seçimi Bit0 ~ Bit5, D0 düşük, D5 yüksek |
| 3 | Giriş | D1 | |
| 4 | Giriş | D2 | |
| 5 | Giriş | D3 | |
| 6 | Giriş | D4 | |
|
11 |
Giriş |
SIFIRLA |
TTL, Düşük seviye kanal 0'a sıfırlanır. Yüksek seviye kanal seçim bitlerinin etkili olduğu anlamına gelir. |
| 7 | Dışarı | HAZIR | TTL, Hazır (Yüksek = Hazır değil, Düşük = Hazır) |
| 8 | Dışarı | HATA | TTL, Hata VEYA Arıza, (Yüksek = Hata, Düşük = Hata yok) |
| 1,9 | Güç | GND | Zemin |
| 12 | Güç | VCC1 | 5.0 ±% 5 VDC Motor Güç Kaynağı (maks. 500mA) |
| 15 | Güç | Vcc2 | 5.0 ±% 5 VDC Devre Güç Kaynağı (maks. 50mA) |
| 4,6,7,8,10,13,14 | NC | NC | boşluk |

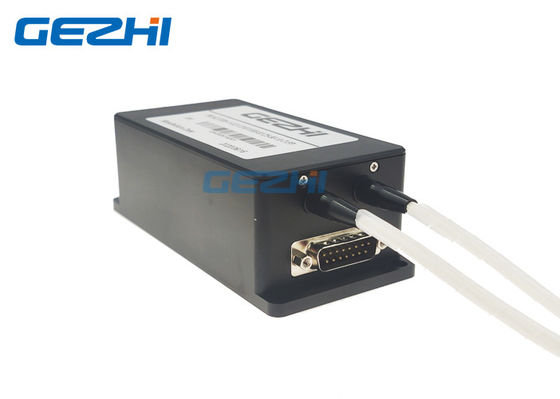

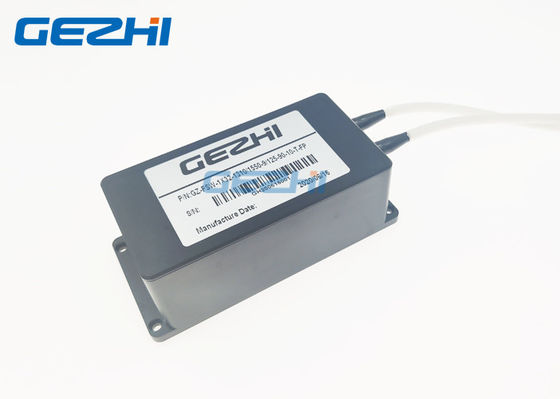

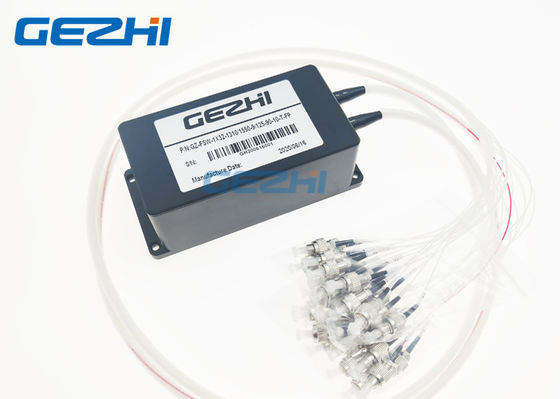

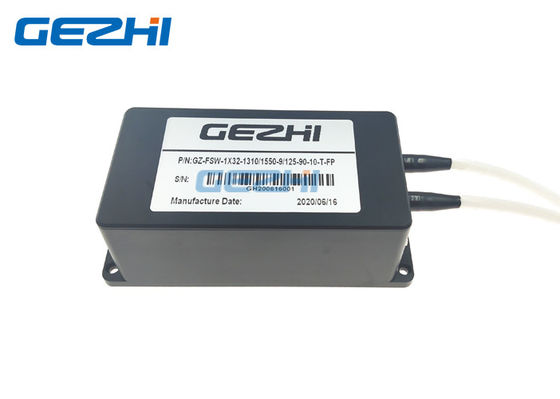

1x32 Optik Anahtar resmi
|
