Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| dalga boyu: | 1260 ~ 1650nm | Kontrol tipi: | Kalıcı olmayan |
|---|---|---|---|
| Güç kaynağı: | 5v | Bağlayıcı: | FC / APC |
| Ürün adı: | Fiber Optik Anahtarlar | Özellikleri: | Çift Yönlü Düşük optik bozulmalar |
| Vurgulamak: | 1x8 Optik Anahtarlar,1650nm Mekanik Optik Anahtarlar,Çift Yönlü Optik Anahtarlar |
||

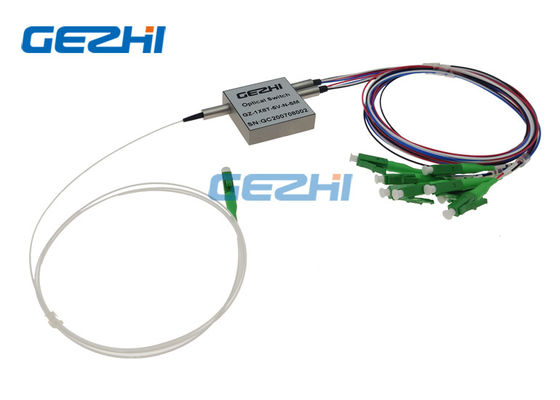

Mini 1x8 Mekanik Fiber Optik Anahtarlar Mandalsız optik anahtar
GEZHI 'Mini 1 × 8 Mekanik Fiber Optik Anahtar (1 × 8 Optik Anahtar) 1260nm ~ 1650nm veya 850nm Çok modlu dalga boyunda tüm dalga boylarını destekler, 35x35x9mm boyutunda mini tipi.düşük yerleştirme kaybı, ultra yüksek güvenilirlik, hızlı anahtarlama hızı ve çift yönlü performans sunar.Optik anahtarlar Koruma, Optik Ağ, Verici ve Alıcı Koruması, Ağ Test Sistemi ve Enstrümantasyon için yaygın olarak kullanılmaktadır.
Özellikleri
Kısa anahtarlama süresi
Çift yönlü Düşük optik bozulmalar
Kompakt tasarım, Minyatür boyut
Düşük çapraz konuşma, Düşük Ekleme Kaybı
Geniş çalışma dalga boyu aralığı
Uygulamalar
Sistem izleme
Laboratuvarda Ar-Ge
Ağ koruması ve restorasyonu
Büyükşehir bölgesi ağı
Enstrümantasyon, test ve ölçüm
Şartname
| Mini 1 × 8OptikDeğiştirmek | birim | Tipik |
| Çalışma Dalgaboyu | mil | 850nm veya 1260 ~ 1650nm |
| Ekleme Kaybı | dB | <1,0 (AA),<1,2 (SM) |
| Dalgaboyu Bağımlı Kaybı | dB | <0.25 (AA),<0.30 (SM) |
| Polarizasyona Bağlı Kayıp | dB | <0.1 |
| Geri dönüş kaybı | dB | MM:> 35, SM:> 55 |
| Çapraz Konuşma | dB | MM:> 40, SM:> 55 |
| Anahtarlama Zamanı | Hanım | Tipik: 4 Maks: 10 |
| Tekrarlanabilirlik | dB | <± 0.02 |
| dayanıklılık | döngüleri | > 10 Milyon |
| Anahtarlama Tipi | Kilitleme / Kilitlemesiz | |
| Optik Güç Kullanımı | mW | <500mW |
| Çalışma gerilimi | VDC | 3V veya 5V |
| Çalışma sıcaklığı | ℃ | 0 ~ 70 |
| Depolama sıcaklığı | ℃ | -40 ~ 85 |
| Elyaf Türü | / | SM / MM Elyaf |
| Paket boyutu | aa | 35L x 35W x 9H |
Not: 1. Özelleştirme mevcuttur.
2. Konektör olmadan belirtilir ve konektör başına ek 0,2 dB kayıp eklenir.
Elektrik
| Özellikler | Voltaj | şimdiki | Direnç |
| 5V mandallama | 4,5 ~ 5,5 V | 22.2 (±% 10) mA | 202.5 (±% 10) Ω |
| 5V mandallamasız | 4,5 ~ 5,5 V | 31 (±% 10) mA | 145 (±% 10) Ω |
| 3V mandallama | 2,7 ~ 3,3 V | 33,3 (±% 10) mA | 90 (±% 10) Ω |
| 3V kilitlemesiz | 2,7 ~ 3,3 V | 46,7 (±% 10) mA | 64,2 (±% 10) Ω |
Sipariş Bilgileri
GZ-FSW-1x8T-X-bir XX-XX-XX-XX-X
| X | XX | X | X | XX | XX | X |
| kip | dalga boyu | Gerilim Türü | Kontrol Modeli | Fiber Çapı | Fiber Uzunluğu | Bağlayıcı |
|
S = SM 9/125 M5 = MM 50/125 M6 = MM 62,5/125 |
85 = 850 nm 13 = 1310nm 15 = 1550 nm 13/15 = 1310/1550 X = Diğer |
3 = 3V 5 = 5V |
L = Mandallama N = Kilitlemesiz |
25 = 250um 90 = 900um |
05 = 0.5m 10 = 1.0m X = Diğer |
0 = Hiç 1 = FC / PC 2 = YP / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC X = Diğer |
pinler
boyut
