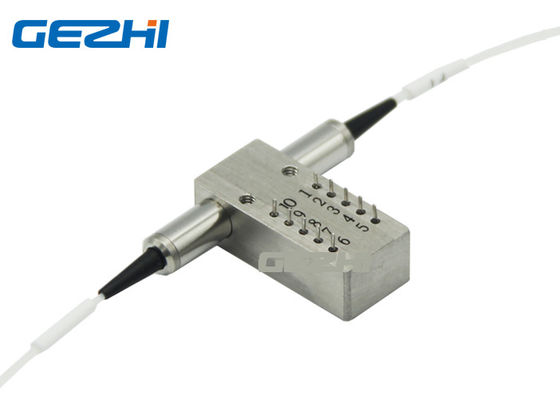

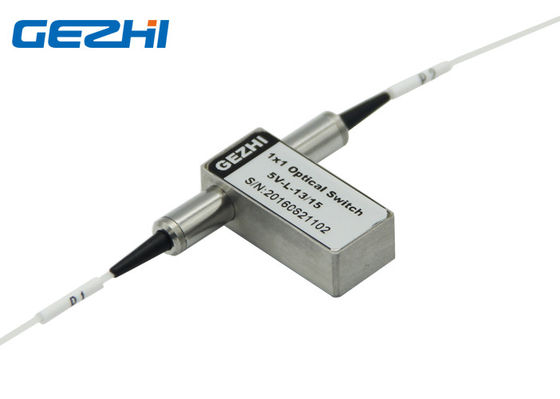

Açık Kapalı Deklanşör Mandallı 1x1 mandallı Fiberoptik anahtar

Name: Açık Kapalı Deklanşör Mandallı 1x1 mandallı Fiberoptik anahtar
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-FSW-1x1
Price: 360.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	GZ-FSW-1x1
Moq:	1 bilgisayar
fiyat:	pazarlık edilebilir
Delivery Time:	2-7 iş günü
Ödeme Şartları:	T / T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS ISO9001

Ürün adı:

1x1 Optik Anahtar

dalga boyu:

1310 ve 1550 nm

Kontrol tipi:

mandallama

Güç kaynağı:

5V voltaj

Bağlayıcı:

Yok

Uygulama:

Kanal Engelleme

Ambalaj bilgileri:

Plastik Kutu ile bir köpük içinde 2 adet

Yetenek temini:

Aylık 60000pcs

Vurgulamak:

1550nm Fiber Optik Anahtarlar

1x1 mandallı Fiberoptik anahtar

Mandallı Optik Anahtar

Ürün Tanımı

1x1 Fiber Optik Anahtarlar On / Off Shutter mandallı Fiberoptik anahtarı

GEZHI'nin 1x1 Fiber Optik Anahtarları, optik fiber iletişim ağlarında ve ölçüm cihazlarında kullanım için tasarlanmıştır.1x1 Açma / kapama deklanşörlü anahtar, fiber optik iletim hattında optik gücü seçici olarak ileten, yönlendiren veya engelleyen iki bağlantı noktasından oluşur.

İki durum arasında seçim yapmak veya bu durum arasında geçiş yapmak için 1x1 Açma / Kapama deklanşörlü fiberoptik anahtar etkinleştirilmelidir.Sonuç olarak, optik anahtarı çalıştırmak için düşük elektrik enerjisi tüketir.

Özellikleri

Kısa anahtarlama süresi

Kompakt tasarım, Minyatür boyut
Düşük optik bozulmalar
Düşük Ekleme Kaybı

Son derece Kararlı ve Güvenilir
Optik Yolda Epoksi İçermez
Tek mod veya Çok modlu isteğe bağlı
Geniş çalışma dalga boyu aralığı
Dikiş mühür paketi
Arıza Güvenli Kilitleme ve Kilitlemesiz

Uygulamalar

Modül ve Sistem Entegrasyonu
Enstrümantasyon, test ve ölçüm

Fiber sensörü

Ağ değiştirme
Laboratuvarda Ar-Ge
Kanal engelleme
Büyükşehir bölgesi ağı

Sistem izleme
Ağ koruması ve restorasyonu

Şartname

Parametreler		GZ-FSW-1 x 1
Dalga boyu aralığı	mil	± 40 ± 40/1300 850	~ 1650 1260
Çalışma yüksekliği	mil	850/1300	1310/1490/1550/1625/1650
Ekleme Kaybı	dB	Tip: 0.5 Maks: 0.8	Tip: 0.5 Maks: 0.8
Geri dönüş kaybı	dB	MM≥30 SM≥50
Diyafoni	dB	MM≥65 SM≥75
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.25
Tekrarlanabilirlik	dB	≤ ± 0.02
Güç kaynağı	v	3.0 veya 5.0
Ömür	zamanlar	≥10⁷
Anahtar Zamanı	Hanım	≤8
Iletim gücü	mW	≤500
Çalışma sıcaklığı	℃	-20 ~ 70
Depolama sıcaklığı	℃	-40 ~ 85
Ağırlık	g	16
boyut	aa	(L) 27.0 x (W) 12.0 x (H) 8.2

Sipariş Bilgisi

GZ-FSW-1x2-xxx-xxx-xx-xx

kip	dalga boyu	Gerilim Türü	Kontrol Modeli	Elyaf Türü	Fiber Çapı	Fiber Uzunluğu	Bağlayıcı
G = SM M = AA	85 = 850 nm 13 = 1310nm 15 = 1550 nm 13/15 = 1310/1550 X = Diğer	3 = 3V 5 = 5V	L = Mandallama N = Kilitlemesiz	5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Diğer	25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Diğer	1 = 1 m 2 = 1,5 X = Diğer	0 = Hiç 1 = FC / PC 2 = YP / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC

pinler

tip	Toplu iğne	Elektrikli Tahrik				Durum Sensörü
1 x 1		Pim 1	Pim 5	Pim 6	Pim 10	Pim 2-3	Pim 3-4	Pim 7-8	Pim 8-9
mandallama	P1-P2	-	-	GND	V +	Kapat	Açık	Açık	Kapat
mandallama	Işık kapalı	V +	GND	-	-	Açık	Kapat	Kapat	Açık
Sigara mandallama	P1-P2	-	-	-	-	Kapat	Açık	Açık	Kapat
Sigara mandallama	Işık kapalı	V +	-	-	GND	Açık	Kapat	Kapat	Açık

Optik Yol

Birinci Durum

Durum İki

Açık Kapalı Deklanşör Mandallı 1x1 mandallı Fiberoptik anahtar 1

boyut

Açık Kapalı Deklanşör Mandallı 1x1 mandallı Fiberoptik anahtar 2
