Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| dalga boyu: | ITU-T Grid (@DWDM) Instagram Profilini Görüntüle | Kanal: | 40ch |
|---|---|---|---|
| Ürün adı: | 40CH AWG DWDM Modülü | Uygulamalar: | WDM iletimi |
| Vurgulamak: | 40CH AWG DWDM Mux,100GHz DWDM Modülü,C Bandı AWG DWDM |
||

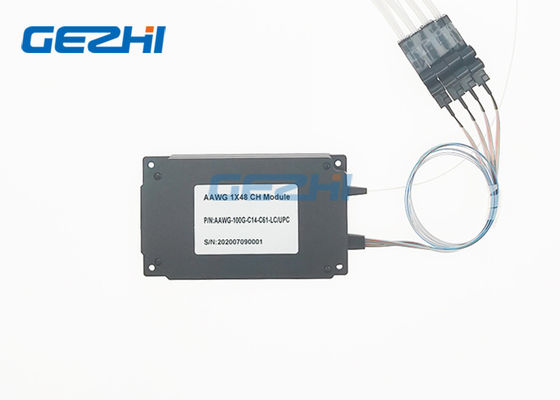

Metro ve uzun mesafeli ağlar için C-band 40ch 100GHz Atermal AWG DWDM Modülleri
Athermal Dizi Dalga Kılavuzu (AWG) teknolojisi kullanan GEZHI Yoğun Dalga Boyu Bölmeli Çoklayıcı (DWDM) modülleri.Modül ayrıca bağlantı trafiğini örneklemek ve izlemek için bir ayırıcı (örn. Musluk) sağlayabilir.
Atermal AWG (AAWG) DWDM Modülü standart Termal AWG (TAWG) ile eşdeğer performansa sahiptir, ancak stabilizasyon için elektrik gücü gerektirmez.Gücün bulunmadığı durumlarda İnce Film Filtreleri (Filtre tipi DWDM modülü) için doğrudan yedek olarak kullanılabilirler, ayrıca erişim ağlarındaki -30 ila +70 derecenin üzerindeki dış mekan uygulamaları için de uygundur.
Özellikleri
100 GHz kanal aralığı
Geniş Bant tasarımı - geçiş bandındaki homojenliği en üst düzeye çıkarır
Motorsuz dağıtım düğümleri için termal tasarım.
Standart Fiber Konnektörler: SC, ST, FC, LC veya özelleştirilmiş
Konektör Cilası: UPC veya APC (uygulanabilir olduğu gibi)
Pigtail modülleri de mevcuttur
Mux veya Demux olarak kullanılabilir
Uygulamalar
WDM iletimi
WDM tabanlı ADM
Metro ve uzun mesafeli ağ işleri
Dalgaboyu seçici yönlendirme
Optik sinyal işleme
Şartname
| Parametre | Özellikler | birim | Yorum Yap | ||
| Min | maksimum | ||||
| Giriş Kanalı | 1 | ||||
| Çıkış Kanalı | 40 | 32, 48 kanal mevcut | |||
| Kanal aralığı | 100 | GHz | |||
| Referans Geçiş Bandı | -12,5 | 12.5 | GHz | ||
| Dalgaboyu Doğruluğu | -50 | 50 | pm | İTÜ Şebekesine Göre | |
| 1dB Bant Genişliği |
0.4 |
mil |
F-Düz üst Tip |
||
| 3dB Bant Genişliği |
0.6 |
mil | |||
| IL | 6 | dB | ITU geçiş bandındaki en kötü durum | ||
| IL UNI. | 1 | dB | |||
| dalgalanma | 0.7 | dB | ITU geçiş bandında kayıp varyasyonu | ||
| PDL | 0.5 | dB | Maks.geçiş bandındaki değer | ||
| Bitişik Karışma | 25 | dB | ITU geçiş bandındaki en kötü durum | ||
| Bitişik Olmayan Karışma | 30 | dB | ITU geçiş bandındaki en kötü durum | ||
| Toplam Karışma | 22 | dB | Diğer tüm kanalların kümülatif karışma | ||
| Geri dönüş kaybı | 40 | dB | |||
| Maksimum Sürekli Optik Güç | 250 | mW | Maksimum giriş optik gücü | ||
| Kromatik Dispersiyon (CD) | -20 | 20 | psn / nm'ye | ||
| PMD | 0.5 | ps | |||
