| dalga boyu: | ITU-T Grid (@DWDM) Instagram Profilini Görüntüle | Kanal: | 48CH |
|---|---|---|---|
| Bağlayıcı: | LC / UPC | OTH: | İzleme Portu ile |
| Vurgulamak: | 48CH Athermal AWG Modülü,100GHz Athermal Arrayed dalga kılavuzu ızgarası,48 Kanal AWG |
||

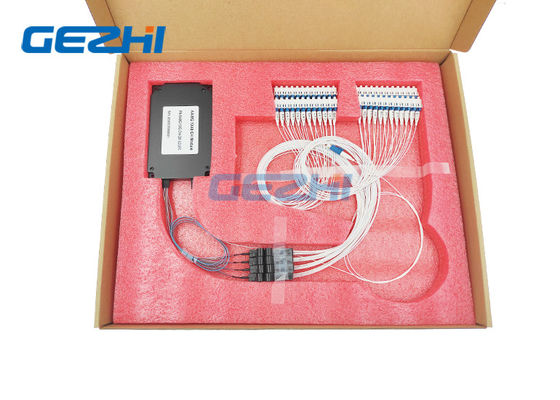

Düz üst Tip 48 Kanal AWG DWDM Modülü LC / PC konektörlü Düşük Ekleme Kaybı
GEZHI Düşük yerleştirme Kaybı 48 Kanal AWG DWDM Modülleri, silisyum üzeri silisli düzlemsel teknolojidir.GEZHI Photonics'in DWDM Mux / Demux için kullandığı AWG çipleri, olağanüstü optik performansın ve düşük maliyetin çok önemli olduğu Metro, Uzun Mesafeli ve erişim uygulamaları için hedeflenmiştir.
Özellikleri
100 GHz kanal aralığı
Geniş Bant tasarımı - geçiş bandındaki homojenliği en üst düzeye çıkarır
Mux veya Demux olarak kullanılabilir
Motorsuz dağıtım düğümleri için termal tasarım.
Pigtail modülleri de mevcuttur
Standart Fiber Konnektörler: SC, ST, FC, LC veya özelleştirilmiş
Konektör Cilası: UPC veya APC (uygulanabilir olduğu gibi)
Uygulamalar
Metro ve uzun mesafeli ağ işleri
Dalgaboyu seçici yönlendirme
Optik sinyal işleme
WDM tabanlı ADM
WDM iletimi
Şartname
| Parametre | Özellikler | birim | Yorum Yap | ||
| Min | maksimum | ||||
| Giriş Kanalı | 1 | ||||
| Çıkış Kanalı | 40 | 32, 48 kanal mevcut | |||
| Kanal aralığı | 100 | GHz | |||
| Referans Geçiş Bandı | -12,5 | 12.5 | GHz | ||
| Dalgaboyu Doğruluğu | -50 | 50 | pm | İTÜ Şebekesine Göre | |
| 1dB Bant Genişliği |
0.4 |
mil |
F-Düz üst Tip |
||
| 3dB Bant Genişliği |
0.6 |
mil | |||
| IL | 6 | dB | ITU geçiş bandındaki en kötü durum | ||
| IL UNI. | 1 | dB | |||
| dalgalanma | 0.7 | dB | ITU geçiş bandında kayıp varyasyonu | ||
| PDL | 0.5 | dB | Maks.geçiş bandındaki değer | ||
| Bitişik Karışma | 25 | dB | ITU geçiş bandındaki en kötü durum | ||
| Bitişik Olmayan Karışma | 30 | dB | ITU geçiş bandındaki en kötü durum | ||
| Toplam Karışma | 22 | dB | Diğer tüm kanalların kümülatif karışma | ||
| Geri dönüş kaybı | 40 | dB | |||
| Maksimum Sürekli Optik Güç | 250 | mW | Maksimum giriş optik gücü | ||
| Kromatik Dispersiyon (CD) | -20 | 20 | psn / nm'ye | ||
| PMD | 0.5 | ps | |||
