Ürün ayrıntıları

Evde Ürünler

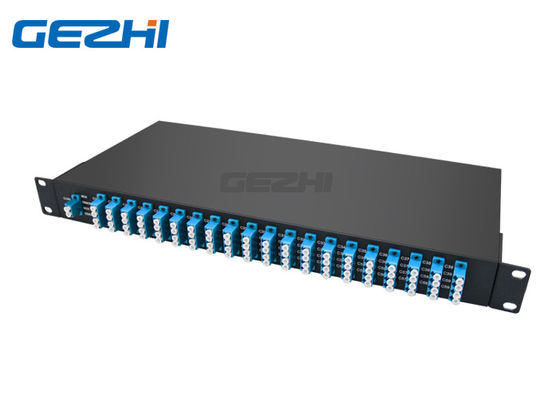

Çift Fiber 40CH AAWG Atermal Dizi Dalga Kılavuzu Izgarası

Name: Çift Fiber 40CH AAWG Atermal Dizi Dalga Kılavuzu Izgarası
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 40ch-AAWG-D
Price: 98.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	40ch-AAWG-D
Moq:	1 bilgisayar
fiyat:	pazarlık edilebilir
Delivery Time:	5-8 iş günü
Ödeme Şartları:	T / T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS ,ISO9001

Ürün adı:

40CH AAWG

dalga boyu:

C20 ila C59

Kanal:

40ch

Bağlayıcı:

LC / UPC Adaptörü

paket:

Bağımsız 1U 19 "Raf

Uygulama:

Llong Nakliye Ağları

Ambalaj bilgileri:

Kağıt kutusu

Yetenek temini:

Aylık 100000 Kanal

Vurgulamak:

No input file specified.

40CH AAWG Multiplexer

Multiplexer Demultiplexer

Ürün Tanımı

40CH Athermal Dizi Dalga Kılavuzu Izgara Çift Fiber Çoklayıcı ve Demultiplexer

Gezhi en 40ch Mux Demux AAWG yüksek yoğunluklu, düşük kayıplı ve bağımsız pasif optik modüldür.A-termal AWG teknolojisine dayanmaktadır.Gauss Monolitik Teknolojisi.40 kanallı AAWG modülü, veri merkezleri ve metro erişim uygulamaları için ultra düşük kayıplı (4,5 dB altında) ve yüksek kanal izolasyonlu WDM çözümü sunar.bu 40CH Athermal Arrayed Waveguide Izgara, üstün performans, yüksek kanal sayısı ve düşük maliyet gerektiren sistemler için ideal bir cihaz olan 19 "1U Çerçeve Rafta fiber kullanımı, mükemmel kanal yalıtımı ve uzun vadeli güvenilirlik sağlar.Amplifikatörler ve transponderlerle birlikte 40ch Athermal Arrayed Waveguide Izgarası, basit noktadan noktaya amplifiye halka konfigürasyonlarına kadar çok çeşitli mimarileri destekler.

Özellikleri

Tamamen pasif, güç yok ve soğutma gerektirmiyor

Daha fazla güvenilirlik için Yüksek Kanal İzolasyonu

Tek bir ünitede dahili Mux ve Demux, iki ağ fiber üzerinde çalışıyor

Gelişmiş mesafe ve performans için Ultra Düşük takma kaybı

Uygulamalar

WDM tabanlı ADM

Optik sinyal işleme

WDM iletimi

Dalgaboyu seçici yönlendirme

Metro ve uzun yol ağları

Şartname

Parametreler	Koşullar	Özellikler			Birimler
Parametreler	Koşullar	Min.	Maks.
Çalışma sıcaklığı	İşletme	-5	65		oC
Çalışma Nemi	İşletme	5	95		Bağıl nem%
Depolama sıcaklığı	Non_Operating	-40	85		oC
Depolama Nemi	Non_Operating	5	95		Bağıl nem%
*OPTİK ÖZELLİKLER*	*AWG GAUSSIAN AAWG*
Parametreler	Durum	gözlük			Birimler
Parametreler	Durum	Min	tip	maksimum
Kanal Sayısı			2-1 x 40
Sayı Kanalı Aralığı	100GHz		100		GHz
Değ.Merkez Dalga Boyu	ITU frekansı.		C – bandı		mil
Kanal Geçişini Temizle			± 0.1		mil

*OPTİK ÖZELLİKLER*
Parametreler	Durum	gözlük			Birimler
Parametreler	Durum	Min	tip	maksimum
Dalgaboyu Kararlılığı	Tüm kanalların dalga boyu hatasının maksimum aralığı ve ortalama polarizasyondaki sıcaklıklar.		± 0.05		mil
-1 dB -1 dB Kanal Bant Genişliği	Geçiş bandı şekli ile tanımlanan net kanal bant genişliği.Her kanal için	0.24			mil
-3 dB -3 dB Kanal Bant Genişliği	Geçiş bandı şekli ile tanımlanan net kanal bant genişliği.Her kanal için	0.43			mil
ITU ızgarasında Optik Ekleme Kaybı	Tüm kanallar için ITU dalga boyunda minimum iletim olarak tanımlanır.Her kanal için, tüm sıcaklıklarda ve polarizasyonlarda.		3.5	4.5	dB
Bitişik Kanal İzolasyonu	ITU ızgara dalga boyunda ortalama iletimden bitişik kanalların ITU bandı içindeki en yüksek güce, tüm polarizasyonlara ekleme kaybı farkı.	30			dB
Bitişik Olmayan, Kanal İzolasyonu	Bitişik olmayan kanalların ITU bandı içindeki ITU ızgara dalga boyundaki ortalama iletimden en yüksek güce, tüm polarizasyonlara ekleme kaybı farkı.	40			dB
Toplam Kanal İzolasyonu	ITU bant dalga boyunda ortalama iletimden ITU bandı içindeki en yüksek güce, tüm polarizasyonlara kadar toplam kümülatif insersiyon kaybı farkı bitişik kanallar da dahil olmak üzere diğer tüm kanalların.	33			dB
Ekleme Kaybı Tekdüzelik	Tüm kanallar, polarizasyonlar ve sıcaklıklar boyunca ITU içindeki yerleştirme kaybı varyasyonunun maksimum aralığı.		0.8	1.0	dB
Ekleme Kaybı Dalgalanması	Herhangi bir maksimum ve herhangi bir minimum optik kayıp Her porttaki her kanal için sınır noktaları hariç ITU bandı		0.4	0.5	dB
Yönelme	Herhangi bir kanaldan (kanal n hariç) yansıtılan gücün giriş kanalından n girişe oranı	50			dB
Optik Geri Dönüş kaybı	Giriş ve çıkış bağlantı noktaları	40			dB
Net Kanal Bandında PDLPolarizasyona Bağlı Kayıp	ITU bandında ölçülen en kötü durum değeri		0.3	0.5	dB
Polarizasyon Modu Dağılımı				0.5	ps
Maksimum Optik Güç				23	dBm
MUXDEMUX giriş çıkışı İzleme aralığı		-35		23	dBm

Sipariş Bilgileri

AWG

Kanal aralığı

Kanal Sayısı

Yapılandırma

1. Kanal

Paket Tipi

Giriş / Çıkış Konnektörü

1 = 100GHz

32 = 32Channel

40 = 40 Kanal

44 = 44 Kanal

48 = 48 Kanal

S = Tek Elyaf

D = Çift Fiber

21 = Ch21

......

34 = Ch34

......

50 = CH50

......

RU = 19 ”1U Rafa Montaj

0 = Hiç

1 = YP / APC

2 = FC / PC

3 = SC / APC

4 = SC / PC

5 = ST / PC

6 = ST / APC

7 = LC / PC

8 = LC / APC

S = Belirli

40CH Atermal Dizi Dalga Kılavuzu Izgara Çift Fiber
