| Brand Name: | GEZHI or OEM |
| Model Numarası: | 32CH-AAWG-S |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T / T, Western Union |

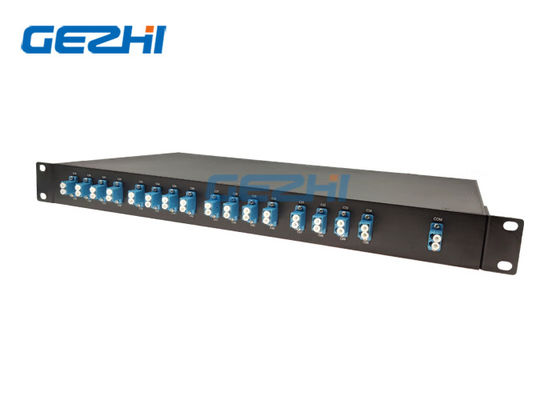

1x32 Kanal AAWG DWDM Rafa Montaj Modülleri
Gezhi'nin 1x32 Kanallı AAWG DWDM Rafa Montaj Modülleridüşük kayıplı, yüksek yoğunluklu ve bağımsız pasif optik modüldür.AthermalDizi Dalga Kılavuzu Izgarası ile Gauss Monolitik Teknolojisi.1x32 Kanal AAWG DWDM Rafa Montaj Modülleri, metro erişimi ve veri merkezleri uygulamaları için ultra düşük kayıplı (Maks: 3.5dB) ve yüksek kanal izolasyonlu WDM çözümü sunar.bu 1x32 Kanallı AAWG DWDM Rafa Montaj Modülleri, 1U 19 "Rafa monte edilen fiber taşıma, uzun süreli güvenilirlik ve mükemmel kanal izolasyonu kolaylığı sağlar.
|
Özellikleri |
Uygulamalar |
|
|
Şartname
| Parametreler | Koşullar | Özellikler | Birimler | ||
| Min. | Maks. | ||||
| Çalışma sıcaklığı | İşletme | -5 | 65 | oC | |
| Çalışma Nemi | İşletme | 5 | 95 | Bağıl nem% | |
| Depolama sıcaklığı | Non_Operating | -40 | 85 | oC | |
| Depolama Nemi | Non_Operating | 5 | 95 | Bağıl nem% | |
| OPTİK ÖZELLİKLER | AWG GAUSSIAN AAWG | ||||
| Parametreler | Durum | gözlük | Birimler | ||
| Min | tip | maksimum | |||
| Kanal Sayısı | 1-1 x 32 | ||||
| Sayı Kanalı Aralığı | 100GHz | 100 | GHz | ||
| Değ.Merkez Dalga Boyu | ITU frekansı. | C – bandı | mil | ||
| Kanal Geçişini Temizle | ± 0.1 | mil | |||
| OPTİK ÖZELLİKLER | |||||
| Parametreler | Durum | gözlük | Birimler | ||
| Min | tip | maksimum | |||
| Dalgaboyu Kararlılığı | Tüm kanalların dalga boyu hatasının maksimum aralığı ve ortalama polarizasyondaki sıcaklıklar. | ± 0.05 | mil | ||
| -1 dB -1 dB Kanal Bant Genişliği | Geçiş bandı şekli ile tanımlanan net kanal bant genişliği.Her kanal için | 0.24 | mil | ||
| -3 dB -3 dB Kanal Bant Genişliği | Geçiş bandı şekli ile tanımlanan net kanal bant genişliği.Her kanal için | 0.43 | mil | ||
| ITU ızgarasında Optik Ekleme Kaybı | Tüm kanallar için ITU dalga boyunda minimum iletim olarak tanımlanır.Her kanal için, tüm sıcaklıklarda ve polarizasyonlarda. | 3.2 | 3.5 | dB | |
| Bitişik Kanal İzolasyonu | ITU ızgara dalga boyunda ortalama iletimden bitişik kanalların ITU bandı içindeki en yüksek güce, tüm polarizasyonlara ekleme kaybı farkı. | 30 | dB | ||
| Bitişik Olmayan, Kanal İzolasyonu | Bitişik olmayan kanalların ITU bandı içindeki ITU ızgara dalga boyundaki ortalama iletimden en yüksek güce, tüm polarizasyonlara ekleme kaybı farkı. | 40 | dB | ||
| Toplam Kanal İzolasyonu |
ITU bant dalga boyunda ortalama iletimden ITU bandı içindeki en yüksek güce, tüm polarizasyonlara kadar toplam kümülatif insersiyon kaybı farkı bitişik kanallar da dahil olmak üzere diğer tüm kanalların. |
33 | dB | ||
| Ekleme Kaybı Tekdüzelik | Tüm kanallar, polarizasyonlar ve sıcaklıklar boyunca ITU içindeki yerleştirme kaybı varyasyonunun maksimum aralığı. | 0.8 | 1.0 | dB | |
| Ekleme Kaybı Dalgalanması |
Herhangi bir maksimum ve herhangi bir minimum optik kayıp Her porttaki her kanal için sınır noktaları hariç ITU bandı |
0.4 | 0.5 | dB | |
| Yönelme | Herhangi bir kanaldan (kanal n hariç) yansıtılan gücün giriş kanalından n girişe oranı | 50 | dB | ||
| Optik Geri Dönüş kaybı | Giriş ve çıkış bağlantı noktaları | 40 | dB | ||
| Net Kanal Bandında PDLPolarizasyona Bağlı Kayıp | ITU bandında ölçülen en kötü durum değeri | 0.3 | 0.5 | dB | |
| Polarizasyon Modu Dağılımı | 0.5 | ps | |||
| Maksimum Optik Güç | 23 | dBm | |||
| MUXDEMUX giriş çıkışı İzleme aralığı | -35 | 23 | dBm | ||
1x32 Kanal AAWG DWDM Rafa Montaj Modülleri
Sipariş Bilgileri
| AWG | X | XX | X | XX | X | XX |
| Kanal aralığı | Kanal Sayısı | Yapılandırma | 1. Kanal | Paket Tipi | Giriş / Çıkış Konnektörü | |
| 1 = 100GHz |
32 = 32Channel 40 = 40 Kanal 44 = 44 Kanal 48 = 48 Kanal
|
S = Tek Elyaf D = Çift Fiber |
21 = Ch21 ...... 34 = Ch34 ...... 50 = CH50 ...... |
RU = 19 ”1U Rafa Montaj |
0 = Hiç 1 = YP / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC S = Belirli |
Raf Montajı
1x32 Kanal AAWG DWDM Rafa Montaj Modülleri
|
|
