| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x32CH-AAWG-D |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T / T, Western Union |

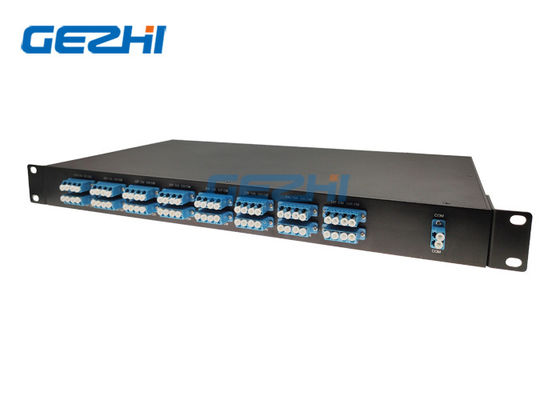

Dubleks Athermal Dizili dalga kılavuzu ızgarası Mux ve Demux 1RU Raf Montajı
Gezhi'nin Dubleks Athermal Dizili dalga kılavuzu ızgarası Mux ve Demux 1RU Raf Montajıyüksek yoğunluklu, düşük kayıplı ve bağımsız pasif optik modüldür.A-termal AWG'ye dayanır.Gauss Monolitik Teknolojisi.Dubleks Athermal Dizili dalga kılavuzu ızgarası Mux ve Demux 1RU Raf Montajı, metro erişimi ve veri merkezleri uygulamaları için ultra düşük kayıplı (Maks: 3.5dB) ve yüksek kanal izolasyonlu WDM çözümü sunar.Bu Çift Yönlü Athermal Dizili dalga kılavuzu ızgarası Mux ve Demux 1RU Raf Montajı Üstün performans, düşük maliyet ve yüksek kanal sayımı gerektiren sistemler için ideal bir cihaz olan 1U 19 "Rackmount'ta fiber kullanımı, uzun vadeli güvenilirlik ve mükemmel kanal izolasyonu kolaylığı İki ağ lifi üzerinde çalışan Dubleks Atermal Dizili dalga kılavuzu ızgarası Mux ve Demux 1RU Raf Montajı yerleşik Mux + Demux'u tek bir ünitede.
|
Özellikleri |
Uygulamalar |
|
|
Şartname
| Parametreler | Koşullar | Özellikler | Birimler | ||
| Min. | Maks. | ||||
| Çalışma sıcaklığı | İşletme | -5 | 65 | oC | |
| Çalışma Nemi | İşletme | 5 | 95 | Bağıl nem% | |
| Depolama sıcaklığı | Non_Operating | -40 | 85 | oC | |
| Depolama Nemi | Non_Operating | 5 | 95 | Bağıl nem% | |
| OPTİK ÖZELLİKLER | AWG GAUSSIAN AAWG | ||||
| Parametreler | Durum | gözlük | Birimler | ||
| Min | tip | maksimum | |||
| Kanal Sayısı | 2-1 x 32 | ||||
| Sayı Kanalı Aralığı | 100GHz | 100 | GHz | ||
| Değ.Merkez Dalga Boyu | ITU frekansı. | C – bandı | mil | ||
| Kanal Geçişini Temizle | ± 0.1 | mil | |||
| OPTİK ÖZELLİKLER | |||||
| Parametreler | Durum | gözlük | Birimler | ||
| Min | tip | maksimum | |||
| Dalgaboyu Kararlılığı | Tüm kanalların dalga boyu hatasının maksimum aralığı ve ortalama polarizasyondaki sıcaklıklar. | ± 0.05 | mil | ||
| -1 dB -1 dB Kanal Bant Genişliği | Geçiş bandı şekli ile tanımlanan net kanal bant genişliği.Her kanal için | 0.24 | mil | ||
| -3 dB -3 dB Kanal Bant Genişliği | Geçiş bandı şekli ile tanımlanan net kanal bant genişliği.Her kanal için | 0.43 | mil | ||
| ITU ızgarasında Optik Ekleme Kaybı | Tüm kanallar için ITU dalga boyunda minimum iletim olarak tanımlanır.Her kanal için, tüm sıcaklıklarda ve polarizasyonlarda. | 3.2 | 3.5 | dB | |
| Bitişik Kanal İzolasyonu | ITU ızgara dalga boyunda ortalama iletimden bitişik kanalların ITU bandı içindeki en yüksek güce, tüm polarizasyonlara ekleme kaybı farkı. | 30 | dB | ||
| Bitişik Olmayan, Kanal İzolasyonu | Bitişik olmayan kanalların ITU bandı içindeki ITU ızgara dalga boyundaki ortalama iletimden en yüksek güce, tüm polarizasyonlara ekleme kaybı farkı. | 40 | dB | ||
| Toplam Kanal İzolasyonu |
ITU bant dalga boyunda ortalama iletimden ITU bandı içindeki en yüksek güce, tüm polarizasyonlara kadar toplam kümülatif insersiyon kaybı farkı bitişik kanallar da dahil olmak üzere diğer tüm kanalların. |
33 | dB | ||
| Ekleme Kaybı Tekdüzelik | Tüm kanallar, polarizasyonlar ve sıcaklıklar boyunca ITU içindeki yerleştirme kaybı varyasyonunun maksimum aralığı. | 0.8 | 1.0 | dB | |
| Ekleme Kaybı Dalgalanması |
Herhangi bir maksimum ve herhangi bir minimum optik kayıp Her porttaki her kanal için sınır noktaları hariç ITU bandı |
0.4 | 0.5 | dB | |
| Yönelme | Herhangi bir kanaldan (kanal n hariç) yansıtılan gücün giriş kanalından n girişe oranı | 50 | dB | ||
| Optik Geri Dönüş kaybı | Giriş ve çıkış bağlantı noktaları | 40 | dB | ||
| Net Kanal Bandında PDLPolarizasyona Bağlı Kayıp | ITU bandında ölçülen en kötü durum değeri | 0.3 | 0.5 | dB | |
| Polarizasyon Modu Dağılımı | 0.5 | ps | |||
| Maksimum Optik Güç | 23 | dBm | |||
| MUXDEMUX giriş çıkışı İzleme aralığı | -35 | 23 | dBm | ||
Sipariş Bilgileri
| AWG | X | XX | X | XX | X | XX |
| Kanal aralığı | Kanal Sayısı | Yapılandırma | 1. Kanal | Paket Tipi | Giriş / Çıkış Konnektörü | |
| 1 = 100GHz |
32 = 32Channel 40 = 40 Kanal 44 = 44 Kanal 48 = 48 Kanal
|
S = Tek Elyaf D = Çift Fiber |
21 = Ch21 ...... 34 = Ch34 ...... 50 = CH50 ...... |
RU = 19 ”1U Rafa Montaj |
0 = Hiç 1 = YP / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC S = Belirli |
32 Kanal AAWG DWDM 19 “1U Çerçeve
