| Brand Name: | GEZHI or OEM |
| Model Numarası: | 80CH AWG |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T / T, Western Union |

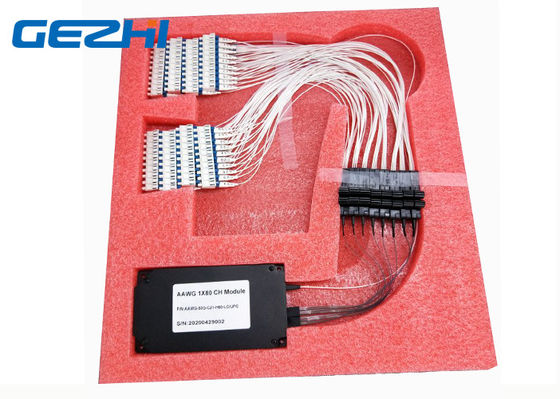

Gaussion AAWG Mux / Demux modülü 1x80CH DWDM modülü
Silikon teknolojisinde silis bazlı GEZHI Gaussion AAWG mux / demux, elektrik gücünün gerekli olmadığı ITU kanal aralığı uygulamaları için tasarlanmıştır.Bu AAWG DWDM Modülü, 50GHz aralıklı ITU Izgara DWDM dalga boylarında toplam 80 kanalda çalışır.Düşük maliyet ve yüksek performans, metro ve uzun mesafeli DWDM uygulamaları için ideal çözüm olmasını sağlar.96CH 50Ghz AAWG DWDM, güç bulunmayan durumlarda geleneksel TFF (ince film filtre) DWDM ürünlerinin yerini almak için kullanılabilir.
GEZHI 96ch AAWG Mux Demux, SONET / SDH, ulaşım PDH, erişim ve optik metro kenarı ağlarındaki ETHERNET hizmetleri için mükemmel şekilde uygun, ölçeklenebilir, yüksek yoğunluklu ve bağımsız bir pasif optik modüldür.
Özellikleri
Yüksek Kanal İzolasyonu
Yüksek Kararlılık ve güvenilirlik
Geniş geçiş bandı
Düşük Ekleme Kaybı
Yüksek koruma derecesi ile maksimum performans için yenilikçi işçilik
Veriye Açılan Uygulamalar İçin Yüksek Kapasite
Gauss şekilli geçiş bantlarına sahip atermal AWG teknolojisine dayanır
Uygulamalar
Metro ağları
Veri merkezi
CATV uygulamaları
Erişim Ağı
WDM Ağı
Telekomünikasyon
Şartname
| Parametre | Özellikler | birim | Yorum Yap | ||
| Min | maksimum | ||||
| Giriş Kanalı | 1 | ||||
| Çıkış Kanalı | 96 | 80, 96 kanal mevcut | |||
| Kanal aralığı | 50 | GHz | |||
| 1dB Bant Genişliği |
0.18 |
mil | Gaussion Türü | ||
| 3dB Bant Genişliği |
0.28 |
mil | |||
| IL | 7 | dB | ITU geçiş bandındaki en kötü durum | ||
| IL UNI. | 1 | dB | |||
| dalgalanma | 0.7 | dB | ITU geçiş bandında kayıp varyasyonu | ||
| PDL | 0.5 | dB | Maks.geçiş bandındaki değer | ||
| Bitişik Karışma | 22 | dB | ITU geçiş bandındaki en kötü durum | ||
| Bitişik Olmayan Karışma | 27 | dB | ITU geçiş bandındaki en kötü durum | ||
| Toplam Karışma | 20 | dB | Diğer tüm kanalların kümülatif karışma | ||
| Geri dönüş kaybı | 40 | dB | |||
| Maksimum Sürekli Optik Güç | 250 | mW | Maksimum giriş optik gücü | ||
| Kromatik Dispersiyon (CD) | -20 | 20 | psn / nm'ye | ||
| PMD | 0.5 | ps | |||
Geleneksel TFF teknolojisi ile karşılaştırıldığında, GEZHI AAWG DWDM Modülü aşağıdaki yeri doldurulamaz ve bariz avantajlara sahiptir:
AAWG DWDM, ITU-G694.1'in daha geniş iletim bant genişliği ile gerektirdiği termal kararlılığa ve gelişmiş ITU-Grid doğruluğuna sahiptir, bu nedenle uzun mesafeli / Metro DWDM optik iletişim sistemi gibi üst düzey alanlara uygulanabilir.
Daha iyi PMD özelliği (<0,5 ps), 40G / 100G DWDM iletim sisteminin gereksinimlerini ve yüksek hızlı sistemin PMD toleransını karşılamasını sağlar.
AAWG'nin harici devre kontrolüne ihtiyacı yoktur.Saf bir pasif ürün olarak, dış sıcaklık için kendi kendine adaptasyon kontrolü yapmak için kendi kendini dengeleme teknolojisini kullanabilir.
Paket resim
|
|
