1x48 CH Atermal Dizi Dalga Kılavuzu Izgarası

Name: 1x48 CH Atermal Dizi Dalga Kılavuzu Izgarası
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 48CH AAWG
Price: 98.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	48CH AAWG
Moq:	1 bilgisayar
fiyat:	pazarlık edilebilir
Delivery Time:	5-8 iş günü
Ödeme Şartları:	T / T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS ,ISO9001

Ürün adı:

AWG DWDM

Kanal:

48CH

dalga boyu:

C13 ila C60

Bağlayıcı:

LC / UPC

Lif:

Tek lif

Uygulama:

Metro ve uzun yol ağ çalışmaları

Ambalaj bilgileri:

Kağıt kutusu

Yetenek temini:

Aylık 100000 Kanal

Vurgulamak:

1x48 AWG DWDM

100Ghz AAWG

48CH AAWG

Ürün Tanımı

100 Ghz 1x48 Athermal Dizi-dalga kılavuzu ızgara DWDM modülü C13 ila C60 dalga boyu

GEZHI 1x48 Athermal Arrayed-waveguide ızgara DWDM, silisyum üzeri silisli düzlemsel teknolojidir.GEZHI'nin DWDM Mux / Demux için kullandığı AWG yongaları, olağanüstü optik performansın ve düşük maliyetin çok önemli olduğu Long-Haul / Metro ve erişim uygulamaları için hedeflenmiştir.

Dizili dalga kılavuzu ızgarası (AWG) dalga boyu bölmeli çoklayıcılar ve 100 GHz kanal aralığına sahip çoğullayıcılar.LC / UPC konektörlü C13'ten C60'a kadar dalga boyu.

Düzlemsel ışık dalgası devreleri (PLC) olan AAWG devre yongaları üretilir.Bu silis-on-silikon dalga kılavuzu, olağanüstü malzeme homojenliği, düşük polarizasyon bağımlılığı ve düşük yayılma kaybı sergiler.

Özellikleri
100 GHz kanal aralığı
Mux veya Demux olarak kullanılabilir
Motorsuz dağıtım düğümleri için termal tasarım.
Geniş Bant tasarımı - geçiş bandındaki homojenliği en üst düzeye çıkarır
Standart Fiber Konnektörler: SC, ST, FC, LC veya özelleştirilmiş
Konektör Cilası: UPC veya APC (uygulanabilir olduğu gibi)

Uygulamalar
WDM iletimi
WDM tabanlı ADM
Optik sinyal işleme
Metro ve uzun mesafeli ağ işleri
Dalgaboyu seçici yönlendirme

Ürün Detayları

Düşük takma kaybı
Mükemmel kanal izolasyonu
Epoksi içermeyen optik yol
Alüminyum pigtailed modülü
DWDM için kanal aralığı 0.8 nm'dir (100 GHz ızgara).1.6nm (200GHz) istek üzerine de temin edilebilir.
Protokol şeffaf (10 Mbps - 100 Gbps)
40 kanal Athermal AWG DWDM mux ve demux
Mesafe: Kullanıcı ekipmanının güç bütçesine bağlı olarak 80 km'ye kadar
ITU-T G.657A1 standardıyla uyumludur.
ISO 9001 üretim tesisi

Şartname

Parametre	Özellikler			birim	Yorum Yap
	Min	maksimum
Giriş Kanalı	1
Çıkış Kanalı	48				32, 40 kanal mevcut
Kanal aralığı	100			GHz
Referans Geçiş Bandı	-12,5		12.5	GHz
Dalgaboyu Doğruluğu	-50		50	pm	İTÜ Şebekesine Göre
1dB Bant Genişliği	0.4			mil	F-Düz üst Tip
3dB Bant Genişliği	0.6			mil
IL			6	dB	ITU geçiş bandındaki en kötü durum
IL UNI.			1	dB
dalgalanma			0.7	dB	ITU geçiş bandında kayıp varyasyonu
PDL			0.5	dB	Maks.geçiş bandındaki değer
Bitişik Karışma	25			dB	ITU geçiş bandındaki en kötü durum
Bitişik Olmayan Karışma	30			dB	ITU geçiş bandındaki en kötü durum
Toplam Karışma	22			dB	Diğer tüm kanalların kümülatif karışma
Geri dönüş kaybı	40			dB
Maksimum Sürekli Optik Güç			250	mW	Maksimum giriş optik gücü
Kromatik Dispersiyon (CD)	-20		20	psn / nm'ye
PMD			0.5	ps

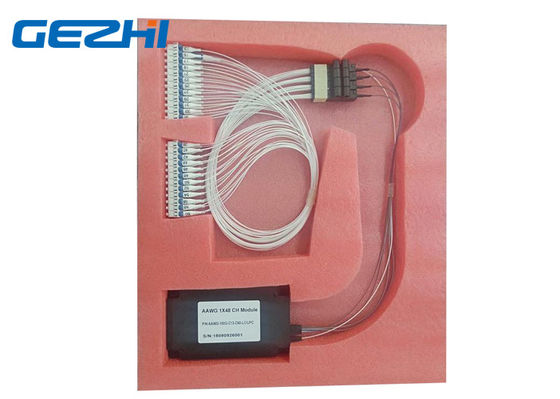

48 kanal AAWG Modül Paketi
