2x2B Fiber Optik Anahtarlar

Name: 2x2B Fiber Optik Anahtarlar
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-FSW-D2x2B
Price: 360.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	GZ-FSW-D2x2B
Moq:	1 bilgisayar
fiyat:	pazarlık edilebilir
Delivery Time:	2-7 iş günü
Ödeme Şartları:	T / T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS ISO9001

Ürün adı:

fiberoptik bypass anahtarı

Kanal:

D2x2 (4x4)

dalga boyu:

1310 ve 1550 nm

Kontrol tipi:

mandallama

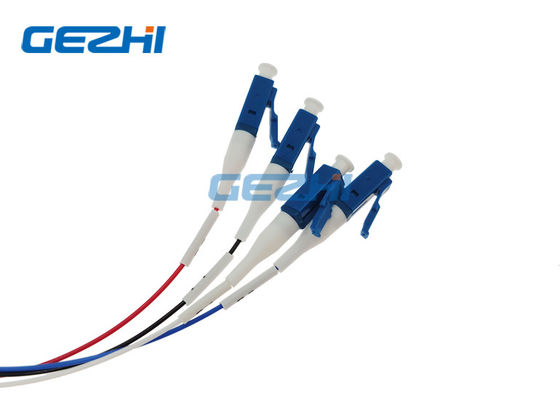

Bağlayıcı:

LC / UPC

Uygulama:

Modül ve Sistem Entegrasyonu

Ambalaj bilgileri:

Plastik Kutu ile bir köpük içinde 2 adet

Yetenek temini:

Aylık 60000pcs

Vurgulamak:

4x4 Fiberoptik Bypass Anahtarı

Mandallama Bypass Anahtarı Modülü

1550nm Mandallama Optik Anahtarı

Ürün Tanımı

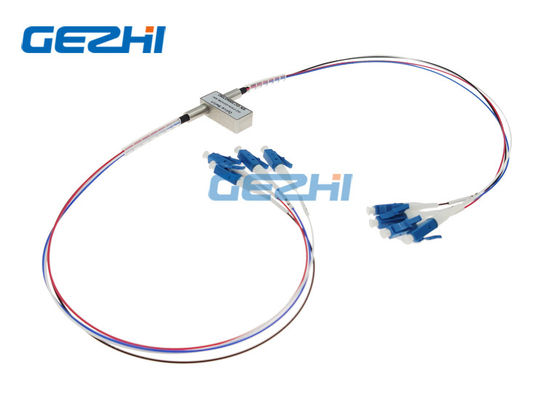

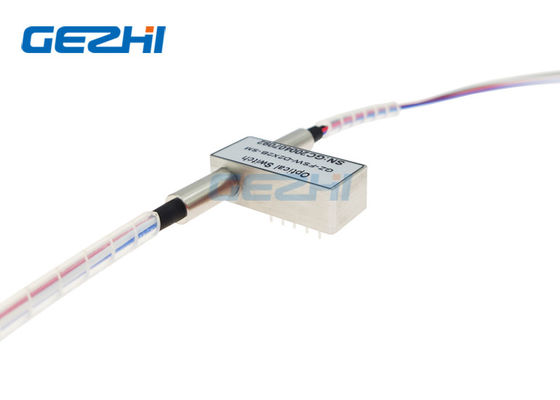

Çift 2x2B Fiber Optik Anahtarlar mini 4x4 fiberoptik bypass anahtarı

GEZHI'nin Dual 2x2B'si ölçüm cihazlarında ve fiber optik iletişim ağları.4 giriş ve 4 çıkış ile birlikte gelir.Bu mini 4x4 fiberoptik bypass anahtarı, bir opto-mekanik konfigürasyon kullanılarak elde edilir ve bir elektrik kontrol sinyali ile etkinleştirilir.GEZHI Dual 2x2B fiber optik anahtarların bu gelişmiş tasarımı, benzeri görülmemiş yüksek kararlılık ve benzersiz düşük maliyet sunar.

Özellikleri

Son derece Kararlı ve Güvenilir

Kısa anahtarlama süresi

Kompakt tasarım, Minyatür boyut
Düşük Ekleme Kaybı

Geniş çalışma dalga boyu aralığı
Arıza Güvenli Kilitleme ve Kilitlemesiz
Tek mod veya Çok modlu isteğe bağlı

Uygulamalar

Sistem Monitörü
Yapılandırılabilir OADM

Büyükşehir bölgesi ağı
Laboratuvarda Ar-Ge

Şartname

Parametreler	birim	GZ-FSW-D2 x 2B
Dalga boyu aralığı	mil	670 980	~ 1650 1260
Çalışma Dalgaboyu	mil	670/785/850/980	1310/1490/1550/1625/1650
Ekleme Kaybı	dB	Tip: 0.8 Maks: 1.2	Tip: 0.6 Maks: 1.0
Geri dönüş kaybı	dB	MM≥30 SM≥50
Diyafoni	dB	MM≥30 SM≥55
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.25
Tekrarlanabilirlik	dB	≤ ± 0.02
Güç kaynağı	v	3.0 veya 5.0
Ömür	zamanlar	≥10⁷
Anahtar Zamanı	Hanım	≤8
Iletim gücü	mW	≤500
Çalışma sıcaklığı	℃	-20 ~ 70
Depolama sıcaklığı	℃	-40 ~ 85
Ağırlık	g	16
boyut	aa	(L) 27,0 × (W) 12,6 × (H) 8,0 (± 0,2 mm) özelleştirme mevcuttur.

Sipariş Bilgisi

GZ-FSW-D2x2B-xxx-xxx-xx-xx

kip	dalga boyu	Gerilim Türü	Kontrol Modeli	Elyaf Türü	Fiber Çapı	Fiber Uzunluğu	Bağlayıcı
G = SM M = AA	85 = 850 nm 13 = 1310nm 15 = 1550 nm 13/15 = 1310/1550 X = Diğer	3 = 3V 5 = 5V	L = Mandallama N = Kilitlemesiz	5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Diğer	25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Diğer	1 = 1 m 2 = 1,5 X = Diğer	0 = Hiç 1 = FC / PC 2 = YP / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC

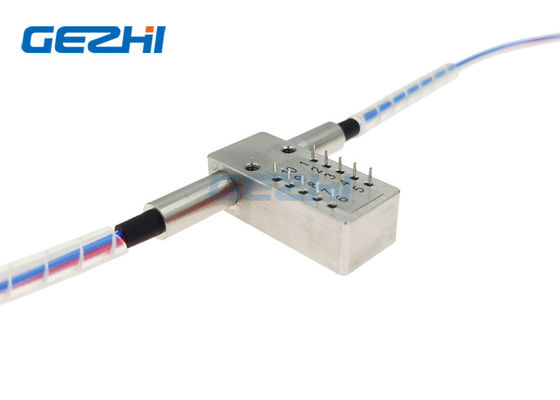

pinler

Kontrol modeli	Optik yol	Elektrikli Tahrik				Durum Sensörü
D2 x 2B	Hafif Pim	1	5	6	10	2-3	3-4	7-8	8-9
Sigara mandallama	P1-P3 P1'-P3 '	-	-	-	-	Kapat	Açık	Açık	Kapat
Sigara mandallama	P1-P4, P1'-P4 ' P3-P2, P3'-P2 '	V +	-	-	GND	Açık	Kapat	Kapat	Açık

Elektrik

Özellikler	Voltaj	şimdiki	Direnç
5V Kilitleme	4.5 ~ 5.5	36 ~ 44mA	125Ω
5V Kilitlemesiz	4.5 ~ 5.5	26 ~ 32mA	175Ω
3V Kilitleme	2.7 -3.3	54 ~ 66mA	50Ω
3V Kilitlemesiz	2.7 -3.3	39 ~ 47mA	70Ω

Paket Resim
