32 CH DWDM Mux Demux

Name: 32 CH DWDM Mux Demux
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 32CH-AAWG-E
Price: 98.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	32CH-AAWG-E
Moq:	1 bilgisayar
fiyat:	pazarlık edilebilir
Delivery Time:	5-8 iş günü
Ödeme Şartları:	T / T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS ,ISO9001

Ürün adı:

AWG Dalga Kılavuzu DWDM

dalga boyu:

C19 ila C50

Kanal:

32 Kanal

paket:

Bağımsız 1U 19 "Raf

Özellikleri:

Güç gerekmez

Uygulama:

Optik sinyal işleme

Ambalaj bilgileri:

Kağıt kutusu

Yetenek temini:

Aylık 100000 Kanal

Vurgulamak:

C Bandı AWG Mux Demux

32 Kanal AWG DWDM

32CH Atermal AWG Modülü

Ürün Tanımı

C bandı AWG Dalga Kılavuzu 32 CH 100GHz DWDM Mux / Demux

Gezhi'nin C bandı AWG Waveguide 32 CH 100GHz DWDM Mux / Demuxdüşük kayıplı, yüksek yoğunluklu ve bağımsız pasif optik modüldür.AthermalDizi Dalga Kılavuzu Izgarasıile Gauss Monolitik Teknolojisi.C bandı AWG Waveguide 32 CH 100GHz DWDM Mux / Demux, metro erişimi ve veri merkezleri uygulamaları için ultra düşük kayıplı (Maks: 3.5dB) ve yüksek kanal izolasyonlu WDM çözümü sunar.bu C bandı AWG Waveguide 32 CH 100GHz DWDM Mux / Demux 1U 19 "Rackmount'ta fiber kullanımı, uzun süreli güvenilirlik ve mükemmel kanal izolasyon kolaylığı. C bandı AWG Waveguide 32 CH 100GHz DWDM Mux / Demux Modülü dahili bir Mux veya tek bir ünitede bir demux ve tek ağ fiberleri üzerinde çalışıyor.

Özellikleri	Uygulamalar
Ultral Düşük Ekleme Kaybı Yüksek Kanal İzolasyonu Güç gerekmez Standalong 19 "1U Rafa Montaj	Dalgaboyu seçici yönlendirme Optik sinyal işleme Metro ve uzun yol ağları WDM iletimi

Gauss Atermal AWG DWDM Ekipmanları

Şartname

Parametreler	Koşullar	Özellikler			Birimler
Parametreler	Koşullar	Min.	Maks.
Çalışma sıcaklığı	İşletme	-5	65		oC
Çalışma Nemi	İşletme	5	95		Bağıl nem%
Depolama sıcaklığı	Non_Operating	-40	85		oC
Depolama Nemi	Non_Operating	5	95		Bağıl nem%
*OPTİK ÖZELLİKLER*	*AWG GAUSSIAN AAWG*
Parametreler	Durum	gözlük			Birimler
Parametreler	Durum	Min	tip	maksimum
Kanal Sayısı			1-1 x 32
Sayı Kanalı Aralığı	100GHz		100		GHz
Değ.Merkez Dalga Boyu	ITU frekansı.		C – bandı		mil
Kanal Geçişini Temizle			± 0.1		mil

Dalgaboyu Kararlılığı	Tüm kanalların dalga boyu hatasının maksimum aralığı ve ortalama polarizasyondaki sıcaklıklar.		± 0.05		mil
-1 dB -1 dB Kanal Bant Genişliği	Geçiş bandı şekli ile tanımlanan net kanal bant genişliği.Her kanal için	0.24			mil
-3 dB -3 dB Kanal Bant Genişliği	Geçiş bandı şekli ile tanımlanan net kanal bant genişliği.Her kanal için	0.43			mil
ITU ızgarasında Optik Ekleme Kaybı	Tüm kanallar için ITU dalga boyunda minimum iletim olarak tanımlanır.Her kanal için, tüm sıcaklıklarda ve polarizasyonlarda.		3.2	3.5	dB
Bitişik Kanal İzolasyonu	ITU ızgara dalga boyunda ortalama iletimden bitişik kanalların ITU bandı içindeki en yüksek güce, tüm polarizasyonlara ekleme kaybı farkı.	30			dB
Bitişik Olmayan, Kanal İzolasyonu	Bitişik olmayan kanalların ITU bandı içindeki ITU ızgara dalga boyundaki ortalama iletimden en yüksek güce, tüm polarizasyonlara ekleme kaybı farkı.	40			dB
Toplam Kanal İzolasyonu	ITU bant dalga boyunda ortalama iletimden ITU bandı içindeki en yüksek güce, tüm polarizasyonlara kadar toplam kümülatif insersiyon kaybı farkı bitişik kanallar da dahil olmak üzere diğer tüm kanalların.	33			dB
Ekleme Kaybı Tekdüzelik	Tüm kanallar, polarizasyonlar ve sıcaklıklar boyunca ITU içindeki yerleştirme kaybı varyasyonunun maksimum aralığı.		0.8	1.0	dB
Ekleme Kaybı Dalgalanması	Herhangi bir maksimum ve herhangi bir minimum optik kayıp Her porttaki her kanal için sınır noktaları hariç ITU bandı		0.4	0.5	dB
Yönelme	Herhangi bir kanaldan (kanal n hariç) yansıtılan gücün giriş kanalından n girişe oranı	50			dB
Optik Geri Dönüş kaybı	Giriş ve çıkış bağlantı noktaları	40			dB
Net Kanal Bandında PDLPolarizasyona Bağlı Kayıp	ITU bandında ölçülen en kötü durum değeri		0.3	0.5	dB
Polarizasyon Modu Dağılımı				0.5	ps
Maksimum Optik Güç				23	dBm
MUXDEMUX giriş çıkışı İzleme aralığı		-35		23	dBm

Sipariş Bilgileri

AWG

Kanal aralığı

Kanal Sayısı

Yapılandırma

1. Kanal

Paket Tipi

Giriş / Çıkış Konnektörü

1 = 100GHz

32 = 32Channel

40 = 40 Kanal

44 = 44 Kanal

48 = 48 Kanal

S = Tek Elyaf

D = Çift Fiber

21 = Ch21

......

34 = Ch34

......

50 = CH50

......

RU = 19 ”1U Rafa Montaj

0 = Hiç

1 = YP / APC

2 = FC / PC

3 = SC / APC

4 = SC / PC

5 = ST / PC

6 = ST / APC

7 = LC / PC

8 = LC / APC

S = Belirli

Bağımsız 1x32 Kanal Gauss AAWG Ekipmanları

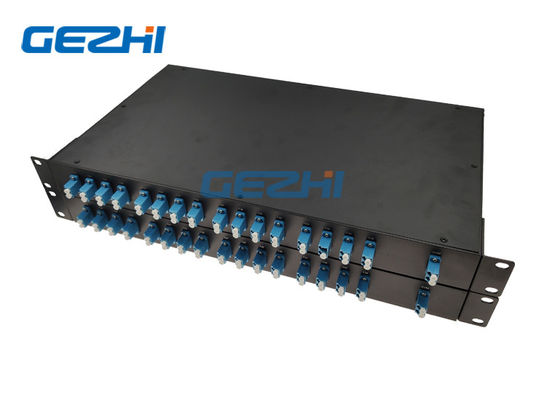

32 CH DWDM Mux Demux 0

32CH Athermal AWG DWDM Tek Fiber üzerinden çift yönlü iletim

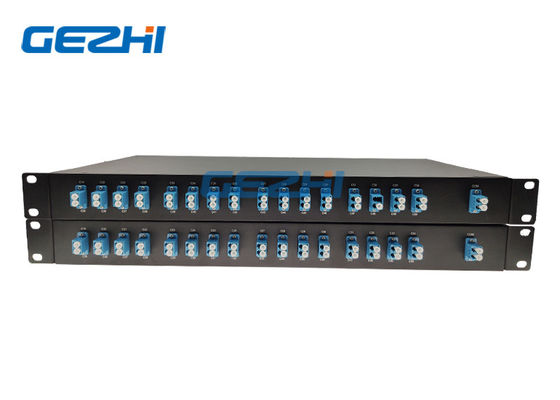

32 CH DWDM Mux Demux 1

Athermal AWG DWDM Mux Modül Paketi

32 CH DWDM Mux Demux 2
