| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-1x1-13/15 |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T/T, Batı Birliği |

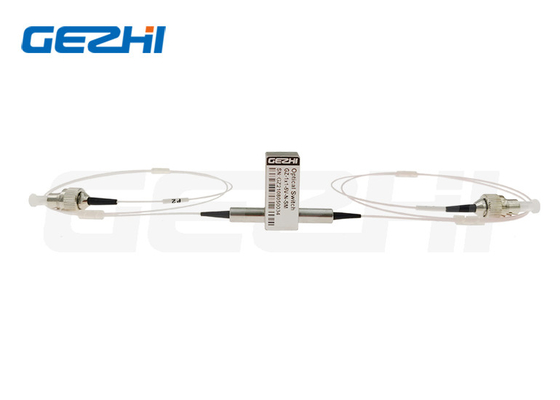

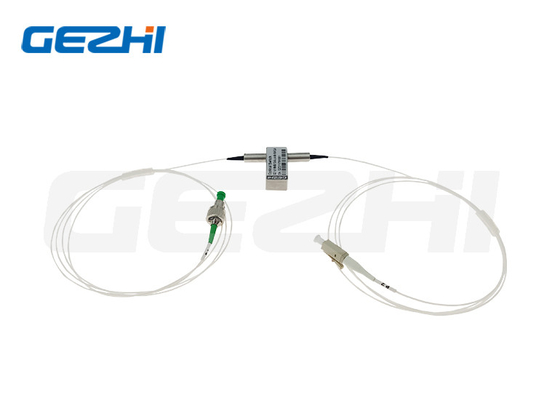

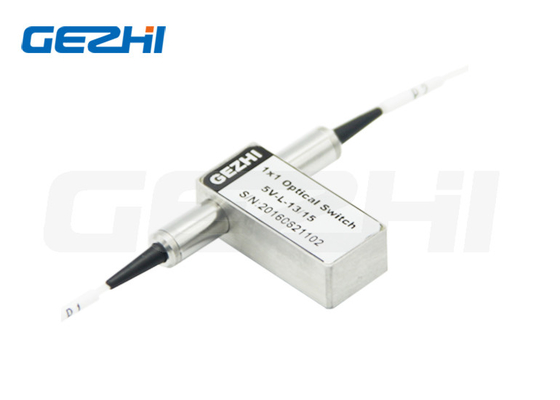

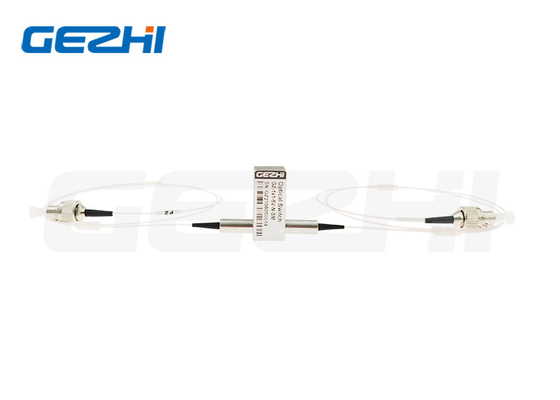

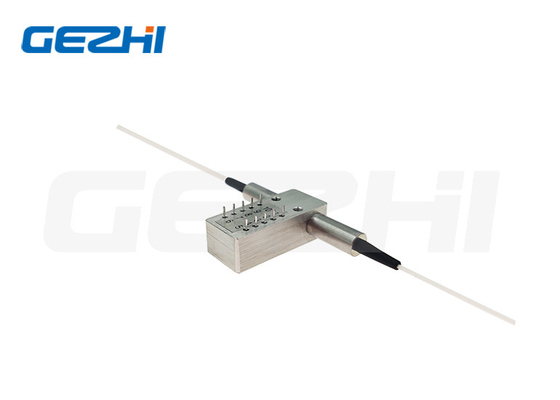

Kilitli Kilitli Mekanik Optik Anahtar 1310nm LC UPC APC 3V 5V 500mW
1x1 Optik anahtarlar
Gezhi 1x1 Opto-Mekanik İki Yönlü Fiber Optic Switch, 1 gelen optik sinyali 1 çıkış lifine yönlendirerek optik kanalları birbirine bağlar.Bu, bir optik-mekanik yapılandırma kullanarak elde edilir ve elektrikli bir kontrol sinyali ile etkinleştirilir.Anahtar elektrikli konum sensörlerine sahip.
İnce film filtresi teknolojisine dayanarak ışık yamalarını değiştirmek için sağlam bir yöntem sağlıyor.Bu ürün serisi, yüksek güvenilirlik ve düşük üretim maliyeti sunan önemli ölçüde basitleştirilmiş bir platform yapılandırmasına sahiptir.Bu yeni tasarım hareketli parça pozisyon hassasiyetini önemli ölçüde azaltır, benzeri görülmemiş yüksek istikrar ve eşsiz düşük maliyet sunar.
Optik yol
Mekanik çizim
Özellikleri
Kanal Engelleme
Spesifikasyon
| Parametreler | Özellikler | Birim |
| Çalışma Dalga Boyutu | 1260~1620 (SM) | nm |
| Ekleme Kaybı | ≤1.0 | dB |
| Dalga boyuna bağlı kayıp | ≤0.25 | dB |
| Kutuplaşma Bağımlı Kayıp | ≤0.05 | dB |
| Sıcaklığa Bağlı Kayıplar | ≤0.20 | dB |
| Geri dönüş kaybı | SM≥50 | dB |
| Çapraz Konuşma | SM≥55 | dB |
| Değiştirme Saati | ≤ 8 | ms |
| Tekrarlanabilirlik | ≤±0.02 | dB |
| Dayanıklılık | ≥ 107 | zaman |
| Çalışma Voltajı | 3 ya da 5 | V |
| Değiştirme Tipi | Kapatılmayan/Kapatılan | |
| Çalışma sıcaklığı | -20~+70 | °C |
| Depolama sıcaklığı | -40~+85 | °C |
| Optik Güç | ≤ 500 | mW |
| Boyut | 27.0L×12.5W×8.4H | mm |
Çubuklar
| Türü | Optik yol | Elektrikli tahrik | Durum sensörü | ||||||
| 1x1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | 3-4 Pin | Pin 7-8 | Pin 8-9 | |
| Kapalı olmayan | KUT | - Hayır. | - Hayır. | - Hayır. | - Hayır. | Yakın. | Açık. | Açık. | Yakın. |
| P1-P2 | V+ | - Hayır. | - Hayır. | GND | Açık. | Yakın. | Yakın. | Açık. | |
| Kapatma | KUT | - Hayır. | - Hayır. | GND | - Hayır. | Yakın. | Açık. | Açık. | Yakın. |
| P1-P2 | V+ | GND | - Hayır. | - Hayır. | Açık. | Yakın. | Yakın. | Açık. | |
Sipariş Bilgisi
GZ-1×1-13/15
| Mod | Dalga boyu | Voltaj Türü | Kontrol Modeli | Elyaf Türü | Fiber çapı | Fiber Uzunluğu | Bağlantı |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Diğerleri |
3=3V 5=5V |
L=Kapatma N=Kapalı olmayan |
5=50/125 6=62.5/125 9=9/125 X=Diğerleri |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Diğerleri |
1=1m 2=1.5m X=Diğerleri |
0=Hiçbir X=Diğerleri |
video
|
|
