| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-1x1-13/15 |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T/T, Western Union |
GEZHI Fotonik Co, Ltdağırlıklı olarak CEx WDM, DWDM, AWG DWDM Modülü, CWDM, Filtre WDM, 1x1, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 ve 1xN Çok Kanallı Optik Anahtar, Optik Anahtar Ekipmanları gibi Mekanik Optik Anahtar üreten bir fabrikadır. MEMS Optik Anahtar, MEM VOA, Optik Yama Kablosu vb.

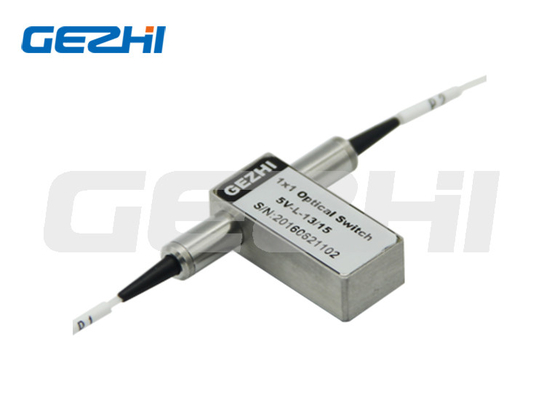

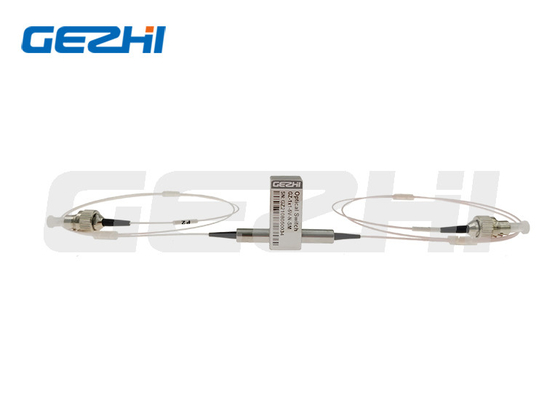

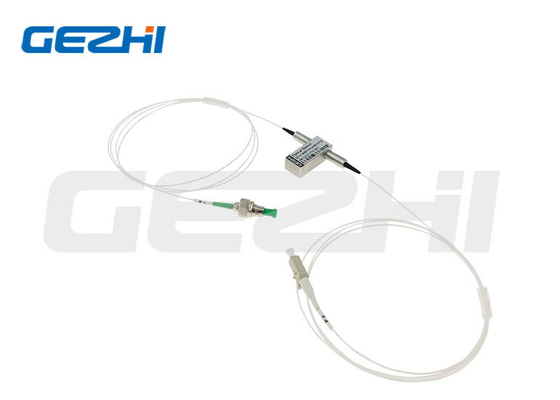

1x1 Optik Anahtarlar
1x1 optik anahtar, optik sinyali bağlayarak veya bloke ederek optik yola bağlanır, ürün optik yolu değiştirmek için elektrik sinyali ile kontrol eder.Mükemmel tasarım, ürünün optik anahtarlama ve korumada yaygın olarak kullanılan yüksek kararlılık, yüksek güvenilirlik, düşük kayıp avantajlarına sahip olmasını sağlar.
|
Özellikler Fail-Safe Kilitleme
Eşsiz Düşük Maliyet
Düşük Optik Bozulmalar Epoksisiz Optik Yol
Yüksek güvenilirlik
|
Uygulamalar Kanal Engelleme Yapılandırılabilir Ekle/Bırak
Sistem İzleme
Enstrümantasyon
|
Şartname
| parametreler | Özellikler | Birim |
| Çalışma Dalgaboyu | 1260~1620(GK) | deniz mili |
| Ekleme Kaybı | ≤1.0 | dB |
| Dalga boyuna bağlı kayıp | ≤0,25 | dB |
| Polarizasyona Bağlı Kayıp | ≤0,05 | dB |
| Sıcaklığa Bağlı Kayıp | ≤0,20 | dB |
| Geri dönüş kaybı | SM≥50 | dB |
| Karşılıklı Konuşma | SM≥55 | dB |
| Geçiş Süresi | ≤8 | Hanım |
| tekrarlanabilirlik | ≤±0,02 | dB |
| dayanıklılık | ≥107 | zamanlar |
| Çalışma gerilimi | 3 veya 5 | V |
| Anahtar Türü | Mandalsız/Mandallı | |
| Çalışma sıcaklığı | -20~+70 | ℃ |
| Depolama sıcaklığı | -40~+85 | ℃ |
| Optik Güç | ≤500 | mW |
| Boyut | 27,0 L×12,5 G×8,4 Y | mm |
Sipariş Bilgisi
GZ-1×1-13/15
| mod | dalga boyu | Gerilim Tipi | Kontrol Modeli | Elyaf Tipi | Elyaf Çapı | Elyaf Uzunluğu | Bağlayıcı |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550 nm X=Diğerleri |
3=3V 5=5V |
L=Mandallama N=Kilitlemesiz |
5=50/125 6=62,5/125 9=9/125 X=Diğerleri |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Diğerleri |
1=1m 2=1.5m X=Diğerleri |
0=Yok X=Diğerleri |
Pimler
| Tip | Optik Rota | Elektrikli Tahrik | Durum Sensörü | ||||||
| 1×1 | Pim 1 | Pim 5 | Pim 6 | Pim 10 | Pim 2-3 | Pim 3-4 | Pim 7-8 | Pim 8-9 | |
| Mandalsız | KESMEK | -- | -- | -- | -- | Kapalı | Açık | Açık | Kapalı |
| P1-P2 | V＋ | -- | -- | GND | Açık | Kapalı | Kapalı | Açık | |
| mandallama | KESMEK | -- | -- | GND | -- | Kapalı | Açık | Açık | Kapalı |
| P1-P2 | V＋ | GND | -- | -- | Açık | Kapalı | Kapalı | Açık | |
Sipariş Bilgisi
GZ-1×1-13/15
| mod | dalga boyu | Gerilim Tipi | Kontrol Modeli | Elyaf Tipi | Elyaf Çapı | Elyaf Uzunluğu | Bağlayıcı |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550 nm X=Diğerleri |
3=3V 5=5V |
L=Mandallama N=Kilitlemesiz |
5=50/125 6=62,5/125 9=9/125 X=Diğerleri |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Diğerleri |
1=1m 2=1.5m X=Diğerleri |
0=Yok X=Diğerleri |
Optik Rota
Mekanik Çizim
video
|
|
