| Brand Name: | GEZHI or OEM |
| Model Numarası: | D2x2B-SM-13/15-5N |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |

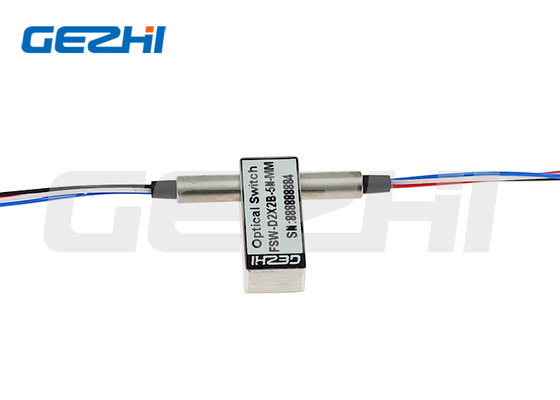

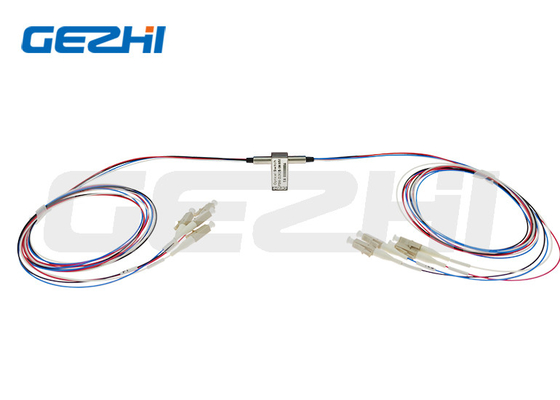

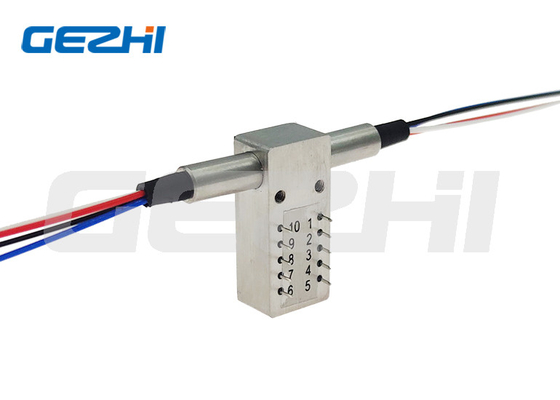

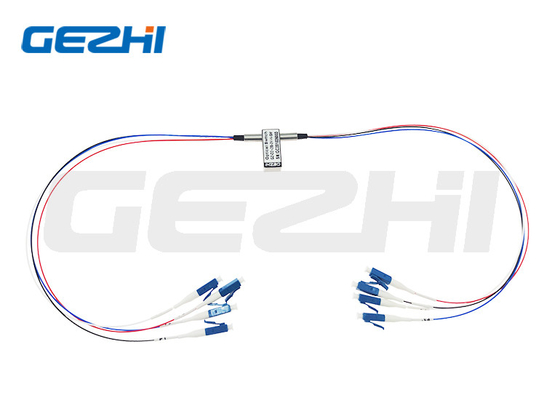

Çift 2x2 Baypas Opto-Mekanik Optik Anahtarlar
(4x4 Fiber Optik Anahtar)
Tanım
GEZHI Photonics Dual 2x2B Single-mode veya Multi-Mode Mekanik OptikAnahtar, gelen bir optik sinyali seçilen bir çıkış fiberine yönlendirerek optik kanalları birbirine bağlar.Bu, patent bekleyen bir opto-mekanik tescilli konfigürasyon kullanılarak elde edilir ve bir elektrik kontrol sinyali ile etkinleştirilir.
GEZHI'nin Çift 2x2B (D2x2B) SM veya MM Mekanik Optik Anahtarı, Singlemode 1310/1550nm ve Multimode 850nm dalga boyunda tüm dalga boylarını destekler, ultra yüksek güvenilirlik, düşük ekleme kaybı, hızlı anahtarlama hızı ve çift yönlü performans sunar.Optik anahtarlar, Optik Ağ, Koruma, Verici ve Alıcı Koruması, Ağ Test Sistemi ve Enstrümantasyon için yaygın olarak kullanılmaktadır.
|
Özellikler Düşük karışma, Düşük Ekleme KaybıGeniş çalışma dalga boyu AralığıDikiş-mühür paketiSon Derece Kararlı ve GüvenilirOptik Yolda Epoksi İçermezİsteğe bağlı tek mod veya Çok modluFail-Safe Kilitleme ve Kilitlememe |
Uygulamalar Ağ değiştirmeSistem izlemeModül ve Sistem EntegrasyonuMetropolitan Alan Ağı (MAN)Ağ koruması ve restorasyonuEnstrümantasyon, test ve ölçüm |
Teknik Parametre
| modeli | Birim | GZ-FSW-D2x2B | |
| çalışma dalga boyu | deniz mili | 850±40/1300±40 | 1260～1620 |
| dalga boyu | deniz mili | 850&1300 | 1310&1550 |
| Ekleme kaybı | dB | Tip:1.0 Maks:1.5 | |
| Geri dönüş kaybı | dB | MM≥30 SM≥50 | |
| Karşılıklı konuşma | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| tekrarlanabilirlik | dB | ≤±0,02 | |
| Gerilim | v | 3,0 veya 5,0±0,5 | |
| Çalışma ömrü | Zaman | ≥107 | |
| Geçiş zamanı | Hanım | ≤8 | |
| Güç kontrolü | mW | ≤500 | |
| Çalışma sıcaklığı | ℃ | -20~+70 | |
| Depolama sıcaklığı | ℃ | -40~+85 | |
| lif rengi |
P1,P1':Siyah P2,P2':Kırmızı P3,P3':Mavi P4,P4':Beyaz |
||
| Boyut | mm | 27.0×12.0×8.2 | |
| Not: 1 Çalışma sıcaklığı ve SOP dahilinde.2 Konektörler Hariç. | |||
video
|
|
