| Brand Name: | GEZHI or OEM |
| Model Numarası: | 96 Kanal AWG DWDM mux Demux Modülü |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |

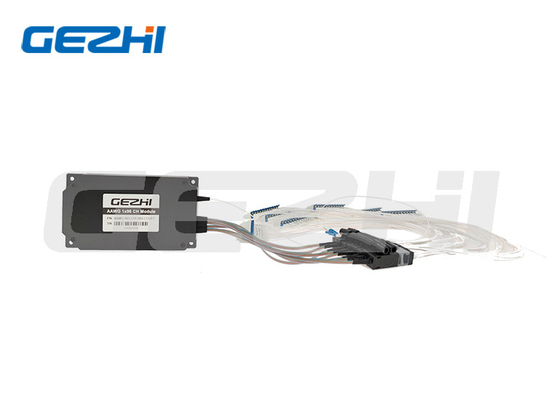

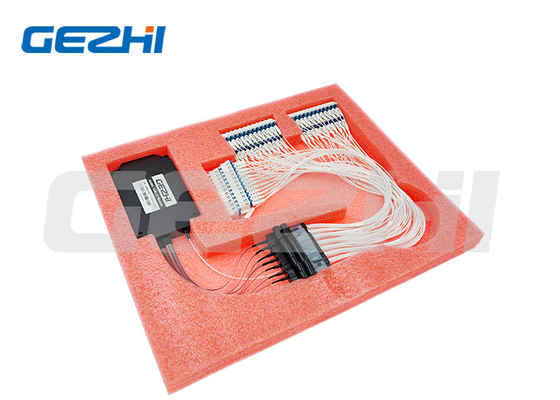

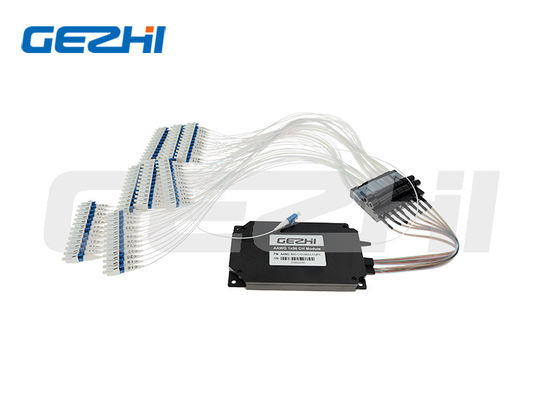

96 Kanal AAWG Modülü, DWDM Ağı İçin Termal Dizili Dalga Kılavuzu Izgarası
Ürüne Genel Bakış
Athermal AWG(AAWG), standart Termal AWG(TAWG) ile eşdeğer performansa sahiptir ancak stabilizasyon için elektrik gücü gerektirmez.Gücün olmadığı durumlarda İnce Film Filtrelerinin (Filtre tipi DWDM modülü) doğrudan yerine kullanılabilirler, ayrıca erişim ağlarında -30 ila +70 derecenin üzerindeki dış mekan uygulamaları için de uygundurlar. Gezhi Photonics'in Athermal AWG (AAWG) mükemmel sağlar kompakt bir pakette optik performans, yüksek güvenilirlik, fiber işleme kolaylığı ve güç tasarrufu çözümü.
Özellikler
Düşük PDL
Düşük kromatik dağılım
Düşük ekleme kaybı
Telcordia GR-1221-Core onaylı
MUX/DEMUX İşlevselliği
Termal Tasarım, Elektrik Gücü Gerekli Değildir
Kompakt Paket
Çok Kanallı Numara
Uygulamalar
Optik ekleme/bırakma çoğullama
dalga boyu yönlendirme
DWDM iletimi
Teknik parametreler
| Parametre | birim | Düz üst | Gauss | Düz üst | Gauss |
| Kanal Sayısı | 16/32/40/48 | 80/88/96 | |||
| Kanal aralığı | ghz | 50 | 50 | ||
| kanal frekansı | Thz | Mavi bant=1528.773~1547.316 | C bandı=1526.827~1564.679 | ||
| Kırmızı bant=1545.720~1564.679 | |||||
| dalga boyu doğruluğu | deniz mili | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
| 1db bant genişliği | deniz mili | >0,18 | >0,12 | >0,18 | >0,12 |
| 3db bant genişliği | deniz mili | >0,28 | >0,20 | >0,28 | >0,20 |
| Ekleme kaybı (geçiş bandı) | dB | <4.5 | <3.7 | <5.5 | <4.5 |
| Bitişik kanal karışması | dB | >27 | >27 | ||
| Bitişik olmayan kanal karışması | dB | >30 | >30 | ||
| Toplam karışma | dB | >24 | >24 | ||
| Ekleme kaybı tekdüzeliği | dB | <1.2 | <1,5 | ||
| Polarizasyon kaybı | dB | <0,5 | <0,5 | <0,5 | <0,5 |
| Geri dönüş kaybı | dB | >40 | |||
| Dağılım | ps/nm | ±10 | |||
| Çalışma sıcaklığı | ºC | -20~70 | |||
| Boyut (uzunluk * genişlik * yükseklik) | mm | 120*70*12.3 | 130*90*11.3 | ||
|
|
