| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x2,2x2 PM Filtre Bağlayıcı |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |

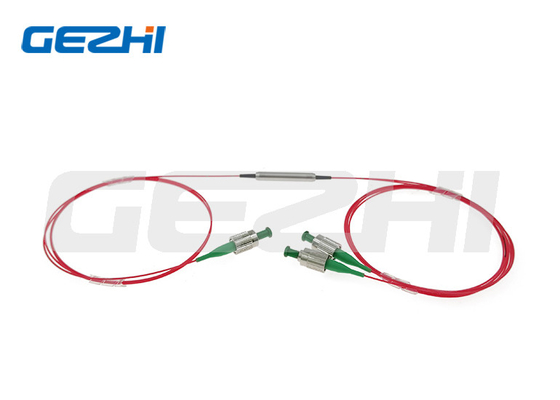

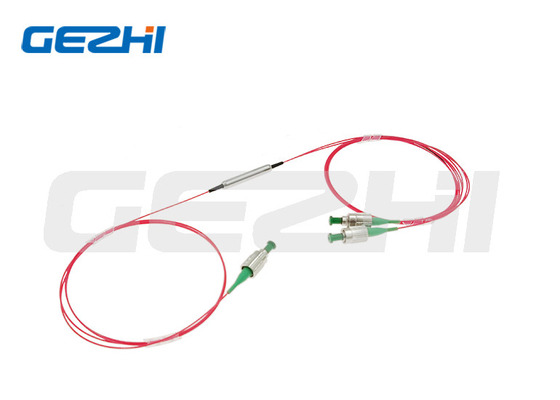

Fabrika fiyatı 1x2,2x2 Polarizasyon Bakım Filtresi Bağlayıcı Dalgaboyu 1310/1480/1550/1940/2000nm
Ürüne Genel Bakış

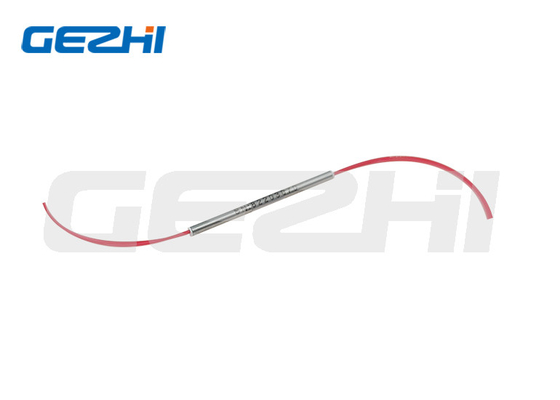

Polarizasyon Koruma Kuplörü, yüksek ER ile polarizasyonu korurken optik sinyal ayırma sağlayan mikro optik filtre tipi bir cihazdır.Polarizasyon Koruyucu Bağlayıcı, %1'den %50'ye kadar geniş bir bağlantı oranı aralığında mevcuttur ve ayrıca 1x2 ve 2x2 tipleri mevcuttur.

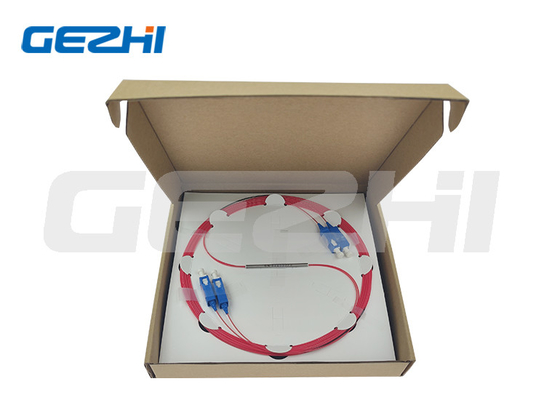

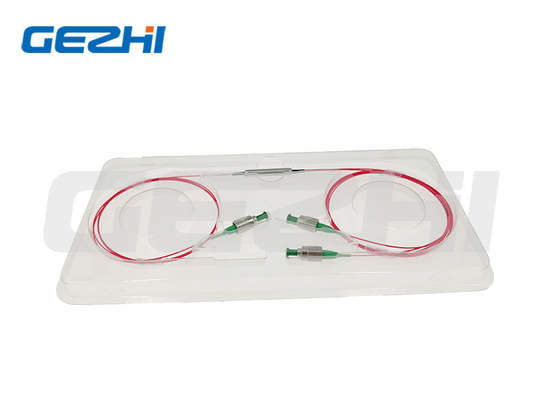

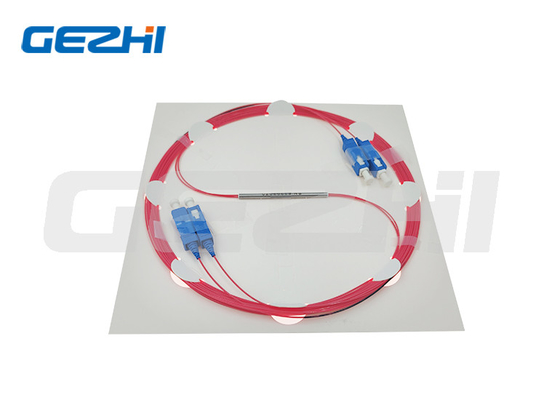

Ürün paketleme
| bitmiş ürün | iç kutu | kutu |
Uygulama ve Özellikler
|
Uygulamalar |
Özellikler |
| parametreler | Birim | Değerler | ||||
| Tip | / | 1x2 veya 2x2 | ||||
| Merkez Dalgaboyu | deniz mili | 1310 | 1480 | 1550 | 1940 | 2000 |
| Çalışma Dalga Boyu Aralığı | deniz mili | ±40 | ±40 | ±40 | ±40 | ±40 |
| Kaplin Oranına dokunun | % | 1±0,5%, 5±1,0%, 10±2,0% ve 50% | ||||
| Ekleme Kaybı | dB | Bağlantı Oranı ile ilgili IL | ||||
| Aşırı Kayıp | dB | 1x2:≤0,7 ;2x2:≤1.0 | 1x2:≤1,2 ;2x2:≤1,5 | |||
| Tekdüzelik (Yalnızca 50/50 için) | dB | 1x2:≤0,4 ;2x2:≤0,6 | 1x2:≤0,6 ;2x2:≤0,8 | |||
| Sönme Oranı | dB | 1x2:≥20 ;2x2:≥18 | 1x2:≥18 ;2x2:≥17 | |||
| Geri dönüş kaybı | dB | ≥50 | ||||
| Maksimum Güç Kullanımı (CW) | W | 0,5, 1, 2 veya 5 | ||||
| Çekme Yükü | N | ≤5 | ||||
| Çalışma sıcaklığı | ℃ | -5~+75 | ||||
| Depolama sıcaklığı | ℃ | -40~+85 | ||||
Not 1.Özelleştirme mevcuttur.Bağlayıcı varsayılan yavaş eksen hizalama anahtarı
Yukarıdaki özellikler konektörsüz cihaz içindir, Konnektörlü ise, IL 0,3dB daha yüksek olur, dönüş kaybı 5dB azalır ve Extinction Ratio 2dB azalır.
2.>10W yüksek güçlü uygulamalar için ısı emici paketi kullanacağız
3. Darbe uygulaması varsa, lütfen bizi darbe enerjisi ve tepe gücü hakkında bilgilendirdiğinizden emin olun.
boyutlar
Sipariş Bilgileri
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①Dalga boyu: | 1310=1310 nm;1480=1480nm;1550=1550 nm;1940=1940nm;2000=2000 nm;S=Belirt |
| ②Yapılandırma Türü: | 12=1x2, 22=2x2 |
| ③Birleştirme Oranı: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=Belirt |
| ④Çalışma Ekseni: | B=Her iki eksen de çalışıyor, F=Yavaş Eksen Çalışıyor, Hızlı eksen bloke edilmiş |
| ⑤Fiber Tipi: | PM1300;PM1550;PM1950;S=Belirt |
| ⑥Güç Kullanımı: | 0L=0,5W;01=1W;02=2W |
| ⑦Paket Boyutları: | S1=5,5x35mm;S=Belirt |
| ⑧Saç Örgüsü Türü: | 00=çıplak lif;09=900um gevşek tüp |
| ⑨Fiber Uzunluğu: | 08=0.8m;10=1m;S=Belirt |
| ⑩Bağlayıcı Tipi: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Belirt |
|
|
