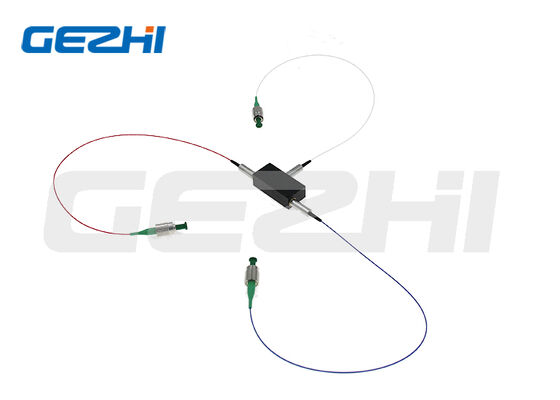

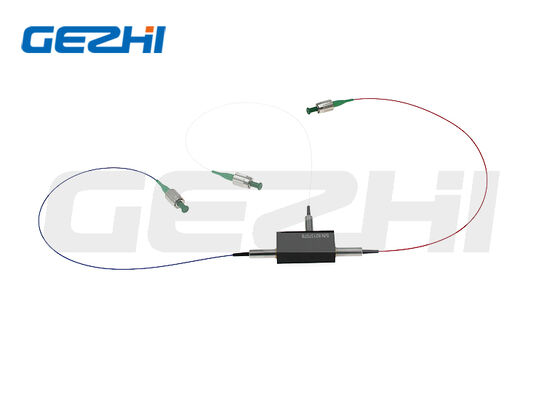

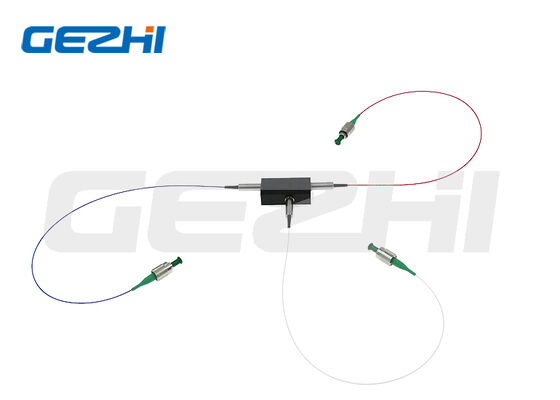

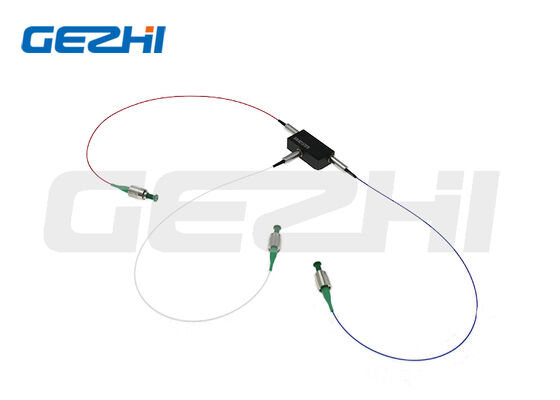

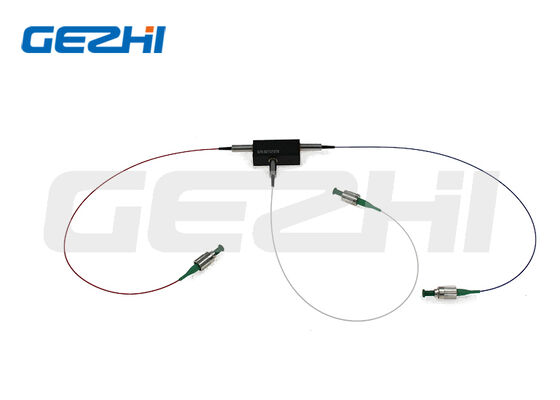

TGG Kristal Temelli Polarizasyon Yüksek yok olma oranı düşük ekleme kaybı ve geniş dalga boyutu kapsamı ile optik dolaşımlı koruma

Name: TGG Kristal Temelli Polarizasyon Yüksek yok olma oranı düşük ekleme kaybı ve geniş dalga boyutu kapsamı ile optik dolaşımlı koruma
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Optik Sirkülatörün Korunması için 3 Bağlantı Noktalı TGG Polarizasyonu
Price: 638.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	Optik Sirkülatörün Korunması için 3 Bağlantı Noktalı TGG Polarizasyonu
Moq:	1 adet
fiyat:	US$288-US$988
Ödeme Şartları:	T/T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS,ISO9001

Çalışma Dalga Boyu:

532/635/680/780/808/850/930/980/1030/1053/1064/1150nm

Ekleme Kaybı:

≤1,5dB (780-1150nm); ≤2,5dB (532/635/680nm)

Minimum İzolasyon:

≥20 / ≥22dB

Sönme oranı:

≥18dB (Tip B); ≥20dB (Tip F)

Maksimum CW Gücü:

0,5 / 5 / 10 / 20W

Paket boyutu:

70×28×26mm

Ambalaj bilgileri:

Kağıt Kutusu

Ürün Tanımı

Polarizasyonu Koruyan Optik Sirkülatör TGG tabanlı (532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150nm)

Ürüne Genel Bakış

Optik sirkülatörü koruyan Gezhi Photonics TGG tabanlı polarizasyon, çekirdek bileşen olarak yüksek performanslı terbiyum galyum garnet manyeto-optik kristalini benimser. Görünür ve yakın kızılötesi ortak bantlar dahil olmak üzere 532 nm'den 1150 nm'ye kadar geniş bir dalga boyu aralığını kapsar.

Bu PM sirkülatör, ultra düşük ekleme kaybı, üstün izolasyon, yüksek söndürme oranı ve yüksek geri dönüş kaybına sahiptir. 0,5 W'tan 20 W'a kadar CW güç kullanımını ve iki polarizasyon ekseni çalışma modunu (yalnızca Tip B çift eksen ve Tip F yavaş eksen) destekler. Tamamen özelleştirilebilir pigtail fiber, fiber uzunluğu, konektör tipi ve darbe tepe gücü ile standart 70×28×26mm kompakt paket mevcuttur. Fiber lazer amplifikatörler, tıbbi optik cihazlar ve hassas optik test sistemleri için idealdir.

Temel Özellikler

Düşük Ekleme Kaybı: 780–1150nm bantları için ≤1,5dB, 532/635/680nm için ≤2,5dB
Yüksek İzolasyon: Minimum izolasyon ≥20dB, ≥26dB'ye kadar tepe izolasyonu
Yüksek Sönme Oranı: ≥18dB (Tip B), ≥20dB (Tip F)
Yüksek Geri Dönüş Kaybı ≥45dB, ultra düşük karışma
Geniş dalga boyu kapsamı: 532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150nm
Çoklu CW güç seçenekleri: 0,5W, 5W, 10W, 20W
İki polarizasyon hizalama modu: B (her iki eksen), F (yalnızca yavaş eksen)
Çeşitli PM fiber seçenekleri: PM460, PM630, PM780, PM980, PM1060
İsteğe bağlı pigtail: Çıplak fiber / 900μm gevşek tüp; özelleştirilebilir fiber uzunluğu
Çoklu konnektör seçenekleri: FC/UPC, FC/APC, SC/UPC, SC/APC
Geniş çalışma sıcaklığı aralığı: 0°C ~ +60°C; depolama sıcaklığı: -10°C ~ +75°C
Özel paketleme, dalga boyu ve darbe gücü özellikleri desteklenir

Tipik Uygulamalar

Fiber Amplifikatörler ve Fiber Lazer Sistemleri
Tıbbi Optik Ekipmanlar ve Tıbbi Lazerler
Optik Test ve Ölçüm Cihazları
Hassas Polarizasyon Optik Devreleri
İnterferometri ve Laboratuvar Araştırma Kurulumları

Teknik Özellikler

Parametre	Birim	Şartname
Çalışma Dalga Boyu	nm	532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 / 1053 / 1064 / 1150
Dalga Boyu Bant Genişliği	nm	±5 / ±10 (Dalga boyuna bağlıdır)
Ekleme Kaybı	dB	≤1,5 (780–1150nm); ≤2,5 (532/635/680nm)
Minimum İzolasyon	dB	≥20 / ≥22
Tepe İzolasyonu	dB	≥25 / ≥26
Yok Olma Oranı (Tip B)	dB	≥18
Yok Olma Oranı (Tip F)	dB	≥20
İade Kaybı	dB	≥45
Çapraz konuşma	dB	≥45
Maksimum CW Güç Kullanımı	K	0,5 / 5 / 10 / 20
Çekme Yükü	N	≤5
Çalışma Sıcaklığı	°C	0 ~ +60
Depolama Sıcaklığı	°C	-10 ~ +75
Standart Paket Boyutu	mm	70×28×26

Önemli Notlar

Yukarıdaki özellikler konnektörü olmayan cihazlar için geçerlidir. Konektörlerle donatılmışsa, ekleme kaybı 0,3dB artacak, geri dönüş kaybı 5dB azalacak ve sönme oranı 2dB düşecektir.

Darbeli çalışma uygulamaları için, uygun ürünle eşleşmesi için lütfen darbe enerjisi ve tepe gücü hakkında bizi önceden bilgilendirin.

Boyutlar

Sipariş Bilgileri

Model Kodu: PMCIR-X-XXXX-X-XX-XXXX-XX-XX-XX-XX-XX

Seri No.	Parametre Öğesi	Kod Tanımı
①	Liman	3 = 3 bağlantı noktalı
②	Dalgaboyu	532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 / 1053 / 1064 / 1150 S = Özel belirlenmiş dalga boyu
③	Eksen Hizalaması	B = Her iki eksen de çalışıyor F = Yavaş eksen çalışıyor, hızlı eksen engelleniyor N = PM olmayan tip
④	Güç Kullanımı	0L = 0,5W 01 = 1W 10 = 10W 20 = 20W S = Özel olarak belirtilen güç
⑤	Elyaf Tipi	PM460 / PM630 / PM780 / PM980 / PM1060 S = Özel olarak belirlenmiş fiber
⑥	Paket Boyutu	T2 = Standart 70×28×26mm S = Özel olarak belirtilen paket boyutu
⑦	Pigtail Tipi	00 = Çıplak elyaf 09 = 900μm gevşek tüp
⑧	Elyaf Uzunluğu	08 = 0,8 m 10 = 1m S = Özel olarak belirtilen uzunluk
⑨	Bağlayıcı Türü	FP = FC/UPC FA = FC/APC SP = SC/UPC SA = SC/APC S = Özel olarak belirlenmiş konnektör / konnektörsüz çıplak fiber
⑩	Darbe Tepe Gücü	00 = Sürekli Dalga (CW) 10 = 10kW tepe gücü 20 = 20kW tepe gücü SS = Özel olarak belirlenmiş darbe gücü

Ambalaj Bilgi Tablosu

Öğe	Detaylar
Ambalaj Tipi	Bireysel PE Torba veya Özel Ambalaj
Etiket Seçeneği	Ürün Etiketi / OEM Etiketi
Dış Karton	Standart İhracat Kartonu
Örnek Destek	Mevcut
Toplu Tedarik	Mevcut
