| Ürün adı: | PM Optik Sirkülatör TGG tabanlı | Garanti süresi: | 3 yıl |
|---|---|---|---|
| Fiber Tipi: | ÖM Elyaf | Bağlayıcı Tipi: | FC/APC;FC/UPC; SC/APC; SC/UPC |
| dalga boyu: | 532nm/633nm | Liman: | 3 Bağlantı Noktası |
| Vurgulamak: | 3 Bağlantı Noktalı Polarizasyon Bakım Optik Sirkülatör,TGG Tabanlı Polarizasyon Bakım Optik Sirkülatör,TGG Tabanlı PM Optik Sirkülatör |
||

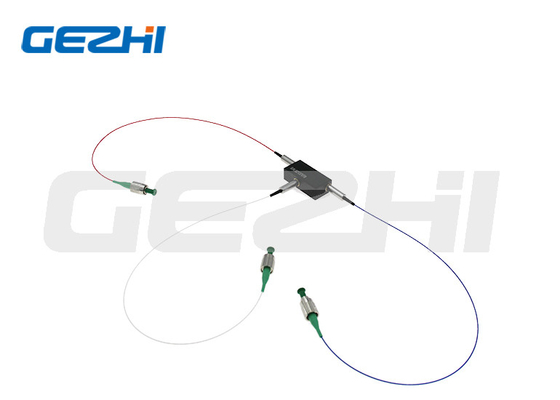

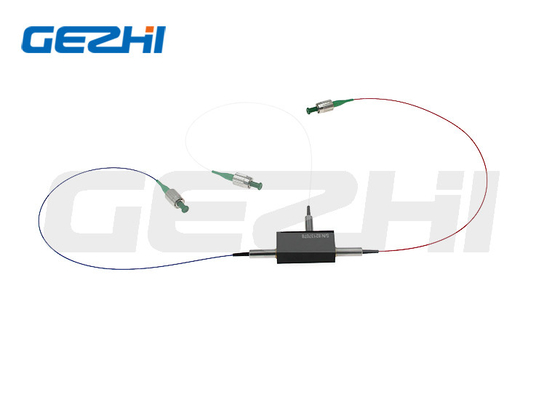

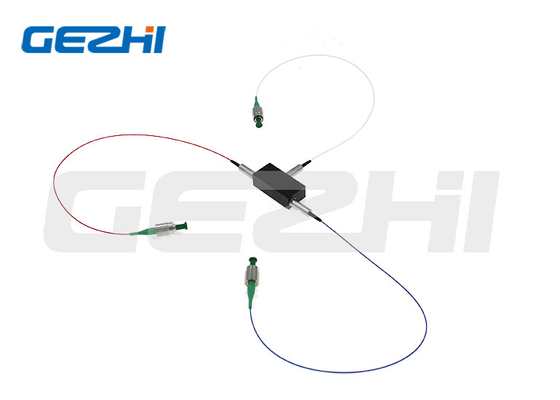

Fiber Amplifikatör için 532nm/633nm 3 Bağlantı Noktalı Polarizasyon Bakımı Optik Sirkülatör TGG tabanlı
Ürün Açıklaması
TGG Tabanlı 532nm/633nm Optik Sirkülatör, gelen sinyalleri Port 1'den Port 2'ye ve gelen Port 2 sinyallerini Port 3'e yönlendiren yüksek performanslı bir ışık dalgası bileşenidir. Düşük ekleme kaybı, yüksek izolasyon, yüksek güç kullanımı, yüksek PER, yüksek geri dönüş kaybı, mükemmel çevresel kararlılık ve güvenilirlik.Fiber lazer ve enstrümantasyon uygulamaları için idealdirler.
Özellikler
Düşük Ekleme Kaybı
Yüksek Getiri Kaybı
Yüksek İzolasyon
Yüksek Kararlılık ve Güvenilirlik
Uygulamalar
Fiber Amplifikatör
Test Aracı
Fiber Sensör
Tıbbi malzeme
Özellikler
| Parametre | Birim | Değer | ||
| Bağlantı Noktası Türü | - |
3 Liman |
||
| Merkez Dalgaboyu | deniz mili | 532 | 633 | |
| Çalışma Dalga Boyu Aralığı | deniz mili | ±5 | ||
| tip23°C'de Tepe İzolasyonu | dB |
22 |
||
| dak.23°C'de İzolasyon | dB |
20 |
||
| tip23°C'de Ekleme Kaybı | dB |
1.6 |
||
| Maks.23°C'de Ekleme Kaybı | dB |
2.0 |
||
| dak.23℃'de Sönme Oranı (PM Fiber Tipi) | dB | 20 | ||
| Maks.23°C'de Polarizasyona Bağlı Kayıp (SM Fiber Tipi) | dB | 0,15 | ||
| dak.23°C'de Geri Dönüş Kaybı (Giriş/Çıkış) | dB | 40 | ||
| dak.Karşılıklı Konuşma | dB | 40 | ||
| Maks.Ortalama Optik Güç (Port 1 ve Port 2 Dahil) | W | 0,5, 1, 2 | ||
| Maks.ns Nabız için Tepe Gücü | kw | 10 veya Belirtilen | ||
| Maks.Çekme Yükü | N | 5 | ||
| Paket Boyutu | mm | 44x28x26 | 70x28x26 | |
| Çalışma sıcaklığı | ℃ | +10~+50 | ||
| Depolama sıcaklığı | ℃ | 0~+60 | ||
1.Yukarıdaki özellikler konektörsüz cihazlar içindir. Konnektörlü ise, IL 0.3dB daha yüksek olacaktır, dönüş kaybı 5dB azalır ve Extinction Ratio 2dB azalır.
2. Darbe uygulaması varsa, lütfen bizi darbe enerjisi ve tepe gücü hakkında bilgilendirdiğinizden emin olun.
Paket boyutları
| ①Bağlantı noktası: | 3=3port |
| ②Dalga boyu: | 532;633;680;780;808;850;930;980;1030;1053;1064;1150 nm;S=Belirt |
| ③Eksen Hizalaması: | B=Her iki eksen çalışıyor;F=Yavaş eksen çalışıyor, Hızlı eksen engellendi;N=PM Olmayan tip kullanılabilir |
| ④Güç Kullanımı: | 0L=0,5W;01=1W;02=2W;10=10W;10=20W;S=Belirt |
| ⑤Fiber Tipi : | PM460;PM630;PM780;PM980;PM1060;S=Belirt |
| ⑥Paket Boyutları: | T2=70x28x26mm;S=Belirt |
| ⑦Saç Örgüsü Türü: | 00=çıplak lif;09=900um gevşek tüp |
| ⑧Fiber Uzunluğu: | 08=0.8m;10=1m;S=Belirt |
| ⑨Bağlayıcı Tipi: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Belirt |
| ⑩Nabız için Tepe Gücü: | 00=Sürekli Dalga, 10=10kW, 20=20kW, SS=Belirtilmiş |
