Ultra Düşük Ekleme Kaybı, Yüksek Polarizasyon Sönme Oranı ve Geniş Çalışma Sıcaklığı Aralığı ile Sigortalı WDM'yi Koruyan Polarizasyon

Name: Ultra Düşük Ekleme Kaybı, Yüksek Polarizasyon Sönme Oranı ve Geniş Çalışma Sıcaklığı Aralığı ile Sigortalı WDM'yi Koruyan Polarizasyon
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Optik Sirkülatörün Korunması için 3 Bağlantı Noktalı TGG Polarizasyonu
Price: 438.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	Optik Sirkülatörün Korunması için 3 Bağlantı Noktalı TGG Polarizasyonu
Moq:	1 adet
fiyat:	US$188-US$688
Teslimat süresi:	2-3 hafta
Ödeme Şartları:	T/T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS,ISO9001

Belge:

PM Fused WDM 488~840.pdf

Bağlayıcı Türü:

FC/SC/LC...

Çalışma dalga boyu:

488/532, 488/633, 532/633, 532/780, 633/780, 633/840 nm

Ekleme Kaybı:

≤1,0~1,2 dB çıplak fiber

İzolasyon:

≥13~18 dB

Sönme oranı:

≥18 dB

Maksimum CW Gücü:

0,1~0,3W

Çalışma Sıcaklığı:

-40 °C ila +85 °C

Ambalaj bilgileri:

Kağıt Kutusu

Yetenek temini:

Ayda 2000 adet

Ürün Tanımı

Sigortalı WDM'yi Koruyan Polarizasyon (488/532, 488/633, 532/633, 532/780, 633/780, 633/840 nm) | PM FBT Dalga Boyu Bölmeli Çoklayıcı

Ürüne Genel Bakış

Polarizasyonu Koruyan Sigortalı Bikonik Konik (PM FBT) WDM'lerimiz, her iki fiber ekseninde polarizasyon durumunu tamamen korurken iki farklı görünür lazer dalga boyunu çoğullamak ve çoğullamayı çözmek üzere tasarlanmış çift yönlü fiber optik bileşenlerdir. Hassas kaynaştırma teknolojisiyle üretilen bu cihazlar, görünür fiber lazer sistemleri, biyofotonik mikroskopi, fiber amplifikatörler ve optik test cihazları için istikrarlı optik performans sunar.

Bu seri altı standart dalga boyu kombinasyonunu destekler: 488/532, 488/633, 532/633, 532/780, 633/780 ve 633/840 nm. Her model, yüksek polarizasyon sönme oranını garanti etmek için özel PM panda fiber (PM460-HP veya PM630-HP) ile önceden eşleştirilmiştir. Her iki polarizasyon ekseni de çalışma sırasında tamamen işlevsel kalır; normal çalışma koşullarında hiçbir eksen bloke edilmeyecektir.

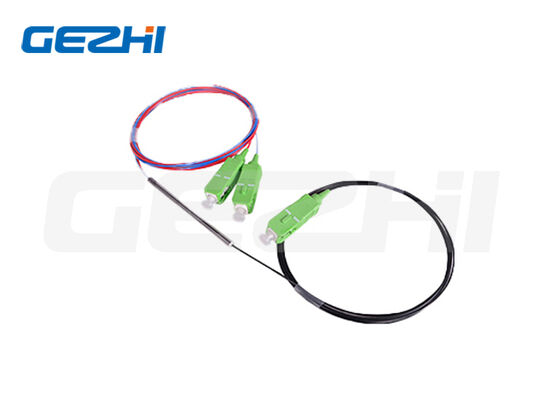

Cihazlar, isteğe bağlı FC/APC, FC/UPC, SC/APC veya SC/UPC konektörleriyle çıplak fiber veya Ø900 µm gevşek tüp ambalajıyla sonlandırılır. Tutarlı kayıp, izolasyon ve polarizasyon performansı sağlamak için tüm üniteler sevkıyattan önce %100 optik teste tabi tutulur.

Temel Temel Özellikler

Tam ±5 nm dalga boyu bant genişliğinde ultra düşük ekleme kaybı (≤1,0~1,2 dB çıplak fiber)
Uzun dalga boylu görünür kombinasyonlar için 18 dB'ye kadar yüksek bağlantı noktası izolasyonu
Güvenilir PM sistem hizalaması için yüksek polarizasyon sönme oranı ≥18 dB
Geri yansıma lazer kararsızlığını bastırmak için ≥55 dB ultra yüksek geri dönüş kaybı
Geniş çalışma sıcaklığı aralığı: Endüstriyel ve laboratuvar ortamları için -40 °C ila +85 °C
Farklı lazer uygulamaları için 0,1 W'tan 0,3 W'a kadar çoklu CW güç işleme değerleri
Çift eksenli aktif tasarım, polarizasyon ekseni koruması yok
İki standart metal gövde boyutu: Φ3,0×60 mm (çıplak fiber) / Φ3,0×70 mm (900 µm gevşek tüp)
Özelleştirilebilir pigtail uzunluğu, fiber tipi, dalga boyu çiftleri ve konnektör sonlandırmaları
Standart fiber pigtailler için 5 N'a kadar çekme yükü toleransı
Mükemmel mekanik stabiliteye sahip RoHS uyumlu sağlam metal ambalaj

Tipik Uygulamalar

Görünür Dalgaboyu Fiber Lazerler ve Pompa Lazer Kombinasyon Sistemleri
Polarizasyonu Koruyan Fiber Optik Amplifikatörler
Optik Test ve Ölçüm Laboratuvarı Cihazları
Eş Odaklı Mikroskopi, Floresan Görüntüleme ve Biyofotonik Ekipmanları
Görünür Işık Fiber Algılama Sistemleri
Çok Dalga Boylu Lazer Dağıtım Yolları

Tam Optik ve Mekanik Özellikler

Tüm performans verileri konnektörsüz çıplak fiber düzeneklerinde ölçülmüştür.

Parametre	Birim	Değerler
Operasyon Dalga Boyu	nm	488/532	488/633	532/633	532/780	633/780	633/840
Dalga Boyu Bant Genişliği	nm	±5	±5	±5	±5	±5	±5
Ekleme Kaybı (Çıplak Fiber)	dB	≤1,2	≤1,2	≤1,0	≤1,0	≤1,0	≤1,0
İzolasyon	dB	≥13	≥15	≥15	≥18	≥18	≥18
Yok Olma Oranı	dB	≥18	≥18	≥18	≥18	≥18	≥18
Eşleşen PM Fiber Tipi	—	PM460-HP	PM460-HP	PM630-HP	PM630-HP	PM630-HP	PM630-HP
Maksimum CW Optik Güç	K	0,1	0,1	0,2	0,3	0,3	0,3
Geri Dönüş Kaybı (Tüm Modeller)	dB	≥55
Maksimum Çekme Yükü	N	≤5
Çalışma Sıcaklığı	°C	-40 ~ +85
Depolama Sıcaklığı	°C	-40 ~ +85
Standart Paket Boyutu	mm	Φ3,0×60 (çıplak fiber) / Φ3,0×70 (900 µm gevşek tüp)

Önemli Spesifikasyon Notları

Fiber konektörlerle donatılmışsa: Ekleme Kaybı 0,3 dB artar, Geri Dönüş Kaybı 5 dB azalır, Sönme Oranı 2 dB azalır.
Bu PM sigortalı WDM, her iki polarizasyon eksenini aynı anda destekler; çalışma sırasında hiçbir polarizasyon ekseni engellenmeyecektir.

Sipariş Kodu Dökümü

Model Formatı: PMFUWDM-102-XX/XX-XXX-SXX-XX-XX-XX

Bağlantı Noktası Yapılandırması: 102 = 1×2 çift yönlü WDM
Dalga Boyu Çifti: 488/532, 488/633, 532/633, 532/780, 633/780, 633/840; S = Özel Belirt
Fiber Türü: PM460, PM630; S = Özel Belirt
Paket Boyutu: S3 = Φ3,0×60 mm; S4 = Φ3,0×70 mm; S = Özel Belirt
Pigtail Tipi: 00 = Çıplak Fiber; 09 = 900 µm Gevşek Boru
Elyaf Uzunluğu: 08 = 0,8 m; 10 = 1m; S = Özel Belirt
Bağlayıcı Türü: FA = FC/APC; FP = FC/UPC; SA = SC/APC; SP = SC/UPC; S = Özel Belirt

Örnek Model Numarası

PMFUWDM-102-633/780-PM630-S4-09-10-FA
Anlamı: 1×2 WDM, 633/780 nm, PM630-HP fiber, Φ3,0×70 mm muhafaza, 900 µm gevşek tüp, 1 m fiber, FC/APC konnektörler

Sıkça Sorulan Sorular (SSS)

S1: Bu PM WDM hem çoğullama hem de çoğullama çözme için kullanılabilir mi?

C: Evet. Bileşen tamamen çift yönlüdür. İki lazer dalgaboyunu ortak portta birleştirin veya çift dalgaboyu girişini iki ayrı tek dalgaboyu çıkış koluna bölün.

S2: Konektörler optik performansı nasıl etkiler?

C: Tüm konnektörlü versiyonlar küçük bir performans düşüşüne neden olacaktır: çıplak fiber ünitelerle karşılaştırıldığında +0,3 dB ekleme kaybı, -5 dB geri dönüş kaybı ve -2 dB sönme oranı. Güç taşıma kapasitesi değişmeden kalır.

S3: PM460-HP ve PM630-HP fiber arasındaki fark nedir?

C: PM460-HP, daha kısa görünür dalga boyları (488/532/633 nm) için optimize edilmiştir. PM630-HP, daha uzun dalga boylarında üstün polarizasyon performansını sürdürmek amacıyla daha uzun görünür bantlar (532/780, 633/780, 633/840 nm) için tasarlanmıştır.

S4: Listelenen standart serilerin dışında özel dalga boyu kombinasyonları sağlayabilir misiniz?

C: Özel dalga boyu çiftleri, yüksek güçlü yükseltmeler, genişletilmiş fiber uzunlukları ve alternatif konnektör türleri (LC, ST, MU) teknik sorgulama üzerine mevcuttur. OEM muhafaza markalama hizmetleri de desteklenmektedir.

S5: Fiber pigtaillerde izin verilen maksimum çekme kuvveti nedir?

C: Nominal maksimum çekme yükü 5 N'dir. Aşırı çekme, kaynaşmış konik bölgeye zarar verecek ve optik performansı kalıcı olarak düşürecektir.

Soru 6: Uzun süreli çalışma için hangi sıcaklık aralığı uygundur?

A: Sürekli çalışma için -40 °C ila +85 °C. Depolama sıcaklığı çalışma aralığına uygundur; metal paketin içinde yoğunlaşmayı önleyin.

Alt CTA Kopyası

Laboratuvar numuneleri veya toplu OEM siparişleri için fiyat teklifi isteyin. Teknik ekibimiz özel dalga boyu, güç ve paketleme değişiklikleri konusunda yardımcı olabilir. Hızlı destek ve teslim süresi onayı için sales@gezhi.net e-postası veya WhatsApp aracılığıyla bize ulaşın.
