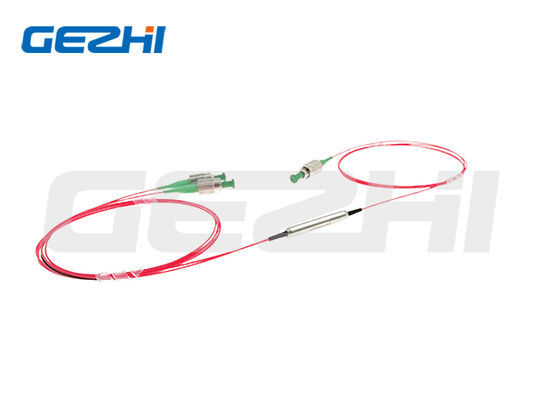

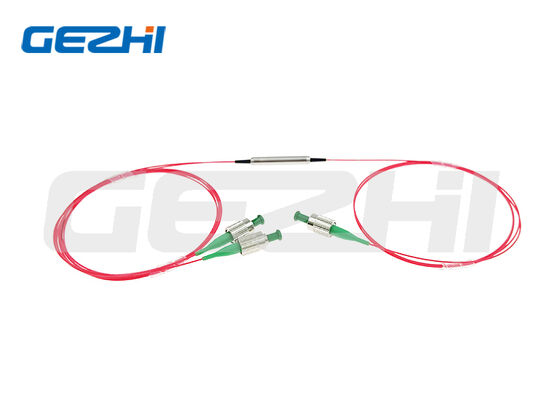

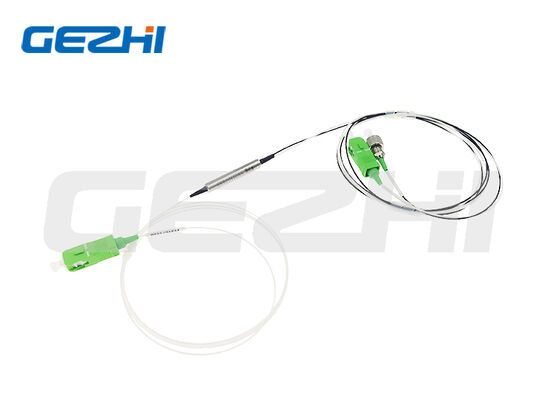

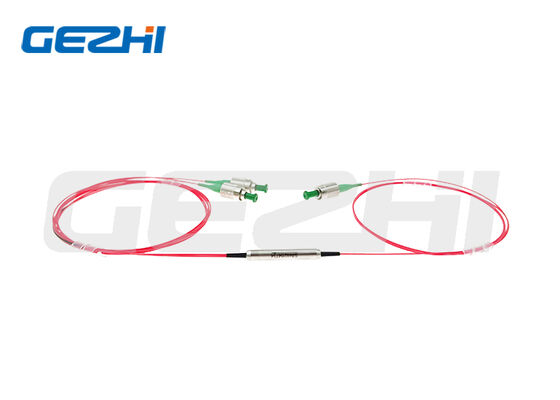

PM Filtresi WDM Polarizasyonu Ultra Düşük Ekleme Kaybı ile WDM Filtresinin Korunması Yüksek Polarizasyon Sönme Oranı ve Çoklu Dalga Boyu Kombinasyonları

Name: PM Filtresi WDM Polarizasyonu Ultra Düşük Ekleme Kaybı ile WDM Filtresinin Korunması Yüksek Polarizasyon Sönme Oranı ve Çoklu Dalga Boyu Kombinasyonları
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Price: 438.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Moq:	1 adet
fiyat:	US$188-US$688
Teslimat süresi:	2-3 hafta
Ödeme Şartları:	T/T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS,ISO9001

Belge:

PM Filter WDM.pdf

Ekleme Kaybı:

≤0,8 dB (Geçiş Bağlantı Noktası), ≤0,5 dB (Yansıtma Bağlantı Noktası)

İzolasyon:

≥25~30 dB (Geçiş), ≥12~15 dB (Yansıma)

Sönme oranı:

≥18~20 dB

İade Kaybı:

≥50 dB

Maksimum Güç Kullanımı:

0,5 / 1 / 5W; >10W ısı emicili

Çalışma Sıcaklığı:

-5 ~ +75°C

Ambalaj bilgileri:

Kağıt Kutusu

Yetenek temini:

Ayda 2000 adet

Ürün Tanımı

1. Ürüne Genel Bakış

Ürün Adı

Polarizasyon Koruma Filtresi WDM / PM Filtresi WDM

Üretici

Gezhi Fotonik Co, Ltd

PM Filtremiz WDM, polarizasyonu koruyan fiber devrelerde iki farklı dalga boyundaki optik sinyali ayırmak/birleştirmek için tasarlanmış, profesyonel bir polarizasyonu koruyan dalga boyu bölmeli çoklayıcıdır. Fiber lazer, optik iletişim, CATV ve pasif optik ağ sistemleri için birden fazla ana dalga boyu kombinasyonunu destekliyoruz. Standart paket Φ5,5×35mm, özelleştirilebilir fiber örgü, konektör ve yüksek güçlü ısı emici muhafaza.

Mevcut Dalga Boyu Kombinasyonları

980/1030 nm
980/1064 nm
980/1550 nm
1064/1550 nm
1310/1550 nm
1480/1550 nm
2000/1550 nm

2. Temel Ürün Özellikleri

✅ Ultra Düşük Ekleme Kaybı
✅ Yüksek Geri Dönüş Kaybı ≥50dB
✅ Yüksek Polarizasyon Sönme Oranı
✅ Sıcaklık Değişiminde Kararlı Dalga Boyu ve Kayıp
✅ Çoklu CW güç seçenekleri: 0,5W / 1W / 5W (10W+ ısı emici paketi mevcuttur)
✅ Kompakt Φ5,5×35mm metal paket
✅ Özel PM fiber, tek modlu fiber, pigtail uzunluğu ve konektörler
✅ Geniş çalışma sıcaklığı aralığı -5°C ~ +75°C

3. Ana Uygulamalar

CATV Fiber Optik İletim Sistemi
WDM Optik Çoğullama ve Çoğullama Çözme Sistemi
EPON / GPON Pasif Optik Ağı
Fiber Lazer Pompa Birleştirici ve Sinyal Ayırma
Polarizasyonun Korunması Fiber Test Ekipmanı
2μm Orta Kızılötesi Optik İletişim (2000/1550nm modeli)

4. Teknik Özellikleri Tamamlayın

Standart Parametre Tablosu

Parametre	Birim	Standart Performans
Geçiş Bağlantı Noktası Ekleme Kaybı	dB	≤0,8
Bağlantı Noktası Ekleme Kaybını Yansıt	dB	≤0,5 (2000/1550: ≤0,8)
Geçiş İzolasyonu @Yansıtma Dalga Boyu	dB	≥25~30
İzolasyonu Yansıt @Geçiş Dalga Boyu	dB	≥12~15
Yok Olma Oranı	dB	≥18~20
İade Kaybı	dB	≥50
Dalga Boyu Termal Kararlılık	nm/°	≤0,003
Ekleme Kaybı Termal Kararlılık	dB/°	≤0,005
CW Maksimum Güç Kullanımı	K	0,5 / 1 / 5; >Isı emici paketi ile 10W
Çekme Yükü	N	≤5
Çalışma Sıcaklığı	°C	-5 ~ +75
Depolama Sıcaklığı	°C	-40 ~ +85
Standart Paket Boyutu	mm	Φ5,5 × 35

Dalga Boyu Bant Eşleştirme Tablosu

Model Kodu	Geçiş Bandı (nm)	Yansıtıcı Bant (nm)
T1064/R980	1020~1080	960~990
T1550/R980	1520~1580	960~990
T1550/R1064	1520~1580	1020~1080
T1550/R1310	1530~1600	1270~1350
T1550/R1480	1535~1580	1470~1490
T2000/R1550	1950~2050	1530~1570

Önemli Notlar

Yukarıdaki özellikler çıplak fiber cihazlar için geçerlidir. Konektörlerle donatılmıştır: Ekleme Kaybı +0,3dB, Geri Dönüş Kaybı -5dB, Sönme Oranı -2dB.
10W'ın üzerindeki yüksek güç için ısı emici ambalajı zorunludur.
Darbe sinyali uygulaması: Lütfen özelleştirilmiş tasarım için darbe enerjisini ve tepe gücünü sağlayın.

5. Sipariş Kodu Açıklaması

Sipariş Formatı: PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX

Kod Konumu	Tanım	Opsiyonel Seçenekler
① Dalgaboyu Kombinasyonu	Çift dalga boyu çifti	0698=T1064/R980; 5598=T1550/R980; 5564=T1550/R1064; 5531=T1550/R1310; S=Özel Belirt
② Çalışma Polarizasyon Ekseni	Polarizasyon ekseni tasarımı	B=Her iki eksen de çalışıyor; F=Yalnızca Yavaş Eksen, Hızlı Eksen engellendi
③ İletişim ve Geçiş Bağlantı Noktası Fiberi	PM fiber tipi	PM980 / PM1550 / PM1060 / PM1950 / S=Özel
④ Bağlantı Noktası Fiberini Yansıt	Elyaf türü	PM980 / PM1550 / PM1060 / PM1950 / SMF-28E / S=Özel
⑤ Güç Değeri	Maksimum CW gücü	0L=0,5W; 01=1W; 02=2W; daha yüksek güç özelleştirilebilir
⑥ Paket Boyutu	Muhafaza boyutu	S1=Φ5,5×35mm; S=Özel boyut
⑦ Pigtail Tipi	Fiber koruması	00=Çıplak elyaf; 09=900μm gevşek tüp
⑧ Elyaf Uzunluğu	Pigtail uzunluğu	08=0,8m; 10=1m; S=Özel uzunluk
⑨ Konektör Tipi	Uç konektörü	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Özel bağlayıcı

Özel Servis Desteği

Standart serilerin ötesinde özel dalga boyu kombinasyonları
Özel PM fiber / tek modlu fiber eşleştirme
Özel fiber uzunluğu, gevşek boru, kablo yapısı
Tüm fiber optik konnektörler (FC, SC, LC, ST vb.)
10W+ lazer için yüksek güçlü ısı emici ambalajı
Darbe lazer uygulaması için özel tasarım

6. Boyutlar

PM Filtresi WDM Polarizasyonu Ultra Düşük Ekleme Kaybı ile WDM Filtresinin Korunması Yüksek Polarizasyon Sönme Oranı ve Çoklu Dalga Boyu Kombinasyonları 0

7. Neden Gezhi Photonics PM Filtre WDM'yi Seçmelisiniz?

Yıllardır PM fiber pasif bileşenlere odaklanan profesyonel üretici
Düşük kayıp ve yüksek izolasyonu garanti etmek için sıkı optik performans testleri
Uzun süreli dış mekan ve endüstriyel kullanım için istikrarlı termal performans
Fiber lazer, telekom ve CATV projeleri için esnek özelleştirme
Toplu siparişler için rekabetçi fabrika doğrudan toptan satış fiyatı
Hızlı teslim süresi ve güvenilir satış sonrası teknik destek
Her parti için sağlanan eksiksiz teknik veri sayfası ve test raporu

8. SSS

S1: PM Filtre WDM ile sıradan WDM arasındaki fark nedir?

C: PM Filtresi WDM, fiber lazer, polarizasyona duyarlı optik sistemler için uygun, ışığın doğrusal polarizasyon durumunu koruyabilen polarizasyonu koruyan fiber kullanır; sıradan WDM, polarizasyon tutma işlevi olmayan yalnızca tek modlu fiber kullanır.

S2: 10W'ın üzerindeki yüksek gücü destekleyebilir misiniz?

C: Evet. 10W CW'nin üzerindeki yüksek güçlü uygulamalar için soğutucu ambalajı tasarlıyoruz. Lütfen soruşturma sırasında bize çalışma gücü hakkında bilgi verin.

S3: Özelleştirilmiş dalga boyu modelleri sunuyor musunuz?

C: Evet. Standart dalga boyu kombinasyonlarımız talebinizi karşılayamıyorsa ihtiyaçlarınıza göre özel dalga boyu PM Filtre WDM geliştirebiliriz.

S4: Fiber konektörler eklenirken kayıp artışı nedir?

C: Konektörlü cihazlar, çıplak fiber versiyonlara kıyasla 0,3dB ekleme kaybı ekleyecek, geri dönüş kaybını 5dB azaltacak ve yok olma oranını 2dB düşürecektir.

9.Hizmetimiz

Özel tasarım, toplu toptan satış, örnek sipariş, teknik destek
