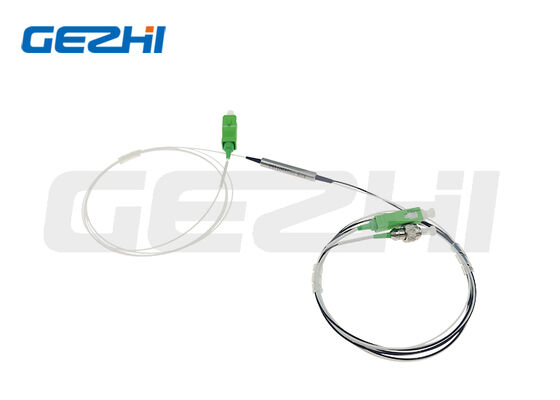

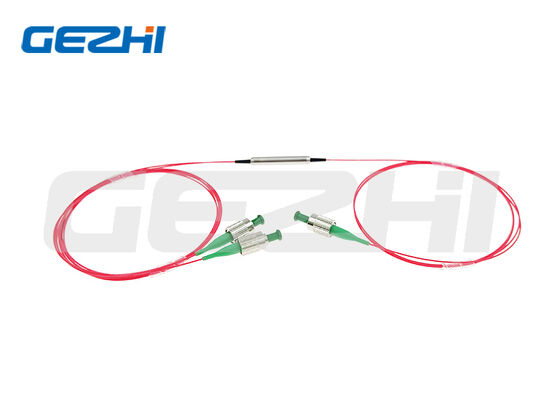

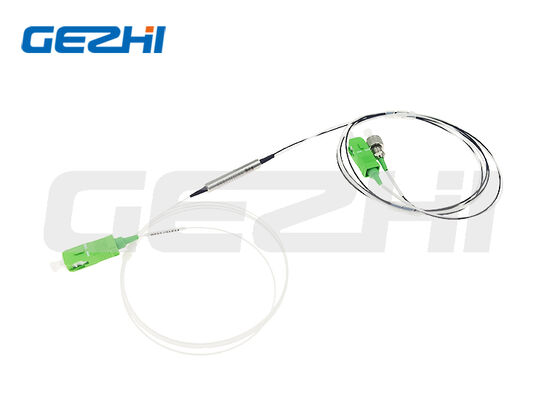

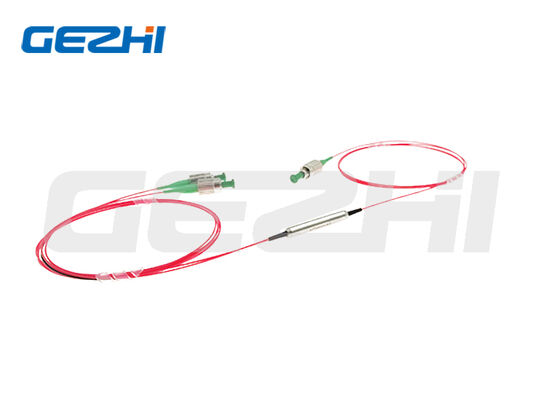

1550nm Dalga Boyu, Düşük Ekleme Kaybı ve Yüksek Sönme Oranına Sahip 1×2 PM1550 DWDM Polarizasyon Bakım Cihazı

Name: 1550nm Dalga Boyu, Düşük Ekleme Kaybı ve Yüksek Sönme Oranına Sahip 1×2 PM1550 DWDM Polarizasyon Bakım Cihazı
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 1×2 PM1550 DWDM Cihazı
Price: 638.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	1×2 PM1550 DWDM Cihazı
Moq:	1 adet
fiyat:	US$288-US$988
Ödeme Şartları:	T/T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS,ISO9001

Belge:

1x2 PM DWDM.pdf

Dalgaboyu:

1550nm

Elyaf türü:

PM1550

Kanal Aralığı:

50GHz / 100GHz / 200GHz

Ekleme Kaybı:

≤1,0dB / ≤0,8dB / ≤0,8dB

Sönme oranı:

≥20dB

Paket Boyutu:

Φ5,5×35mm

Ambalaj bilgileri:

Kağıt Kutusu

Yetenek temini:

Ayda 5000PCS

Vurgulamak:

1×2 PM1550 DWDM polarizasyon korumalı cihaz

1550nm dalga boyu polarizasyon korumalı bileşen

düşük ekleme kaybı PM1550 DWDM cihazı

Ürün Tanımı

1×2 PM1550 DWDM Polarizasyon Bakımı DWDM Cihazı

1. Ürün Tanıtımı

Yoğun Dalgaboyu Bölmeli Çoklayıcıyı Koruyan 1×2 Polarizasyon (PM DWDM), Gezhi Photonics'in kendi geliştirdiği polarizasyonu koruyan pasif optik cihazdır. ITU standart dalga boyu ızgarasına tam olarak uygun olarak tasarlanan bu cihaz, gelen ışığın polarizasyon durumunu tamamen korurken tek kanallı optik sinyallerin bölünmesini/birleştirilmesini gerçekleştirmek için hassas optik kaplama ve polarizasyonu koruyan fiber birleştirme teknolojisini benimser.

Düşük ekleme kaybı, yüksek geri dönüş kaybı, yüksek sönme oranı ve mükemmel termal kayma kararlılığına sahip bileşen, üç standart ITU kanal aralığını destekler: 50GHz, 100GHz ve 200GHz. 10W'ın üzerindeki yüksek güçlü uygulamalar için özelleştirilmiş soğutucu ambalajı ile 0,3W'tan 5W'a kadar sürekli dalga gücünü yönetir. CATV iletimi, omurga WDM sistemleri ve EPON/GPON optik erişim ağları dahil olmak üzere polarizasyona duyarlı optik iletişim sistemlerinde yaygın olarak kullanılır.

2. Temel Özellikler ve Tipik Uygulamalar

Temel Özellikler	Tipik Uygulamalar
Düşük Ekleme Kaybı	CATV Optik İletim Sistemleri
Yüksek Geri Dönüş Kaybı	Omurga Yoğun WDM İletim Sistemleri
Yüksek Sönme Oranı	EPON/GPON Pasif Optik Erişim Ağları
Hem dalga boyu hem de ekleme kaybı için mükemmel termal stabilite	Kararlı polarizasyon gerektiren hassas optik test sistemleri
Çoklu kanal aralığı seçenekleri: 50GHz / 100GHz / 200GHz	Kararlı polarizasyon gerektiren hassas optik test sistemleri
Çoklu CW güç kullanım dereceleri; Yüksek güçlü kullanım için ısı emici paketi	Endüstriyel yüksek güç senaryoları için sürekli ve darbeli lazer ışınını bölme/birleştirme
Kompakt standart metal paket: Φ5,5×35mm, sistem entegrasyonu kolay
Özelleştirilebilir pigtail, fiber uzunluğu ve fiber konektörler; Talep üzerine 1×N PM DWDM modülleri mevcuttur

3. Ana Özellikler

Parametreler	Birim	50GHz	100 GHz	200 GHz
Kanal Aralığı	GHz	50	100	200
Kanal Geçiş Bandı (@-0,5dB)	nm	>0,1	>0,22	>0,5
Ekleme Kaybı (Geçiş Bağlantı Noktası)	dB	≤1,0	≤0,8	≤0,8
Ekleme Kaybı (Yansıma Bağlantı Noktası)	dB	≤0,7	≤0,5	≤0,5
İzolasyon (Geçiş Portu)	dB	≥25	≥25	≥25
İzolasyon (Yansıma Bağlantı Noktası)	dB	≥13	≥13	≥13
Yok Olma Oranı	dB	≥20	≥20	≥20
İade Kaybı	dB	≥50	≥50	≥50
Dalga Boyu Termal Kararlılık	nm/°	≤0,003	≤0,003	≤0,003
Ekleme Kaybı Termal Kararlılık	dB/°	≤0,005	≤0,005	≤0,005
Maksimum CW Güç Kullanımı	K	0,3 / 1 / 5 (İsteğe bağlı)	0,3 / 1 / 5 (İsteğe bağlı)	0,3 / 1 / 5 (İsteğe bağlı)
Çekme Yükü	N	≤5	≤5	≤5
Çalışma Sıcaklığı	°C	-5 ~ +75	-5 ~ +75	-5 ~ +75
Depolama Sıcaklığı	°C	-40 ~ +85	-40 ~ +85	-40 ~ +85
Standart Paket Boyutu	mm	Φ5,5×35	Φ5,5×35	Φ5,5×35

Notlar

Yukarıdaki spesifikasyonlar konnektörsüz çıplak cihazlar için geçerlidir. Konektörlerle donatılırsa ekleme kaybı 0,3dB artacak, geri dönüş kaybı 5dB azalacak ve sönme oranı 2dB düşecek.

10W üzeri güce sahip uygulamalar için soğutucu paketi mevcuttur.

Darbeli lazer uygulamaları için lütfen darbe enerjisi ve tepe gücü konusunda bizi önceden bilgilendirin.

Özel 1×N PM DWDM modülleri mevcuttur; Çözümler için lütfen Gezhi Photonics ile iletişime geçin.

4.Sipariş Kodu Tanım Tablosu

Model Formatı: PMDWDM-①-②-③-④-⑤-⑥-⑦-⑧-⑨

	İsteğe Bağlı Kod ve İlgili Açıklama
① Kanal Aralığı	050=50GHz; 100=100GHz; 200=200GHz
② Merkez Dalga Boyu	C21=1560.61nm; C23=1558.98nm; S=Müşteri tarafından belirlenen dalga boyu
③ Çalışma Ekseni	B=Hem yavaş hem hızlı eksende çalışılabilir; F=Yalnızca Yavaş Eksen, Hızlı Eksen engellendi
④ Elyaf Tipi	PM1550; S=Özel olarak belirlenmiş fiber
⑤ Güç Kullanımı	0L=0,3W; 01=1W; 02=2W
⑥ Paket Boyutu	S1=Φ5,5×35mm; S=Özel paket boyutu
⑦ Pigtail Tipi	00=Çıplak elyaf; 09=900μm gevşek tüp
⑧ Elyaf Uzunluğu	08=0,8m; 10=1m; S=Özel uzunluk
⑨ Konektör Tipi	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Özel bağlayıcı

5. Paket tipi
