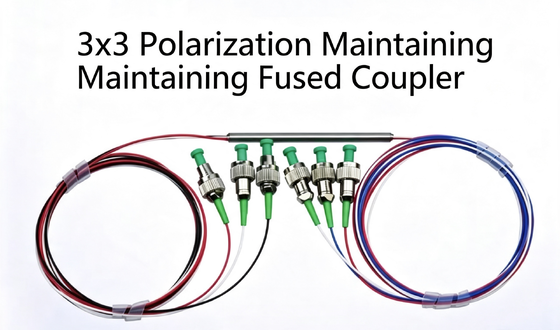

33/33/33 Koplama oranı yüksek kutuplaşma yok olma oranı ve birden fazla dalga boyu seçeneği ile 3x3 PM Fused Fiber Coupler

Name: 33/33/33 Koplama oranı yüksek kutuplaşma yok olma oranı ve birden fazla dalga boyu seçeneği ile 3x3 PM Fused Fiber Coupler
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Price: 438.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Moq:	1 adet
fiyat:	US$188-US$688
Teslimat süresi:	2-3 hafta
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE/RoHS/ISO9001

Belge:

3x3 PM Fused Coupler 780,98...nm.pdf

Merkez Dalga Boyu:

780/980/1030/1064/1310/1550nm

Çalışma Dalga Boyu Bant Genişliği:

±10nm

Maksimum Aşım Kaybı:

1,0dB (1310/1550nm için 0,8dB)

Sönme oranı:

≥17dB

Kaplin Oranı:

33/33/33 ±%10

Maksimum CW Güç Kullanımı:

0,5/1/2W

Ambalaj bilgileri:

Kağıt Kutusu

Yetenek temini:

Aylık 1000PCS

Vurgulamak:

33/33/33 bağlantı oranı PM Fiber Splitter

Yüksek kutuplaşma yok olma oranı kutuplaşma sürdürme fiber çiftleyici

Çeşitli Dalga Uzunluğu Seçenekleri 3x3 PM Füzyonlu Fiber Coupler

Ürün Tanımı

Ürün Genel Görünümü

Bizim 3x3 PM füzed çiftlememiz Gezhi Photonics tarafından gelişmiş füzedik konikal konik teknoloji ile üretilen bir kutuplaşma koruyan optik fiber bölücüdür.Bu 3×3 PM fiber coupler eşit olarak giriş ışığını üç eşit 33/33/33% çıkış portuna ayırır, Hızlı ve yavaş polarizasyon eksenlerini eksik koruma olmadan tam olarak destekler.yüksek geri dönüş kaybı ve mükemmel kutuplaşma yok olma oranı, tutarlı optik iletişimde, güç izleme sistemlerinde ve hassas fiber optik test aletlerinde yaygın olarak kullanılmaktadır.

Temel Özellikler

Düşük Ekleme Kaybı ve Maksimum 1.0dB Aşırı Kaybı
Yüksek Geri Dönüş Kaybı ≥55dB
Yüksek Polarizasyon Öldürme oranı ≥17dB (varsayılan olarak yavaş eksende test edilir)
±10% toleransla tekil 33/33/33 bağlantı oranı
Çeşitli dalga boyu seçenekleri: 780nm, 980nm, 1030nm, 1064nm, 1310nm, 1550nm
CW değerli gücü: 0.5W / 1W / 2W, ısı alıcı paketi > 10W yüksek güç atışı/CW
Geniş çalışma sıcaklık aralığı -5°C ~ +75°C
İki standart paket boyutu ve özelleştirilebilir fiber pigtails ve konektörler
Her iki kutuplaşma eksenleri de engelleme olmadan tamamen işlevsel.

Tipik Uygulamalar

Koherent Optik İletişim Sistemleri
Lazer Gücü İzleme ve Algılama
Kesinlik Fiber Optik Test Araçları
Polarizasyon Fiber Lazer Sistemlerinin Korunması
Interferometrik algılama ekipmanları
Laboratuvar Optik Araştırması

Teknik özellikler tablosu

Parametreler	Birim	Değerler
Türü		3x3
Merkezi Dalga Boyutu	nm	780	980	1030	1064	1310	1550
Çalışma Dalga Uzunluğu Bant Genişliği	nm	±10	±10	±10	±10	±10	±10
Maksimum Aşırı Kayıp	dB	1.0	1.0	1.0	1.0	0.8	0.8
Yokoluş oranı	dB	≥ 17	≥ 17	≥ 17	≥ 17	≥ 17	≥ 17
Bağlantı oranı	%	33/33/33	33/33/33	33/33/33	33/33/33	33/33/33	33/33/33
Bağlantı oranı toleransı	%	±10	±10	±10	±10	±10	±10
Min Geri Dönüş Kaybı	dB	≥ 55	≥ 55	≥ 55	≥ 55	≥ 55	≥ 55
Max CW Güç Yönetimi	W	0.5 / 1 / 2	0.5 / 1 / 2	0.5 / 1 / 2	0.5 / 1 / 2	0.5 / 1 / 2	0.5 / 1 / 2
Çekim yükü	N	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Çalışma sıcaklığı	°C	-5 ~ +75	-5 ~ +75	-5 ~ +75	-5 ~ +75	-5 ~ +75	-5 ~ +75
Depolama sıcaklığı	°C	-40 ~ +85	-40 ~ +85	-40 ~ +85	-40 ~ +85	-40 ~ +85	-40 ~ +85
Standart Paket Boyutu	mm	3×60mm (çıplak lif) / 4×70mm (900μm gevşek boru)

Önemli Notlar

PM erimiş çiftleyici, her iki kutuplaşma eksenini de destekler ve hiçbir eksi engelleyemez; standart yok olma oranı testi yavaş ekste yapılır.

Yukarıdaki özellikler, fiber konektörleri olmayan çıplak cihazlar için geçerlidir. Konektörlerle donatılmışsa: Ekleme Kaybı 0.3dB artar, Dönüş Kaybı 5dB düşer, Extinction Ratio 2dB azalır.

10W'dan fazla yüksek güç senaryoları için ısıtma sink ambalajı talep üzerine mevcuttur.

Pulslı lazer uygulamaları için kullanılırsa, lütfen özel tasarım için puls enerjisi ve en yüksek gücü sağlayın.

Paket ve Port Düzenlemesi

Standart 3x3 PM çiftleyici konutu 6 fiber portu ile: Port1, Port2, Port3 giriş grubu olarak; Port4, Port5, Port6 çıkış grubu olarak.

Sipariş Kodu Açıklaması

Model Biçimi:PMFBTC-XXXX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX

Konum	Malzeme kodu	İsteğe bağlı kod ve açıklama
①	Dalga boyu	780 = 780nm 980 = 980nm 1030 = 1030nm 1064 = 1064nm 1310 = 1310nm 1550 = 1550nm S = Özel olarak belirtilen dalga uzunluğu
②	Yapılandırma Tipi	33 = 3×3 PM füzonlu çiftleyici
③	Elyaf Türü	PM780 / PM980 / PM1060 / PM1300 / PM1550 S = Özel lif türü
④	Güç Yönetimi	0L = 0.5W 01 = 1W 02 = 2W
⑤	Paketin Boyutları	S3 = 3.0×60 mm S4 = 4.0×70mm S = Özel paket boyutu
⑥	Domuz kuyruğu türü	00 = çıplak lif 09 = 900μm gevşek tüp
⑦	Fiber Uzunluğu	08 = 0.8m 10 = 1m S = Özel lif uzunluğu
⑧	Bağlantı tipi	FA = FC/APC FP = FC/UPC SA = SC/APC SP = SC/UPC S = Özel konektör

Kişiselleştirme Hizmeti

Gezhi Photonics, 3x3 PM füzyonlu birleştiriciler için tam özelleştirmeyi destekler:

Özel çalışma dalga boyları ve bant genişliği
CW / impuls lazerler için özel yüksek güçli ısı alıcı ambalajı
Özel lif uzunluğu, konektör türleri (FC, SC, LC vb.)
Paketin özel boyutu ve etiketleme gereksinimleri
Test raporu ve özelleştirilmiş optik performans parametreleri

Şirket Bilgisi

Gezhi Photonics Co., Ltd, polarizasyon koruma lif bileşenleri, füzon çiftleyicileri, lif bölücüleri ve pasif optik cihazların profesyonel bir üreticisidir.Tüm PM bağlantı cihazları teslimat öncesi sıkı bir şekilde test edilir., endüstriyel, laboratuvar ve iletişim küresel müşterileri için istikrarlı performans.
