| Brand Name: | GEZHI or OEM |
| Model Numarası: | PM DWDM |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |

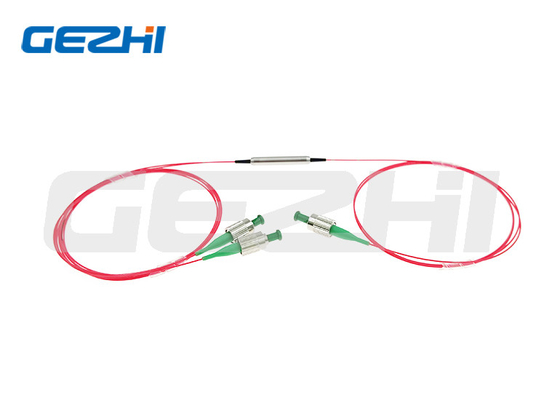

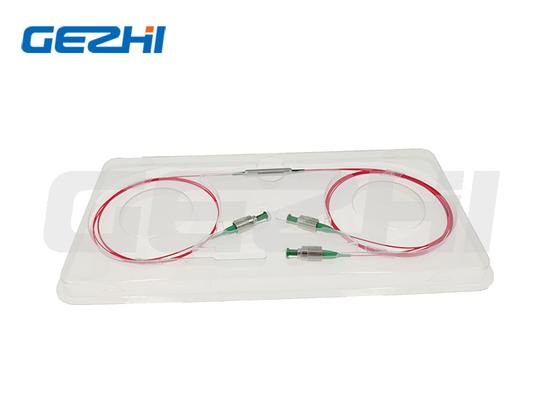

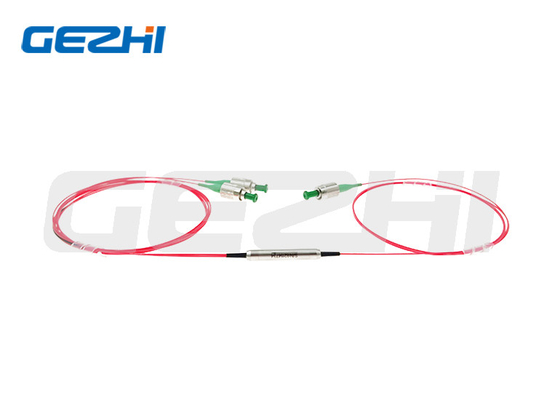

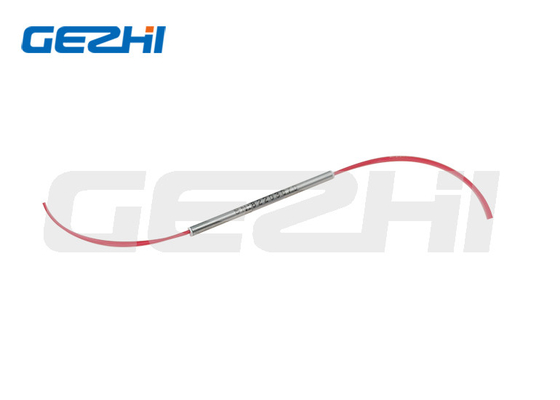

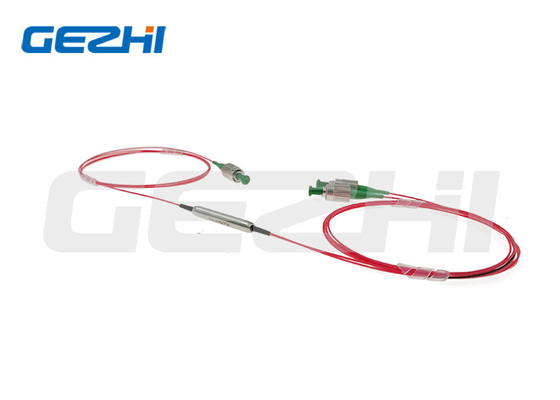

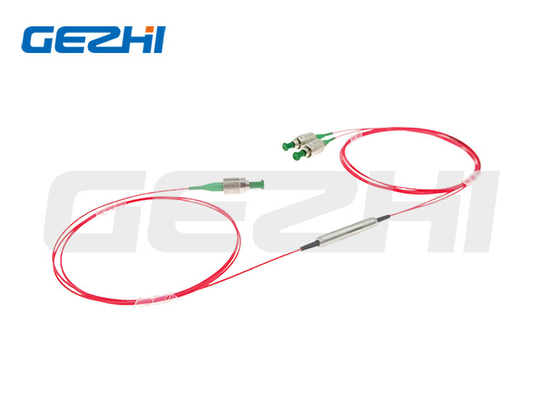

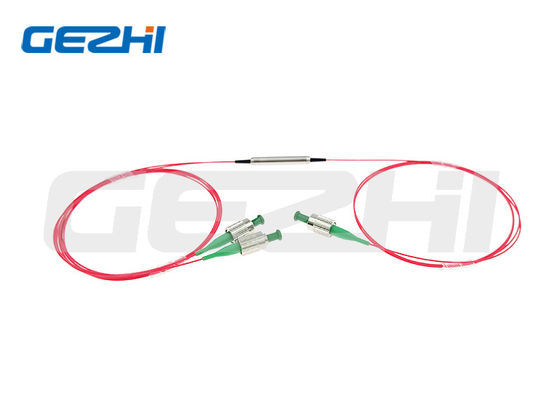

GPON Ağları için Yoğun Dalga Boyu Bölmeli Çoklayıcıyı Koruyan Polarizasyon
Ürüne Genel Bakış
Gezhi Fotonik Polarizasyon Yoğun Dalga Boyu Bölmeli Çoklayıcı serisi uluslararası standartlara göre tasarlanmış ve üretilmiştir, PM DWDM optik sinyallerin polarizasyonunu koruyabilir.Cihazlar, geniş bir geçiş bandı, düşük ekleme kaybı, yüksek kanal izolasyonu, mükemmel çevresel kararlılık ve yüksek sönme oranı elde etmek için çevreye dayanıklı İnce Film Filtreleri ve gelişmiş paketleme teknolojisi kullanır.Yoğun WDM'yi Koruyan Polarizasyon, tek bir kanal ekleme veya bırakma işlevini gerçekleştirmek için ayrı ayrı kullanılabilir veya DWDM sistemlerinde ve sensör sistemlerinde kullanılabilir.
Başvuru
DWDM Modülü
DWDM Sistemi
GPON Ağları
CATV Bağlantıları
Özellikler
Düşük Ekleme Kaybı
Yüksek Getiri Kaybı
Yüksek İzolasyon
Yüksek Güvenilirlik ve Kararlılık
Ürün Özellikleri
| parametreler | Birim | Değerler | ||
| Kanal Alanı | ghz | 100 | 200 | |
| Merkez Dalgaboyu | deniz mili | İTÜ Izgarası | ||
| Merkez Dalga Boyu Doğruluğu | deniz mili | ±0,05 | ±0,1 | |
| Kanal Geçiş bandı (@-0.5dB) | deniz mili | 0,22 | 0,5 | |
| Maks.23°C'de Ekleme Kaybı | İletim Kanalı | dB | 1.0 | 0.9 |
| Yansıma Kanalı | dB | 0.4 | 0.4 | |
| dak.23°C'de İzolasyon | Bitişik Kanal | dB | 30 | 30 |
| Bitişik Olmayan Kanal | dB | 40 | 40 | |
| Yansıma Kanalı | dB | 12 | 12 | |
| Maks.Kanal Düzlüğü | dB | 0.3 | ||
| dak.23 ℃'de Sönme Oranı | dB | 20 | ||
| Maks.Dalga Boyu Termal Kararlılık | nm/℃ | 0,003 | ||
| Maks.Ekleme Kaybı Termal Kararlılık | dB/℃ | 0,005 | ||
| dak.23 ° C'de Geri Dönüş Kaybı | dB | 50 | ||
| Maks.Güç Kullanımı (CW) | mW | 500 | ||
| Elyaf Tipi | - | PM Panda elyafı | ||
| Çalışma sıcaklığı | ℃ | 0~+70 | ||
| Depolama sıcaklığı | ℃ | -40~+85 | ||
Konnektör ile IL 0,3dB daha yüksek, RL 5dB daha düşük ve ER 2dB daha düşük.
Bağlayıcı tuşu yavaş eksene hizalanır.
boyutlar
Sipariş Bilgileri
| PMDWDM-11-234-555-67-8-999 | |
| 11 - Dalga boyu: | 26=26CH, 27=27CH,..., 40=40CH, 41=41CH, SS=Belirtilen |
| 2 - Yapılandırma: | 2=1x1, 3=1x2 |
| 3 - Kanal Alanı: | 1=100G, 2=200G |
| 4 - Çalışma Ekseni: | B=Her iki eksen çalışıyor, F=Hızlı eksen bloke |
| 555 - Elyaf Tipi: | 001=PM1550, 002=PM1310, SSS=Belirtildi |
| 6 - Paket Ölçüleri: | 0=φ5,5x35mm, S=Belirtilmiş |
| 7 - At Kuyruğu Tipi: | 0=çıplak fiber, 1=900μm gevşek tüp |
| 8 - Elyaf Uzunluğu: | 0,8=0,8m, 1,0=1m, S=Belirtilmiş |
| 999 - Bağlayıcı Tipi: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Yok, S=Belirtilmiş |
|
|
