| Brand Name: | GEZHI or OEM |
| Model Numarası: | PM FWDM |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |

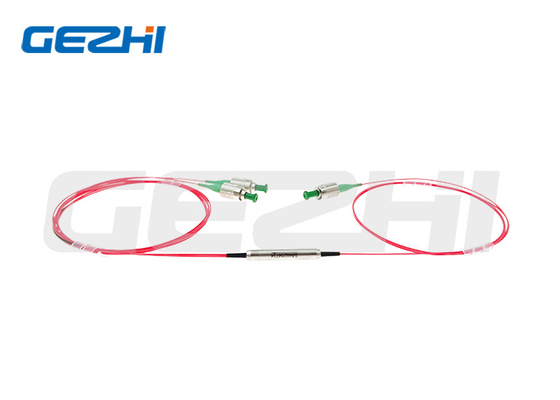

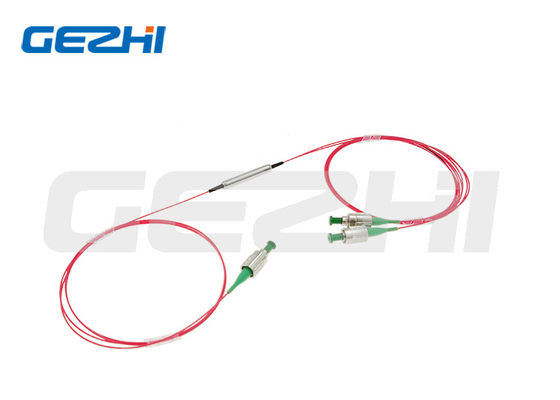

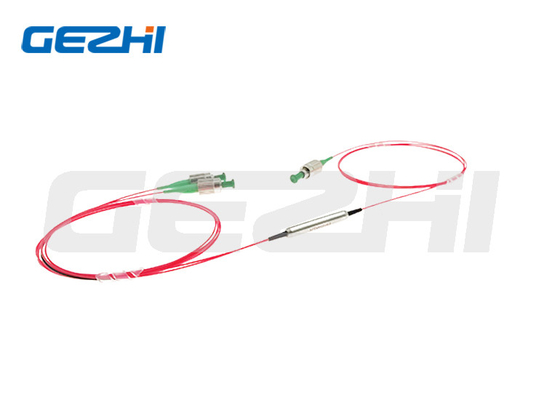

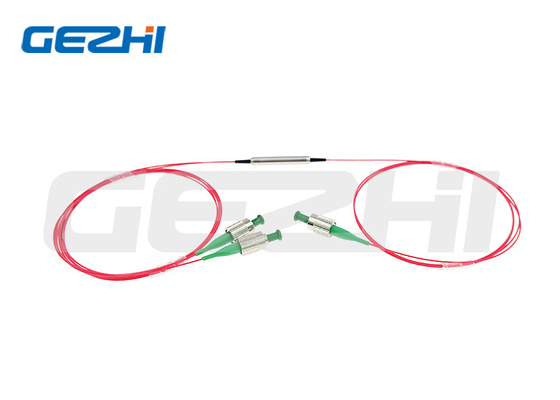

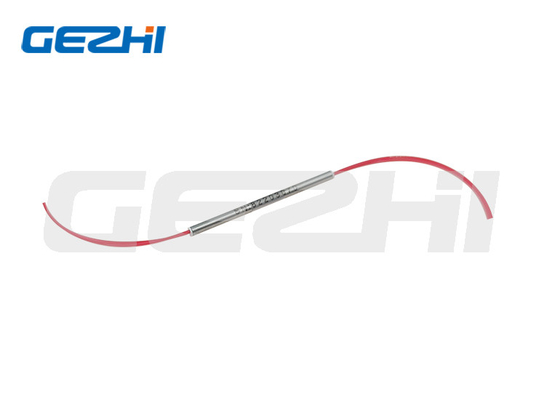

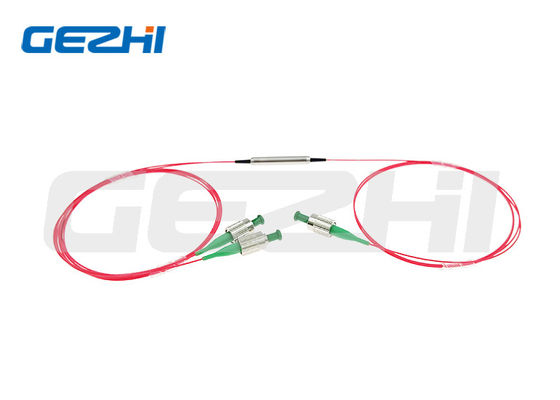

1x2 Polarizasyon Bakım Filtresi CATV Sistemi için Dalga Boyu Bölmeli Çoklayıcı
Ürüne Genel Bakış
Polarizasyon koruma filtresi WDM serisi, sinyal polarizasyonunu korurken dalga boyu bölmeli çoğullama sağlar.PM FWDM, çevreye duyarlı ince film filtre teknolojisine dayalıdır ve yüksek sönme oranı, düşük ekleme kaybı ve yüksek geri dönüş kaybı ile karakterize edilir.Yüksek hızlı WDM ağ sistemleri için idealdirler. Polarizasyon koruma filtresi WDM serisi, sinyal polarizasyonunu korurken dalga boyu bölmeli çoğullama sağlar.
Başvuru
CATV Sistemi
CWDM/DWDM Modülü
EPON/GPON Ağları
Özellik
Düşük Ekleme Kaybı
Yüksek Getiri Kaybı
Yüksek Güvenilirlik ve Kararlılık
Ürün Özellikleri
| parametreler | Birim | Değerler | ||||||
| Tip | - | 1064/980 | 1550/980 | 1550/1064 |
1550/1480
|
2000/1550
|
||
| İletim Dalgaboyu | deniz mili | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 | ||
| yansıma dalga boyu | deniz mili | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 | ||
|
Maks.Ekleme Kaybı 23°C'de |
İletim Kanalı | dB | 0.8 | 0.7 | 0.8 | 0.8 | 0.8 | |
| Yansıma Kanalı | dB | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | ||
| dak.İletim İzolasyonu @Yansıma | dB | 30 | 30 | 30 | 30 | 25 | ||
| dak.Yansıma Yalıtımı @ İletim | dB | 15 | 15 | 15 | 15 | 12 | ||
| Maks.Kanal Düzlüğü | dB | 0.4 | ||||||
|
dak.Sönme Oranı 23°C'de |
İletim Kanalı | dB | 20 | |||||
| Yansıma Kanalı | dB | 18 | ||||||
| Maks.Dalga Boyu Termal Kararlılık | nm/℃ | 0,003 | ||||||
| Maks.Ekleme Kaybı Termal Kararlılık | dB/℃ | 0,005 | ||||||
| dak.23 ° C'de Geri Dönüş Kaybı | dB | 50 | ||||||
| Maks.Güç Kullanımı (CW) | mW | 500 | ||||||
| Maks.Çekme Yükü | N | 5 | ||||||
| Çalışma sıcaklığı | ℃ | 0~+70 | ||||||
| Depolama sıcaklığı | ℃ |
-40~+85 |
||||||
Konnektörlerle IL 0,3dB daha yüksek, RL 5dB daha düşük ve ER 2dB daha düşük.
Bağlayıcı tuşu yavaş eksene hizalanır.
boyutlar
Sipariş Bilgileri
| PMFWDM-1111-23-444-555-67-8-999 | |
| 1111 - Dalga Boyu: | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Belirtilmiş |
| 2 - Pompa Tipi: | F=İleri, B=Geri |
| 3 - Sinyal Rotası için Çalışma Ekseni: | B=Her iki eksen çalışıyor, F=Hızlı Eksen Engellendi |
| 444 - Com & Pass için Fiber Tipi: | 001=PM1550, 003=PM980, 045=PM1950, SSS=Belirtildi |
| 555 - Ref için Elyaf Tipi: | 001=PM1550, 003=PM980, 004=Yüksek1060, 008=SMF-28E, SSS=Belirtildi |
| 6 - Paket Ölçüleri: | 0=φ5,5x35mm, S=Belirtilmiş |
| 7 - At Kuyruğu Tipi: | 0=çıplak fiber, 1=900μm gevşek tüp |
| 8 - Elyaf Uzunluğu: | 0,8=0,8m, 1,0=1m, S=Belirtilmiş |
| 999 - Bağlayıcı Tipi: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Yok, S=Belirtilmiş |
|
|
| Brand Name: | GEZHI or OEM |
| Model Numarası: | PM FWDM |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |

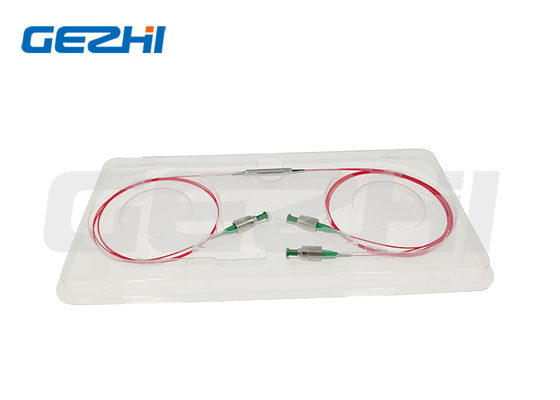

| Paketleme Ayrıntıları: | Kağıt kutusu |
