| Brand Name: | GEZHI or OEM |
| Model Numarası: | PM CWDM |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |

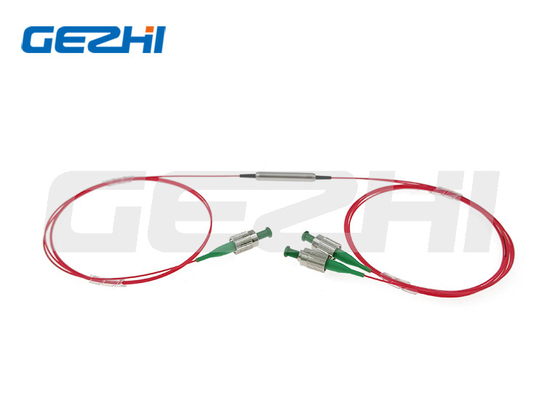

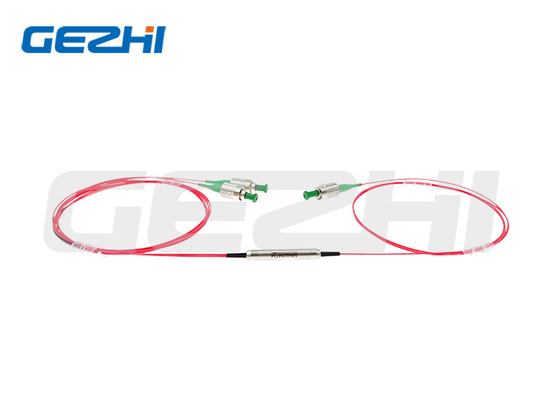

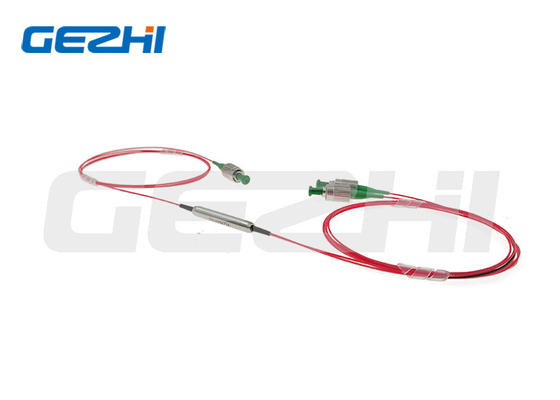

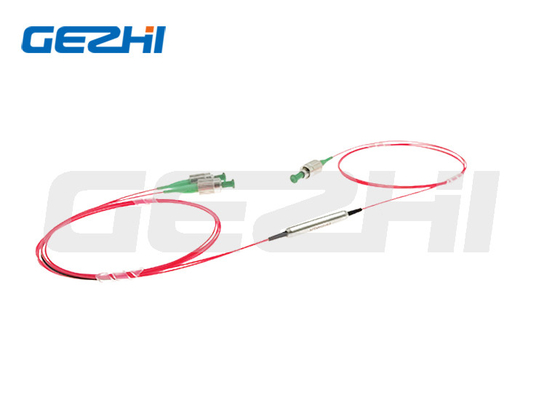

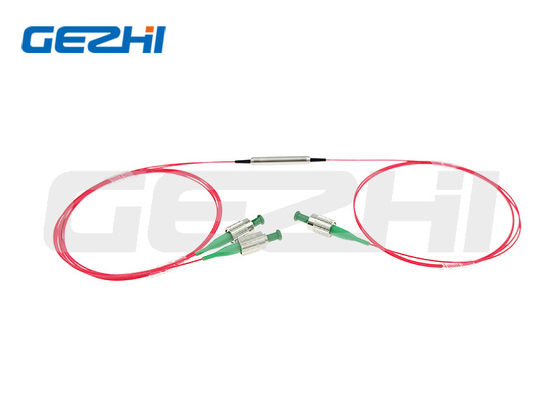

1260nm~1620nm Polarizasyon CWDM/OADM Ağları için Kaba WDM'yi Koruma
Ürüne Genel Bakış
Polarizasyon Bakımı Korunan Dalga Boyu Bölmeli Çoklayıcı Filtre, uluslararası standarda göre tasarlanmış ve üretilmiştir.Cihazlar, geniş geçiş bandı, düşük ekleme kaybı, yüksek kanal izolasyonu ve mükemmel çevresel kararlılık elde etmek için çevreye dayanıklı ince film filtre ve gelişmiş paketleme teknolojisi kullanır.Tek kanal ekleme veya bırakma işlevini gerçekleştirmek için ayrı ayrı kullanılabilirler veya CWDM sistemlerinde çok kanallı uygulamalar için ardışık olarak kullanılabilirler.EDFA'larda ve fiber lazer sistemlerinde istenmeyen gürültü sinyallerini engellemek için de kullanılır.
Bileşenler, yüksek izolasyon, düşük ekleme kaybı, yüksek sönme oranı, mükemmel çevresel kararlılık ve yüksek güç işleme kapasitesi ile karakterize edilir.
Başvuru
CWDM Sistemi
CWDM/OADM Modülü
CWDM/OADM Ağları
Özellik
Düşük Ekleme Kaybı ve İzolasyon
Yüksek Getiri Kaybı
Yüksek Güvenilirlik ve Kararlılık
Geniş İletim Genişliği
Ürün Özellikleri
| parametreler | Birim | Değerler | |
| Merkez Dalgaboyu | deniz mili | İTÜ veya İTÜ+1 | |
| Çalışma Dalgaboyu | deniz mili | 1260~1460 veya 1460~1620 veya 1260~1620 | |
| Kanal Alanı | deniz mili | 20 | |
| dak.Kanal Bant Genişliği @λc | deniz mili | ±6,5 | |
| Maks.Kanal Düzlüğü | deniz mili | 0.4 | |
| Maks.23°C'de Ekleme Kaybı | İletim Kanalı | dB | 0.6 |
| Yansıma Kanalı | dB | 0,4 (1260~1460 veya 1460~1620) veya 0,6 (1260~1620) | |
| dak.23°C'de İzolasyon | Bitişik Kanal | dB | 30 |
| Bitişik Olmayan Kanal | dB | 40 | |
| Yansıma Kanalı | dB | 12 | |
| dak.Geri dönüş kaybı | dB | 50 | |
| dak.23 ℃'de Sönme Oranı | dB | 20 | |
| Maks.Dalga Boyu Termal Kararlılık | nm/℃ | 0,003 | |
| Maks.Ekleme Kaybı Termal Kararlılık | dB/℃ | 0,005 | |
| Maks.Güç Kullanımı (CW) | mW | 500 | |
| Çalışma sıcaklığı | ℃ | 0~+70 | |
| Depolama sıcaklığı | ℃ | -40~+85 | |
Konnektör ile IL 0,3dB daha yüksek, RL 5dB daha düşük ve ER 2dB daha düşük.
Bağlayıcı tuşu yavaş eksene hizalanır.

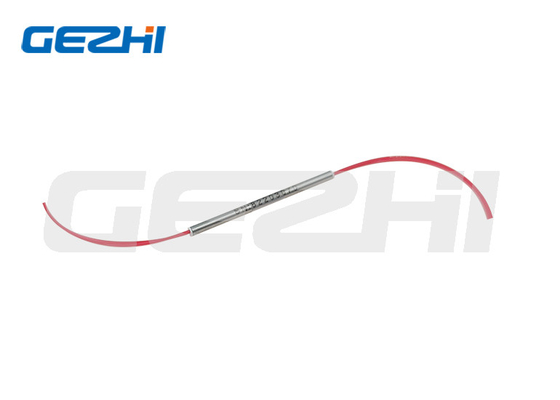

boyutlar
Sipariş Bilgileri
| PMCWDM-11-234-555-67-8-999 | |
| 11 - Merkez Dalga Boyu: | 27=1270nm veya 1271nm,..., 61=1610nm veya 1611nm, SS=Belirtilen |
| 2 - Çalışma Dalga Boyu: | F=Tam dalga (1260nm~1620nm), H=Yarım dalga (1260~1460 veya 1460~1620) |
| 3 - Bağlantı Noktası Türü: | 3=1x2 |
| 4 - Signal için çalışma ekseni: | B=Her iki eksen çalışıyor, F=Hızlı Eksen Engellendi |
| 555 - Elyaf Tipi: | 001=PM1550, 002=PM1310, SSS=Belirtildi |
| 6 - Paket Ölçüleri: | 0=φ5,5x35mm, S=Belirtilmiş |
| 7 - At Kuyruğu Tipi: | 0=250μm çıplak fiber, 1=900μm gevşek tüp |
| 8 - Elyaf Uzunluğu: | 0,8=0,8m, 1,0=1m, S=Belirtilmiş |
| 999 - Bağlayıcı Tipi: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Yok, S=Belirtilmiş |
|
|
