| Brand Name: | GEZHI or OEM |
| Model Numarası: | PM Sigortalı WDM |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |

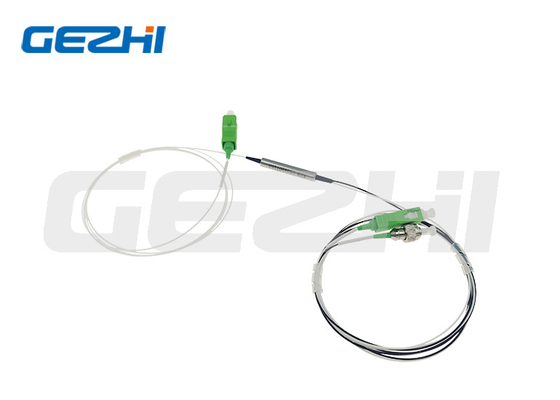

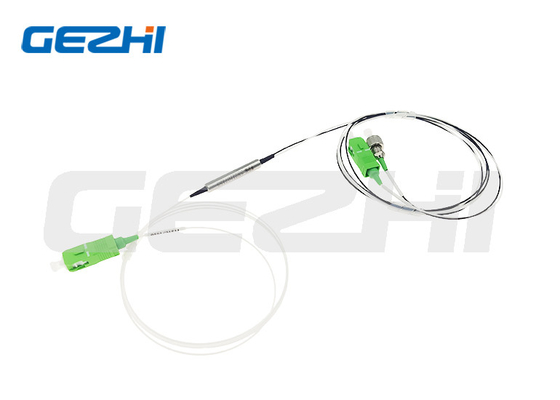

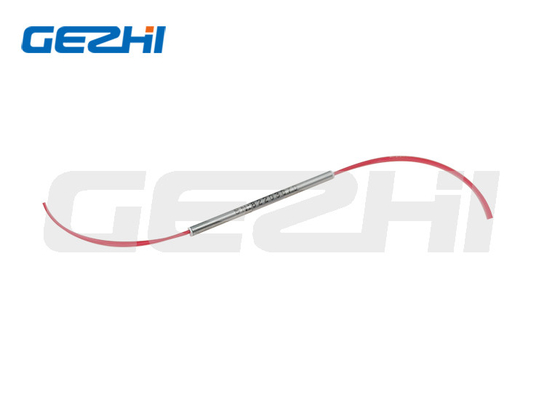

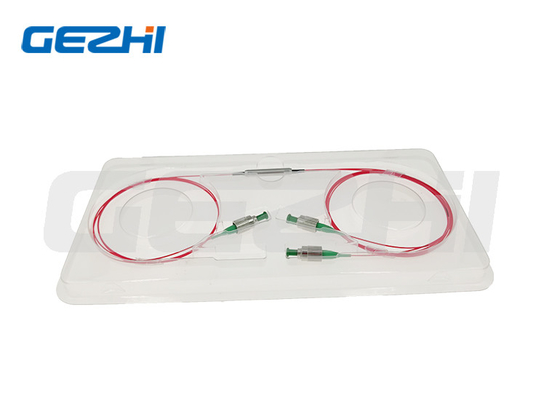

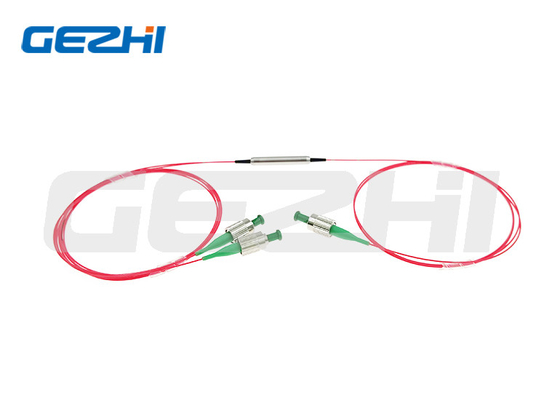

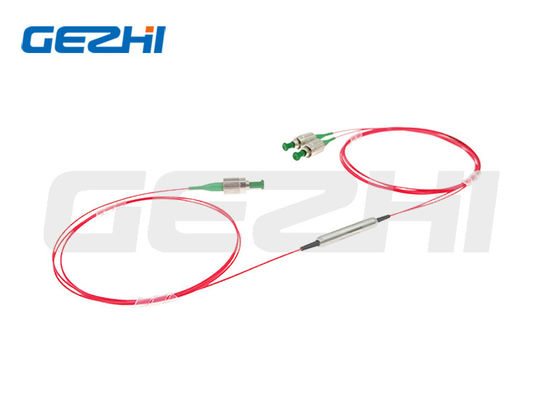

980/1550nm Polarizasyon Fiber Sensör için Sigortalı WDM'yi Koruma
Ürüne Genel Bakış
Gezhi Photonics, kaynaşmış WDM'yi koruyan 980/1550nm polarizasyonu oluşturmak için fiberi koruyan benzersiz birleştirme tekniği ve polarizasyon kullanır.Düşük aşırı kayıp, küçük boyut ve yüksek polarizasyon sönme oranı özelliklerine sahiptir.PM kaynaşık WDM, fiber lazer, optik sensörler ve optik cayro için yaygın olarak kullanılır.
Bu ürün, diğer dalga boylarını çoğaltmak için de kullanılabilir.980/1030 nm (darbeli lazer uygulamaları) ve 1064/1550 nm (Erbium-Ytterbium pompalama) dahil.Düşük güç (300mW, 500mW) ve yüksek güç (20W) kullanımı mevcuttur.Fiber amplifikatörleri, fiber lazerleri ve yüksek hızlı iletişim sistemi ve enstrümantasyon uygulamalarını koruyan polarizasyon için idealdirler.
Başvuru
Test Aletleri
Tutarlı İletişim
EDFA
Fiber Sensörü
Özellik
Yüksek Sönme Oranı
Yüksek İzolasyon
Düşük Ekleme Kaybı
Yüksek kararlılık ve Güvenilirlik
Ürün Özellikleri
| Parametre | Birim | Değer | |||||
| Tip | / | 650/1064 | 980/1064 | 980/1550 | 1064/1550 | 2000/1550 | |
| Çalışma Bant Genişliği | deniz mili | ±15 | |||||
| Maks.23°C'de Ekleme Kaybı | Sinyal Bağlantı Noktası | dB | 1.0 | 0.8 | 0.7 | 0.7 | 1.2 |
| Pompa Portu | dB | 1.0 | 0.8 | 0.7 | 0.7 | 1.2 | |
| dak.23 ℃'de Sönme Oranı | dB | 18 | 18 | 20 | 20 | 15 | |
| dak.23°C'de İzolasyon | dB | 10 | 13 | 18 | 18 | 13 | |
| Paket boyutları | mm | φ3*54 | φ3*70 | φ3*54 | φ3*54 | φ3*60 | |
| dak.Yönelme | dB | 50 | |||||
| dak.23 ° C'de Geri Dönüş Kaybı | dB | 50 | |||||
| Maks.Optik Güç (CW) | W | 3 | |||||
| Elyaf Tipi | - | PM Panda Elyafı | |||||
| Çalışma sıcaklığı | ℃ | -5~+75 | |||||
| Depolama sıcaklığı | ℃ | -40~+85 | |||||
Konnektör ile IL 0,3dB daha yüksek, RL 5dB daha düşük ve ER 2dB daha düşük.
Bağlayıcı tuşu yavaş eksene hizalanır.
boyutlar
Sipariş Bilgileri
| PMFUWDM-1111-2-333-45-6-777-8899 ( 1x2 Tip) / PMFUWDM-1111-2-333-45-6-7777-8899 ( 2x2 Tip) | ||
| 1111 - Dalga Boyu: | 65/06=650/1064nm, 9806=980/1064, 9855=980/1550, 0655=1064/1550, SSSS=Belirtilen | |
| 2 - Tip: | 3=1x2, 4=2x2 | |
| 333 - Elyaf türü: | 001=PM1550, 003=PM980, 045=PM1950, SSS=Belirtildi | |
| 4 - Paket Ölçüleri: | 0=φ3,0x54mm, 1=φ3,0x60mm, 2=φ3,0x70mm, S=Belirtilen | |
| 5 - Domuz kuyruğu tipi: | 0=çıplak fiber, 1=900μm gevşek tüp | |
| 6 - Elyaf uzunluğu: | 0,8=0,8m, 1,0=1m, S=Belirtilmiş | |
| 7777 - Bağlayıcı tipi: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Yok, S=Belirtilmiş | |
| 88 - Ortalama Güç: | 00=500mW, 01=1W, 03=3W, SS=Belirtilen | |
| 99 - Tepe Gücü: | 00=Sürekli Dalga, 01=1kW, 10=10kW, SS=Belirtilmiş | |
|
|
