Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Type: | AAWG Module | Use: | FTTX, FTTX |
|---|---|---|---|
| Product Name: | Athermal AWG Module | Channel Spacing: | 100Ghz |
| Number Of Channels: | 40 CH | Filter Shape: | Flat Top/Gaussian |
| Operating Temperature: | -5~75 | Input/Output Connector: | FC, SC, LC Optional |
| FC, SC, LC Optional Input/Output Length: | 0.5m, 1m Or Customized | Pigtail Diameter: | 0.9mm |
| Fiber Type: | 900um Loose Tube | ||
| Vurgulamak: | Atermal AAWG DWDM,100GHz AWG Modülü,Atermal AAWG Modülü |
||

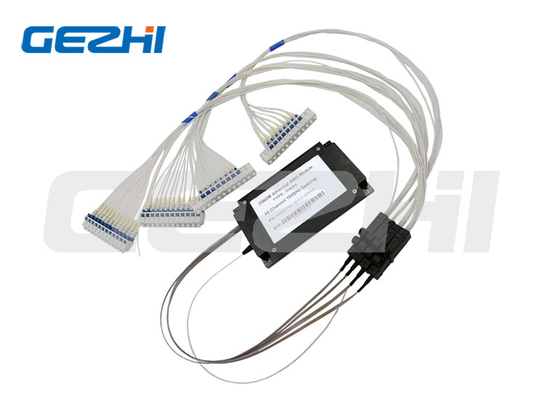

Düz üst/Gauss Filtresi 40 Kanal AAWG Modülü 40 CH 100GHz Athermal AWG Modülü
Ürün Açıklaması
Gezhi Photonics rafa monte 40 kanallı DWDM multiplexer (Mux) ve Demultiplexer (DeMux) kasası, 40 farklı dalga boyunu tek bir fiberde toplayarak altyapı tasarrufu için mükemmel bir çözüm sunar.Bu 1U ürünleri protokol şeffaftır.40 kanalın tümü, yüksek kaliteli AWG Gaussian teknolojisi kullanan kanallar arasında 100 GHz aralıkla C bandındadır.
Uygulamalar
Metro ağları
Veri merkezi
Erişim Ağı
CATV uygulamaları
WDM Ağı
Telekomünikasyon
Özellikler
Yüksek izolasyon Düşük ekleme kaybı Çift güç kaynağı Konsol ve NMS tarafından yönetilebilir Ekspoksi içermeyen optik yol Düşük toplam entegre karışma Mükemmel kararlılık ve güvenilirlik Mükemmel dalga boyu doğruluğu ve kararlılık Atermal tasarım
Özellikler
|
Parametre
|
Değer
|
|
Kanal Sayısı
|
40
|
|
Kanal aralığı
|
100Ghz
|
|
Çalışma Dalgaboyu
|
C bandı
|
|
Geçiş Frekansı
|
±0,1 nm
|
|
Dalga Boyu Doğruluğu
|
±50pm
|
|
Ekleme Kaybı
|
<6.0dB
|
|
Ekleme Kaybının Tutarlılığı
|
<1.2dB
|
|
Ekleme Kaybı Düzlüğü
|
<0,5dB
|
|
0.5dB Geçiş Bandı
|
>0,2 nm
|
|
1dB Geçiş Bandı
|
>0,4nm
|
|
3dB Geçiş Bandı
|
>0,6nm
|
|
20dB Geçiş Bandı
|
<1.2nm
|
|
Bitişik Kanal İzolasyonu
|
≥25dB
|
|
Bitişik Olmayan Kanal İzolasyonu
|
≥30dB
|
|
Toplam Karışma
|
22 dB
|
|
Geri dönüş kaybı
|
≥40dB
|
|
Polarizasyona Bağlı Kayıp
|
<0,5ps
|
|
Polarizasyon Modu Dağılımı
|
<0,5ps
|
|
Maksimum Yük Optik Gücü
|
24dBm
|
|
Optik Güç İzleme Aralığı
|
-35dBm ~ +23dBm
|
|
Bağlayıcı Formu
|
LC/UPC
|
|
Çalışma sıcaklığı
|
-10~+65°C
|
|
Bağıl nem
|
%95
|
|
boyutlar
|
19 inç 1U raf (440 x 220 x 44 mm)
|
