| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-FSW-2x4 Fiber Optik Anahtar |
| Moq: | 1 PC |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |
Tanıtım
GZ-FSW-2x4 optik anahtarı, bir çeşit ışık yolu kontrol cihazıdır, bir kontrol ışık yolu ve ışık yolunu dönüştürür.Optik iletişim uygulamalarında önemli bir rol oynar.Optik düğme esas olarak optik iletim sistemi multiplex izleme için kullanılır, LAN nasıl ışık / ışık dedektörü otomatik değişim ve optik algılama optik test sistemi optik fiber, optik cihazlar için çok nokta dinamik izleme sistemi,Ağ ve saha mühendisliği kablo testiDüzenlenebilir optik cihaz. Düğmeleri olan RS-232 arayüz kontrol modülü ile, modül optik yol seçimi için PC yazılımı aracılığıyla yapabilirsiniz.
Feratürler
1Eşsiz Düşük Maliyet
2. Düşük Optik Distorsiyonlar
3Yüksek İzolasyon
4Yüksek Güvenilirlik
5.Epoksi içermeyen optik yol
6. Işık yolu anahtar düğmesi kontrolü
Başvurular
1.Ring Network
2Optik ağda uzaktan izleme
3.Fiber optik bileşeninin test edilmesi
Özellikler
| Parametreler | Parametre Değerleri |
| Model | GZ-FSW-2X4 |
| Ekleme Kaybı | Tip:0.5 dB en fazla:1.0 dB |
| Dalga boyu aralığı | 1260 ~ 1650 nm |
| Test Dalga Boyutu | 1310/1550 nm |
| Elyaf Türü | SM, 9/125um ((SMF-28) |
| Geri dönüş kaybı | ≥50 dB |
| Karşılıklı ses | ≥ 70 dB |
| PDL | ≤0,05 dB |
| WDL | ≤0.25 dB |
| TDL | ≤0.25 dB |
| Tekrarlanabilirlik | ≤0.02 dB |
| Yaşam süresi | ≥ 10 |
| Değişim Zamanı | 8 ms (Konuşma kanalı) |
| Optik Güç | ≤ 500 mW |
| Bağlantı | LC/PC |
| Kontrol Modu | TTL |
| Çalışma Gücü | 5V/100 mA |
| Çalışma sıcaklığı | -40 °C ila +85 °C |
| Boyut | (L) 104.0×(W) 120×(H) 28±0.2mm |
Boyut

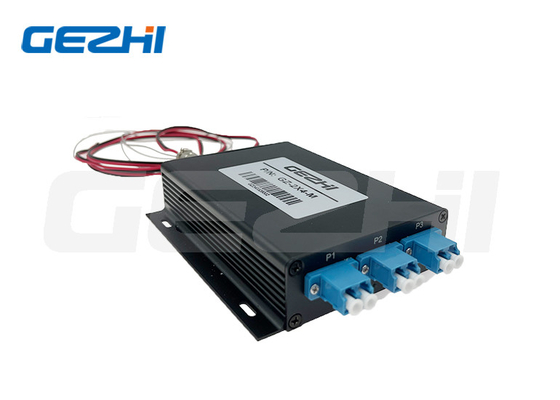

P1 bağlantısı: optik anahtar kanal ortak
P2 bağlantısı: optik anahtar kanalı 1
P3 bağlantısı: optik anahtar kanalı 2"
Işık gösterge 1: güç ışığı
Işık göstergesi 2: Kanal 1 göstergesi, ışık P1'in P2'den geçtiğini göstermek için açık
Işık göstergesi 3: Kanal 2 ışık göstergesi, P1'in P3'ün önünden geçtiğini göstermek için ışık açık
GX12-3:1 +5V, 2 GND, 3 kontrol pını (yüksek: P1-P2, düşük: P1-P3)
Optik yol
Çizim
video
|
|
