| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x3 Optik Anahtarlar |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |

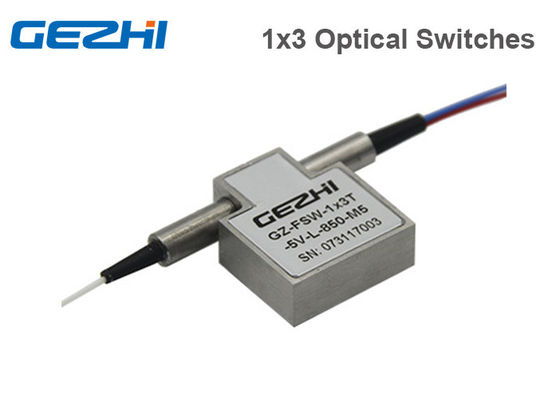

1x3 Çift Yönlü Fiber Optik Anahtar 3x1 Kilitlemesiz Optik Anahtarlar
GEZHI Photonics'in 1 × 3 T tipi Mekanik Fiber Optik Anahtarlar (1 × 3 Optik Anahtar) 1260nm ~ 1650nm veya 850nm Çok modlu dalga boyunda tüm dalga boylarını destekler, düşük ekleme kaybı, ultra yüksek güvenilirlik, hızlı anahtarlama hızı ve iki yönlü performans.Fiber optik anahtarlar Koruma, Optik Ağ, Verici ve Ağ Test Sistemi, Alıcı Koruması ve Enstrümantasyon için yaygın olarak kullanılmaktadır.
Özellikleri
Kısa anahtarlama süresi
Minyatür boyut, Kompakt tasarım
Düşük çapraz konuşma, Düşük Ekleme Kaybı
Çift yönlü Düşük optik bozulmalar
Geniş çalışma dalga boyu aralığı
Uygulamalar
Laboratuvarda Ar-Ge
Büyükşehir bölgesi ağı
Sistem izleme
Ağ koruması ve restorasyonu
test, enstrümantasyon ve ölçüm
Şartname
| 1 x 3 T Tipi Değiştirmek | birim | Tipik |
| Çalışma Dalgaboyu | mil | 850nm veya 1310/1490 / 1550nm |
| Ekleme Kaybı | dB | <0.8 |
| Dalgaboyu Bağımlı Kaybı | dB | <0.2 |
| Polarizasyona Bağlı Kayıp | dB | <0.2 |
| Geri dönüş kaybı | dB | SM:> 55 MM:> 40 |
| Çapraz Konuşma | dB | SM:> 55 MM:> 40 |
| Anahtarlama Zamanı | Hanım | Tipik: 4 Maks: 10 |
| Tekrarlanabilirlik | dB | <± 0.02 |
| dayanıklılık | döngüleri | > 10 Milyon |
| Anahtarlama Tipi | Kilitleme / Kilitlemesiz | |
| Optik Güç Kullanımı | mW | <500mW |
| Çalışma gerilimi | VDC | 3V veya 5V |
| Çalışma sıcaklığı | ℃ | 5 ° ile + 70 |
| Depolama sıcaklığı | ℃ | -40 ~ 85 |
| Elyaf Türü | / | SM / MM Elyaf |
| Paket boyutu | aa | 27L x 23W x 8,2H |
Not: 1. Özelleştirme mevcuttur.
2. Konektör olmadan belirtilir ve konektör başına ek 0,2 dB kayıp eklenir.
Elektrik
| Özellikler | Voltaj | şimdiki | Direnç |
| 5V mandallama | 4,5 ~ 5,5 V | 22.2 (±% 10) mA | 202.5 (±% 10) Ω |
| 5V mandallamasız | 4,5 ~ 5,5 V | 31 (±% 10) mA | 145 (±% 10) Ω |
| 3V mandallama | 2,7 ~ 3,3 V | 33,3 (±% 10) mA | 90 (±% 10) Ω |
| 3V kilitlemesiz | 2,7 ~ 3,3 V | 46,7 (±% 10) mA | 64,2 (±% 10) Ω |
pinler
Optik Yol
boyutlar
Sipariş Bilgileri
| X | XX | X | X | X | XX | X | XX |
| kip | dalga boyu | Gerilim Türü | Kontrol Modeli | Elyaf Türü | Fiber Çapı | Fiber Uzunluğu | Bağlayıcı |
|
G = SM M = AA |
85 = 850 nm 13 = 1310nm 15 = 1550 nm 13/15 = 1310/1550 X = Diğer |
3 = 3V 5 = 5V |
L = Mandallama N = Kilitlemesiz |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Diğer |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Diğer |
1 = 1 m 2 = 1,5 X = Diğer |
0 = Hiç 1 = FC / PC 2 = YP / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC X = Diğer |
video
|
|
