| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x2A Optik Anahtar |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |

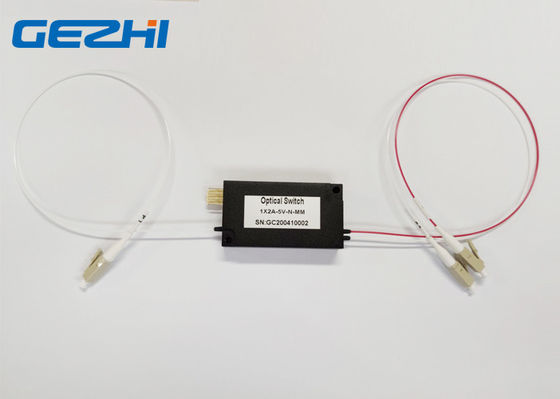

1x2A Çok Modlu 850nm Optik Anahtar Mini Metal kasa ile Mandalsız 5V
Mini metal kasa GEZHI 1x2A Çok Modlu 850nm Optik Anahtar paketleme ve 4 kutuplu kontrol.Öğe LC / PC konnektörü ile Mandallama Gerilimi 5V'dir.Özelleştirilmiş özellikleri mevcuttur.
Özellikleri
Düşük Ekleme Kaybı
Hızlı Anahtarlama Hızı
En Küçük Boyut
Yüksek çalışma sıcaklığı
Uygulamalar
OADM
ADAM
Sistem İzleme
Bileşen Testi
Şartname
|
Parametreler |
GZ-FSW-1 × 2A | ||
| Dalga boyu aralığı | mil | 850 ± 40/1300 ± 40 | ~ 1650 1260 |
| Çalışma Dalgaboyu | mil | 850/1300 | 1310/1490/1550/1625/1650 |
| Ekleme Kaybı | dB | Tip: 0.8 Maks: 1.2 | Tip: 0.5 Maks: 1.0 |
| Geri dönüş kaybı | dB | MM≥30 SM≥50 | |
| Diyafoni | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Tekrarlanabilirlik | dB | ≤ ± 0.02 | |
|
Güç kaynağı |
V | 3.0 veya 5.0 | |
| Ömür | Zaman | ≥107 | |
| Anahtar Zamanı | Hanım | ≤8 | |
| Iletim gücü | mW | ≤500 | |
| Çalışma sıcaklığı | ℃ | 0 ~ + 70 veya -40 ~ + 85 | |
| Depolama sıcaklığı | ℃ | -40 ~ 85 | |
| boyut | aa | (L) 55 x (W), 30 x (H) 12.8 | |
Not: 1. Özelleştirme mevcuttur.
2. Konektör olmadan belirtilir ve konektör başına ek 0,2 dB kayıp eklenir.
Optik Yol
| Kontrol Modeli | Elektrikli Tahrik | Durum Sensörü | Optik yol | ||
| Pim 1 | Pim 2 | Pin3- Pin4 | |||
| mandallama | V + | GND | Açık | P1-P2 | |
| GND | V + | Kapat | P1-P3 | |
|
| Sigara mandallama | V + | GND | Kapat | P1-P3 | |
| GND | GND | Açık | P1-P2 | |
|
| Özellikler | Voltaj | şimdiki | Direnç |
| 5V Kilitleme | 4.5 ~ 5.5 | 36 ~ 44mA | 125Ω |
| 5V Kilitlemesiz | 4.5 ~ 5.5 | 25 ° 31mA | 178Ω |
| 3V Kilitleme | 2.7 -3.3 | 54 ~ 66mA | 50Ω |
| 3V Kilitlemesiz | 2.7 -3.3 | 42 ~ 51mA | 65Ω |
1x2A Optik Anahtar Sipariş Bilgileri
GZ-FSW-1x2A-xxx-xxx-xxx-xx
| kip | dalga boyu | Gerilim Türü | Kontrol Modeli | Elyaf Türü | Fiber Çapı | Fiber Uzunluğu | Bağlayıcı |
|
G = SM |
85 = 850 nm |
3 = 3V |
L = Mandallama |
5 = 50/125 |
25 = 250um |
1 = 1 m |
00 = Yok |
