| Brand Name: | GEZHI or OEM |
| Model Numarası: | 2x2 Optik Bypass Anahtarı |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |

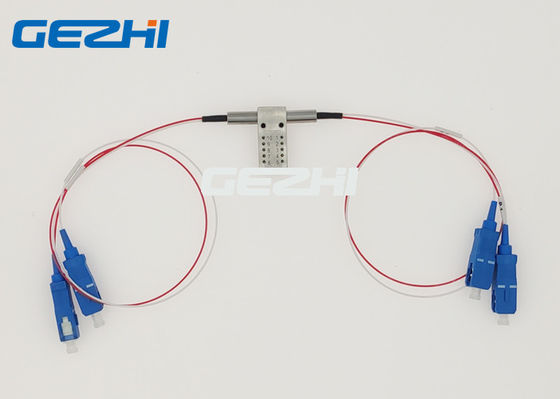

Mandallama Mikro 2x2 Optik Bypass Anahtarı Tekli Mod 1310 / 1550nm dalga boyu
GEZHI Micro 2x2 Optik Bypass Anahtarı, Optik Ağ koruması / Restorasyonunda oldukça kararlı bir kullanımdır.Güç açıkken, Baypas anahtarının çalışma modu Normal olarak ayarlanır ve yerel ağ cihazı ana ağa bağlanır.Elektrik kesildiğinde, ana ağı yerel ağ cihazından izole etmek için 2x2 optik Bypass anahtarı hızlı bir şekilde bypass moduna ayarlanır.Ayrıca,Mikro anahtar mandallı tiptedir ve 8 ms çalışma süresine sahiptir.
Özellikleri
Düşük Ekleme Kaybı
Kilitleme veya Kilitlemesiz
Yüksek Kanal İzolasyonu
Epoksi İçermeyen Optik Yol
Son Derece Kararlı ve Güvenilir
Uygulamalar
Enstrümantasyon
Ağ Test Sistemleri
Optik Sinyal Yönlendirme
Yapılandırılabilir Optik Ekleme / Bırakma
Optik Ağ Koruması / Restorasyonu
Verici ve Alıcı Koruması
Sipariş Bilgisi
GZ-2 × 2-B-xxx-xxx-xx-xx
| kip | dalga boyu | Gerilim Türü | Kontrol Modeli | Elyaf Türü | Fiber Çapı | Fiber Uzunluğu | Bağlayıcı |
| G = SM M = AA |
85 = 850 nm 13 = 1310nm 15 = 1550 nm 13/15 = 1310/1550 X = Diğer |
3 = 3V 5 = 5V |
L = Mandallama N = Kilitlemesiz |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Diğer |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Diğer |
1 = 1 m 2 = 1,5 X = Diğer |
0 = Hiç 1 = FC / PC 2 = YP / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
Şartname
| Parametreler | GZ-FSW-2 × 2B | ||
| Dalga boyu aralığı | mil | ± 40 ± 40/1300 850 | ~ 1650 1260 |
| Çalışma yüksekliği | mil | 850/1300 | 1310/1490/1550/1625/1650 |
| Ekleme Kaybı | dB | Tip: 0.8 Maks: 1.2 | Tip: 0.6 Maks: 0.8 |
| Geri dönüş kaybı | dB | MM≥30 SM≥50 | |
| Diyafoni | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Tekrarlanabilirlik | dB | ≤ ± 0.02 | |
| Güç kaynağı | v | 3.0 veya 5.0 | |
| Ömür | zamanlar | ≥107 | |
| Anahtar Zamanı | Hanım | ≤8 | |
| Iletim gücü | mW | ≤500 | |
| Çalışma sıcaklığı | ℃ | -20 ~ 70 | |
| Depolama sıcaklığı | ℃ | -40 ~ 85 | |
| Ağırlık | g | 16 | |
| boyut | aa | (L) 27,0 × (W) 12,0 × (H) 8,2 özelleştirme mevcuttur. | |
pinler
| Parametreler | pinler | Elektrikli Tahrik | Durum Sensörü | ||||||
| 2 x 2B | Optik yol | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Sigara mandallama | P1-P3 | - | - | - | - | Kapat | Açık | Açık | Kapat |
| P1-P4, P2-P3 | V + | - | - | GND | Açık | Kapat | Kapat | Açık | |
| mandallama | P1-P3 | - | - | GND | V + | Kapat | Açık | Açık | Kapat |
| P1-P4 P2-P3 | V + | GND | - | - | Açık | Kapat | Kapat | Açık | |
Optik Yol
| Birinci Durum | Durum İki |
|
|
|
2x2 Bypass Fiberoptik Anahtar resmi
video
|
|
| Brand Name: | GEZHI or OEM |
| Model Numarası: | 2x2 Optik Bypass Anahtarı |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |

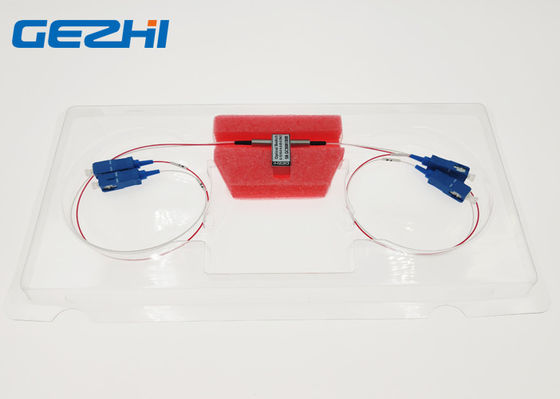

| Paketleme Ayrıntıları: | Plastik Kutu ile bir köpük içinde 2 adet |
