| Brand Name: | GEZHI or OEM |
| Model Numarası: | 2x2B Fiber Optik Anahtar |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |

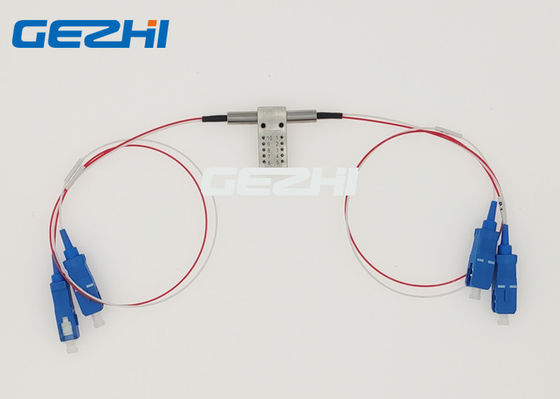

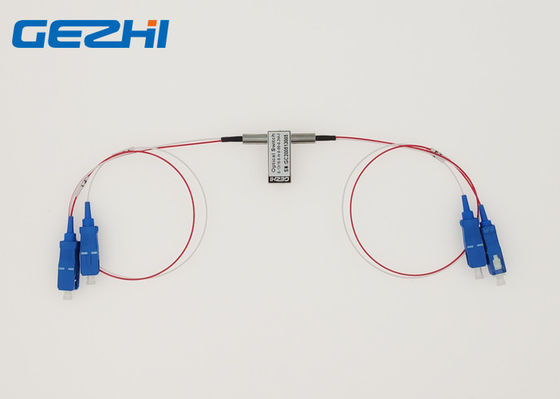

SM fiber ile 2x2B Mekanik Fiber Optik Anahtar 1310nm 1 metre SC / UPC
GEZHI 2x2B mekanik Fiber Optik Anahtar, gelen bir optik sinyali seçilen bir çıkış fiberine yönlendirerek optik kanalları bağlar.1310nm dalga boyu ile çalışır (1260 ~ 1650nm kullanılabilir).Bu, patent bekleyen opto-mekanik tescilli konfigürasyon kullanılarak elde edilir ve bir elektrik kontrol sinyali yoluyla etkinleştirilir.2x2B mekanik Fiber Optik Anahtar, ultra yüksek güvenilirlik ve hızlı anahtarlama hızı ile çift yönlü performans sunar.2x2B mekanik Fiber Optik Anahtar, optik ağ uygulamaları için gerçek anahtarlama çözümüdür.
Özellikleri
PCB'ye Monte Edilebilir
En Küçük Boyut
Düşük Ekleme -‐ Kayıp
Hızlı Anahtarlama Hızı
Endüstriyel Tip Mevcuttur
Tekli Modda / Çoklu Modda Mevcut
Uygulamalar
Optik Ağ İzleme
Optik ağ Restorasyon ve Koruması
Yapılandırılabilir Optik Ekleme / Bırakma
İletim ekipmanlarının korunması
Araştırma ve Geliştirme
Dalgaboyu yönlendiricisi
GEZHI 2x2B Mekanik Fiber Optik Anahtar optik ağ koruma / restorasyon, optik sinyal yönlendirme, yeniden yapılandırılabilir ekleme / bırakma çoklayıcılar, optik çapraz bağlantı (OXC), optik ağ izleme, optik test ekipmanları vb.
Şartname
| Parametreler | GZ-FSW-2 × 2B | ||
| Dalga boyu aralığı | mil | ± 40 ± 40/1300 850 | ~ 1650 1260 |
| Çalışma yüksekliği | mil | 850/1300 | 1310/1490/1550/1625/1650 |
| Ekleme Kaybı | dB | Tip: 0.8 Maks: 1.2 | Tip: 0.6 Maks: 0.8 |
| Geri dönüş kaybı | dB | MM≥30 SM≥50 | |
| Diyafoni | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Tekrarlanabilirlik | dB | ≤ ± 0.02 | |
| Güç kaynağı | v | 3.0 veya 5.0 | |
| Ömür | zamanlar | ≥107 | |
| Anahtar Zamanı | Hanım | ≤8 | |
| Iletim gücü | mW | ≤500 | |
| Çalışma sıcaklığı | ℃ | -20 ~ 70 | |
| Depolama sıcaklığı | ℃ | -40 ~ 85 | |
| Ağırlık | g | 16 | |
| boyut | aa | (L) 27,0 × (W) 12,0 × (H) 8,2 özelleştirme mevcuttur. | |
Optik Yol
| Birinci Durum | Durum İki |
|
|
|
pinler
| Parametreler | pinler | Elektrikli Tahrik | Durum Sensörü | ||||||
| 2 x 2B | Optik yol | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Sigara mandallama | P1-P3 | - | - | - | - | Kapat | Açık | Açık | Kapat |
| P1-P4, P2-P3 | V + | - | - | GND | Açık | Kapat | Kapat | Açık | |
| mandallama | P1-P3 | - | - | GND | V + | Kapat | Açık | Açık | Kapat |
| P1-P4 P2-P3 | V + | GND | - | - | Açık | Kapat | Kapat | Açık | |
Sipariş Bilgisi
GZ-2x2B-xxx-xxx-xx-xx
| kip | dalga boyu | Gerilim Türü | Kontrol Modeli | Elyaf Türü | Fiber Çapı | Fiber Uzunluğu | Bağlayıcı |
| G = SM M = AA |
85 = 850 nm 13 = 1310nm 15 = 1550 nm 13/15 = 1310/1550 X = Diğer |
3 = 3V 5 = 5V |
L = Mandallama N = Kilitlemesiz |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Diğer |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Diğer |
1 = 1 m 2 = 1,5 X = Diğer |
0 = Hiç 1 = FC / PC 2 = YP / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
video
|
|
