| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x8T Optik Anahtarlar |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |

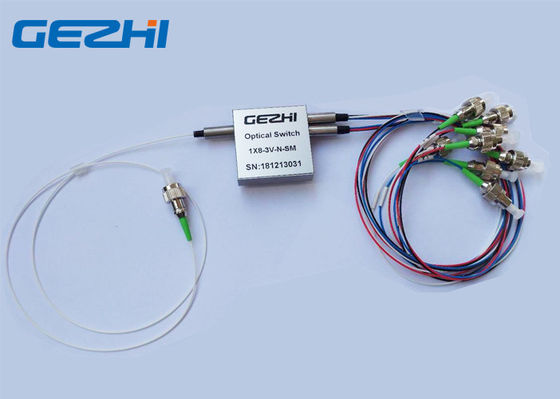

Mandallı Fiber optik Anahtarlar 1x8 Opto-Mekanik Optik Anahtar, küçük boyutlu 1310 ve 1550nm
GEZHI '8x1 Fiber Optik Anahtar (1 × 8 Mekanik Optik Anahtarlar) 1310 ve 1550nm'yi destekler.Optik Anahtar, 8x1 prizma optik bir anahtardır.8 optik fiber girişi ve 1 fiber çıkışı, kanal anahtarını destekleyebilir.Geniş çalışma dalga boyu aralığı, düşük ekleme kaybı ve hızlı anahtarlama oranı, ağ trendleri yapılandırmasını, ağ izleyicisini ve laboratuvar uygulamasını kullanabilir.
Özellikleri
Çift yönlü Düşük optik bozulmalar
Minyatür boyut
Düşük Ekleme Kaybı, Düşük çapraz konuşma
Kısa anahtarlama süresi
Geniş çalışma dalga boyu aralığı
Uygulamalar
Büyükşehir bölgesi ağı
Sistem izleme
Ağ koruması ve restorasyonu
Laboratuvarda Ar-Ge
Enstrümantasyon, test ve ölçüm
Şartname
| 1 x 8 OptikAnahtar T tipi | birim | Tipik |
| Çalışma Dalgaboyu | mil | 1310 ve 1550 nm |
| Ekleme Kaybı | dB | <1.2 |
| Dalgaboyu Bağımlı Kaybı | dB | <0.30 |
| Polarizasyona Bağlı Kayıp | dB | <0.1 |
| Geri dönüş kaybı | dB | > 55 |
| Çapraz Konuşma | dB | > 55 |
| Anahtarlama Zamanı | Hanım | Tipik: 4 Maks: 10 |
| Tekrarlanabilirlik | dB | <± 0.02 |
| dayanıklılık | döngüleri | > 10 Milyon |
| Anahtarlama Tipi | Kilitleme / Kilitlemesiz | |
| Optik Güç Kullanımı | mW | <500mW |
| Çalışma gerilimi | VDC | 3V veya 5V |
| Çalışma sıcaklığı | ℃ | 0 ~ 70 |
| Depolama sıcaklığı | ℃ | -40 ~ 85 |
| Elyaf Türü | / | SM / MM Elyaf |
| Paket boyutu | aa | 35L x 35W x 9H |
Not: 1. Özelleştirme mevcuttur.
2. Konektör olmadan belirtilir ve konektör başına ek 0,2 dB kayıp eklenir.
pinler
Elektrik
| Özellikler | Voltaj | şimdiki | Direnç |
| 5V mandallama | 4,5 ~ 5,5 V | 22.2 (±% 10) mA | 202.5 (±% 10) Ω |
| 5V mandallamasız | 4,5 ~ 5,5 V | 31 (±% 10) mA | 145 (±% 10) Ω |
| 3V mandallama | 2,7 ~ 3,3 V | 33,3 (±% 10) mA | 90 (±% 10) Ω |
| 3V kilitlemesiz | 2,7 ~ 3,3 V | 46,7 (±% 10) mA | 64,2 (±% 10) Ω |
Sipariş Bilgileri
GZ-FSW-1x8T-X-bir XX-XX-XX-XX-X
| X | XX | X | X | XX | XX | X |
| kip | dalga boyu | Gerilim Türü | Kontrol Modeli | Fiber Çapı | Fiber Uzunluğu | Bağlayıcı |
|
S = SM 9/125 M5 = MM 50/125 M6 = MM 62,5/125 |
85 = 850 nm 13 = 1310nm 15 = 1550 nm 13/15 = 1310/1550 X = Diğer |
3 = 3V 5 = 5V |
L = Mandallama N = Kilitlemesiz |
25 = 250um 90 = 900um |
05 = 0.5m 10 = 1.0m X = Diğer |
0 = Hiç 1 = FC / PC 2 = YP / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC X = Diğer |
boyut
video
|
|
| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x8T Optik Anahtarlar |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |

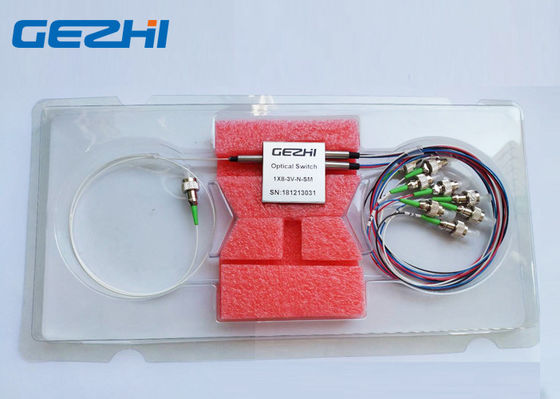

| Paketleme Ayrıntıları: | Plastik Kutu ile bir köpük içinde 2 adet |
