| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x8 Çok Kanallı |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |

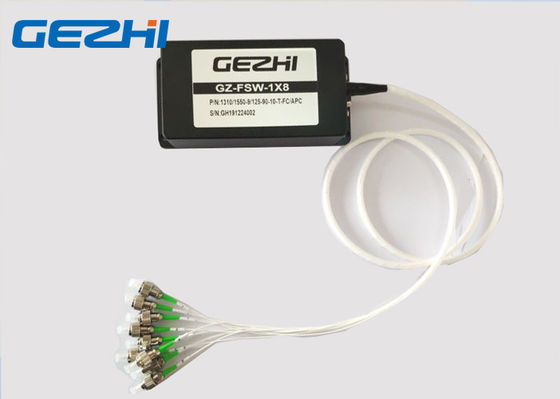

TTL arayüzü ile 1x8 SM 13/15 Optik Swtich Çok Kanallı Fiber Optik Anahtarlar
GEZHI 1 × 8 Çok Kanallı Fiber Optik anahtarlar, optik rotayı değiştirme özelliğine sahip bir tür fonksiyonel bileşendir.Optik fiber iletim sisteminde, çok ışık kaynağı / dedektör seçimi, çok kanallı fiber izleme ve fiber optik yol koruması vb. kablo testi ve çok noktalı optik sensörler izleme sistemi.
Özellikleri
Düşük Kayıp ve Yüksek Güvenilirlik
Paralel Arayüz (TTL)
128'den fazla Kanal
Modüler Tasarım
Optik Yolda Epoksi İçermez
Uygulamalar
Ring Ağı
Optik Ağda Uzaktan İzleme
Fiber Testi, Optik Bileşen
Şartname
| Parametreler | birim | GZ-FSWM-1 × N | |||
| Ekleme Kaybı | dB | 1 <N ≤ 45 | 45 <N ≤ 88 | 88 <N ≤ 128 | |
| Tip: 0.8 Maks: 1.0 | Tip: 1.2 Maks: 1.5 | Tip: 1.5 Maks: 1.8 | |||
| Dalga boyu aralığı | mil | 850 ± 40/1300 ± 40 | 1260 ~ 1650 | ||
| Test Dalgaboyu | mil | 850/1300 | 1310/1550 | ||
| Geri dönüş kaybı | dB | MM ≥ 30 SM ≥ 50 | |||
| Diyafoni | dB | ≥ 55 | |||
| PDL | dB | ≤ 0.05 | |||
| WDL | dB | ≤ 0.25 | |||
| TDL | dB | ≤ 0.25 | |||
| Tekrarlanabilirlik | dB | ≤ ± 0.05 | |||
| dayanıklılık | döngüleri | ≥ 10 Milyon | |||
| Anahtarlama Zamanı | Hanım | ≤ 10 (Bitişik kanalın sıra değiştirme süresi) | |||
| Optik Güç | mW | ≤500 | |||
| Çalışma sıcaklığı | ℃ | -20 ~ +70 | |||
| Depolama sıcaklığı | ℃ | -40 ~ +85 | |||
| Bağıl nem | % | 5 ~ 95 | |||
| boyut | aa | 135 × 40 × 32 (N≤4) | 135 × 64 × 32 (N≤12) | 184 × 78 × 36 (N≤16) | |
| 184 × 78 × 66 (N≤45) | 184 × 156 × 66 (N≤88) | 184 × 220 × 66 (N≤128) | |||
| 140 × 77.5 × 32 (N≤16) | 140 × 77.5 × 64 (N≤32) | ||||
Not: 1. Özelleştirme mevcuttur.
2. Konektör olmadan belirtilir ve konektör başına ek 0,2 dB kayıp eklenir.
Sipariş Bilgileri
GZ-FSWM-1xN-X-bir XX-XX-XX-XX-X
| Kanal | Elyaf Türü | Test Dalgaboyu | Boru tipi | Fiber Uzunluğu | Bağlayıcı |
| 1 ~ 128 | SM: SM, 9/125 M5: MM, 50/125 M6: MM, 62.5 / 125 X: Diğerleri |
850: 850 nm 1310: 1310nm 1550: 1550nm 13/15: 1310/1550 X: Diğerleri |
90: 900um 20: 2,0 mm 30: 3,0 mm X: Diğerleri |
05: 0,5 m 10: 1,0 m 15: 1,5 m X: Diğerleri |
OO: Yok FP: FC / PC FA: FC / APC SP: SC / PC SA: SC / APC STP: ST / PC STA: ST / APC LP: LC / PC LA: LC / APC X: Diğerleri |
video
|
