| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x2 Optik Anahtar |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |

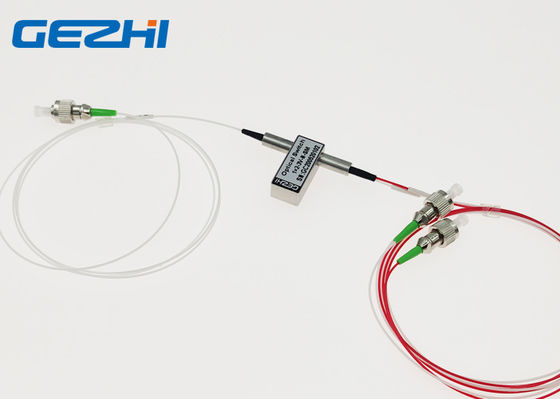

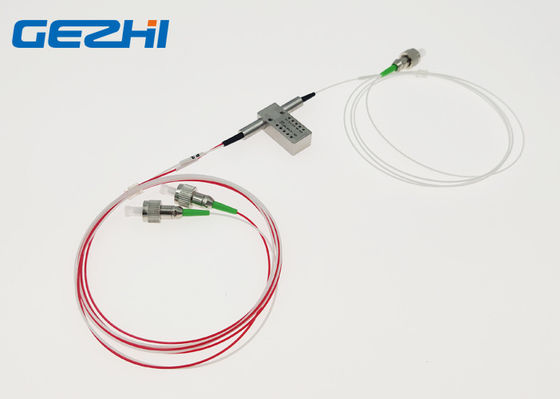

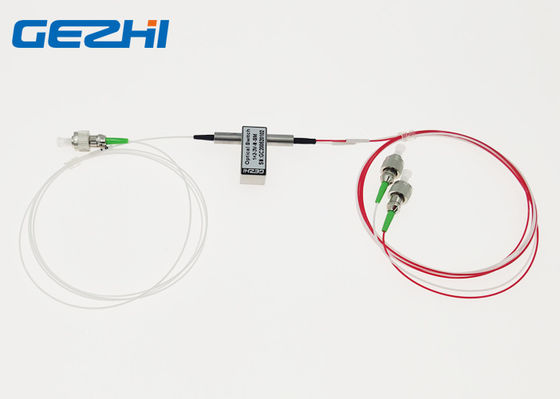

1260 ~ 1650nm geniş dalga boyu 1x2 Optik Anahtar 3V FC / APC konektörü
GEZHI 1260 ~ 1650nm geniş dalga boyu Optik şalter, Üç fiber ve iki durum ile 1x2 tipinde yapılandırılır.FC / APC yeşil konektör ve Mandalsız 3V voltaj ile bağlanır.GEZHI 1260 ~ 1650nm geniş dalga boyu 1x2 optik anahtar, gelen bir optik sinyali seçilen bir çıkış fiberine yönlendirerek optik kanalları bağlar.Optik Anahtar, Optik Ağ izleme, dalga boyu yönlendiricisi ve yeniden yapılandırılabilir ekleme / bırakma çoklayıcılarında kullanılır.
Özellikleri
Düşük Ekleme Kaybı
En Küçük Boyut
Mandalsız tip 3V voltaj

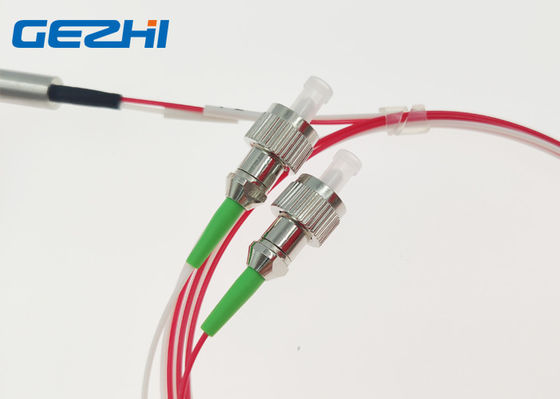

FC / APC konektörü
Endüstriyel Tip Mevcuttur
PCB'ye Monte Edilebilir
Uygulamalar
Optik ağ koruması ve restorasyonu
Araştırma ve Geliştirme
İletim ekipmanlarının korunması
1x2 Optik Anahtar Sipariş Bilgileri
GZ-FSW-1x2-xxx-xxx-xxx-xx
| kip | dalga boyu | Gerilim Türü | Kontrol Modeli | Elyaf Türü | Fiber Çapı | Fiber Uzunluğu | Bağlayıcı |
|
G = SM M = AA |
85 = 850 nm 13 = 1310nm 15 = 1550 nm 13/15 = 1310/1550 X = Diğer |
3 = 3V 5 = 5V |
L = Mandallama N = Kilitlemesiz |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Diğer |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Diğer |
1 = 1 m 2 = 1,5 X = Diğer |
00 = Yok FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC X = Diğer |
Şartname
|
Parametreler |
GZ-FSW-1 × 2 | ||
| Dalga boyu aralığı | mil | 850 ± 40/1300 ± 40 | ~ 1650 1260 |
| Çalışma Dalgaboyu | mil | 850/1300 | 1310/1490/1550/1625/1650 |
| Ekleme Kaybı | dB | Tip: 0.8 Maks: 1.2 | Tip: 0.5 Maks: 1.0 |
| Geri dönüş kaybı | dB | MM≥30 SM≥50 | |
| Diyafoni | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Tekrarlanabilirlik | dB | ≤ ± 0.02 | |
|
Güç kaynağı |
V | 3.0 veya 5.0 | |
| Ömür | Zaman | ≥107 | |
| Anahtar Zamanı | Hanım | ≤8 | |
| Iletim gücü | mW | ≤500 | |
| Çalışma sıcaklığı | ℃ | -20 ~ 80 | |
| Depolama sıcaklığı | ℃ | -40 ~ 85 | |
| Ağırlık | g | 16 | |
| boyut | aa | (L) 27 x (W) 12.0 x (H) 8.2 | |
Not: 1. Özelleştirme mevcuttur.
2. Konektör olmadan belirtilir ve konektör başına ek 0,2 dB kayıp eklenir.
pinler
| tip | Toplu iğne | Elektrikli Tahrik | Durum sensörü | ||||||
| 1 × 2 | kanal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| mandallama | P1-P2 | - | - | GND | V + | Kapat | Açık | Açık | Kapat |
| P1-P3 | V + | GND | - | - | Açık | Kapat | Kapat | Açık | |
| Sigara mandallama | P1-P2 | - | - | - | - | Kapat | Açık | Açık | Kapat |
| P1-P3 | V + | - | - | GND | Açık | Kapat | Kapat | Açık | |
Optik Yol
| Birinci Durum | Durum İki |
|
|
|
video
|
|
