| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x2 Fiber optik Anahtar |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |

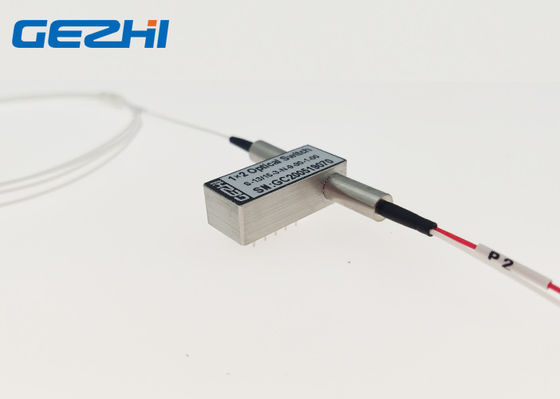

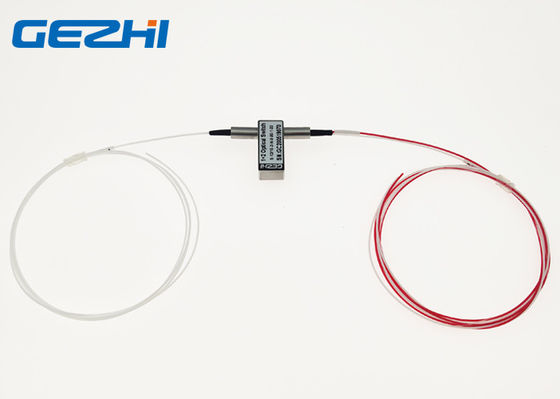

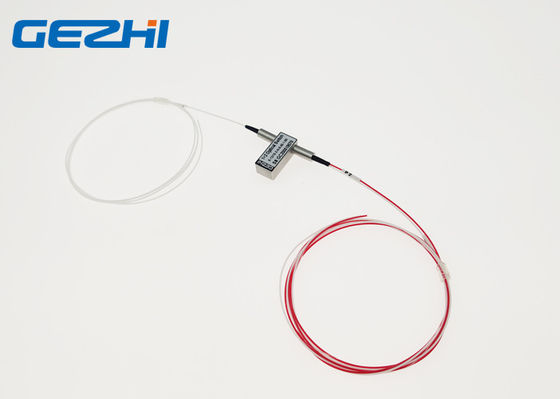

1x2 Fiber optik Prizma Optik Anahtarlar Konnektörsüz Tek modlu 1550nm
GEZHI 1x2 Fiber optik Prizma Optik anahtarlar, Üç fiber ve iki durum ile 1x2 tipinde yapılandırılır.Özelleştirilmiş ve mandalsız 3V voltaj, PCB ile taşınabilir için herhangi bir konnektör olmadan bağlanır.GEZHI 1x2 Fiber optik Prizma Optik Anahtarlar, gelen optik sinyali seçilen bir çıkış fiberine yönlendirerek optik kanalları bağlar.Fiber optik Anahtarlar, Optik ağ koruması ve restorasyonu, Araştırma ve geliştirme ve İletim ekipmanı koruması konularında uygulanmaktadır.
Özellikleri
En Küçük Boyut
Düşük Ekleme Kaybı
Mandalsız tip 3V voltaj
Özelleştirilmiş için bağlayıcı olmadan
Endüstriyel Tip Mevcuttur
Uygulamalar
Optik Ağ izleme
dalga boyu yönlendirici
Yeniden yapılandırılabilir ekleme / bırakma çoklayıcıları
Optik Yol
| Birinci Durum | Durum İki |
|
|
|

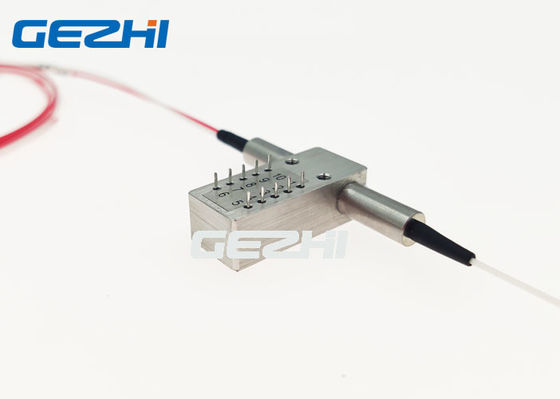

pinler
| tip | Toplu iğne | Elektrikli Tahrik | Durum sensörü | ||||||
| 1 × 2 | kanal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| mandallama | P1-P2 | - | - | GND | V + | Kapat | Açık | Açık | Kapat |
| P1-P3 | V + | GND | - | - | Açık | Kapat | Kapat | Açık | |
| Sigara mandallama | P1-P2 | - | - | - | - | Kapat | Açık | Açık | Kapat |
| P1-P3 | V + | - | - | GND | Açık | Kapat | Kapat | Açık | |
1x2 Optik Anahtar Sipariş Bilgileri
GZ-FSW-1x2-xxx-xxx-xxx-xx
| kip | dalga boyu | Gerilim Türü | Kontrol Modeli | Elyaf Türü | Fiber Çapı | Fiber Uzunluğu | Bağlayıcı |
|
G = SM M = AA |
85 = 850 nm 13 = 1310nm 15 = 1550 nm 13/15 = 1310/1550 X = Diğer |
3 = 3V 5 = 5V |
L = Mandallama N = Kilitlemesiz |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Diğer |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Diğer |
1 = 1 m 2 = 1,5 X = Diğer |
00 = Yok FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC X = Diğer |
Şartname
|
Parametreler |
GZ-FSW-1 × 2 | ||
| Dalga boyu aralığı | mil | 850 ± 40/1300 ± 40 | ~ 1650 1260 |
| Çalışma Dalgaboyu | mil | 850/1300 | 1310/1490/1550/1625/1650 |
| Ekleme Kaybı | dB | Tip: 0.8 Maks: 1.2 | Tip: 0.5 Maks: 1.0 |
| Geri dönüş kaybı | dB | MM≥30 SM≥50 | |
| Diyafoni | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Tekrarlanabilirlik | dB | ≤ ± 0.02 | |
|
Güç kaynağı |
V | 3.0 veya 5.0 | |
| Ömür | Zaman | ≥107 | |
| Anahtar Zamanı | Hanım | ≤8 | |
| Iletim gücü | mW | ≤500 | |
| Çalışma sıcaklığı | ℃ | -20 ~ 80 | |
| Depolama sıcaklığı | ℃ | -40 ~ 85 | |
| Ağırlık | g | 16 | |
| boyut | aa | (L) 27 x (W) 12.0 x (H) 8.2 | |
Not: 1. Özelleştirme mevcuttur.
2. Konektör olmadan belirtilir ve konektör başına ek 0,2 dB kayıp eklenir.
video
|
|
